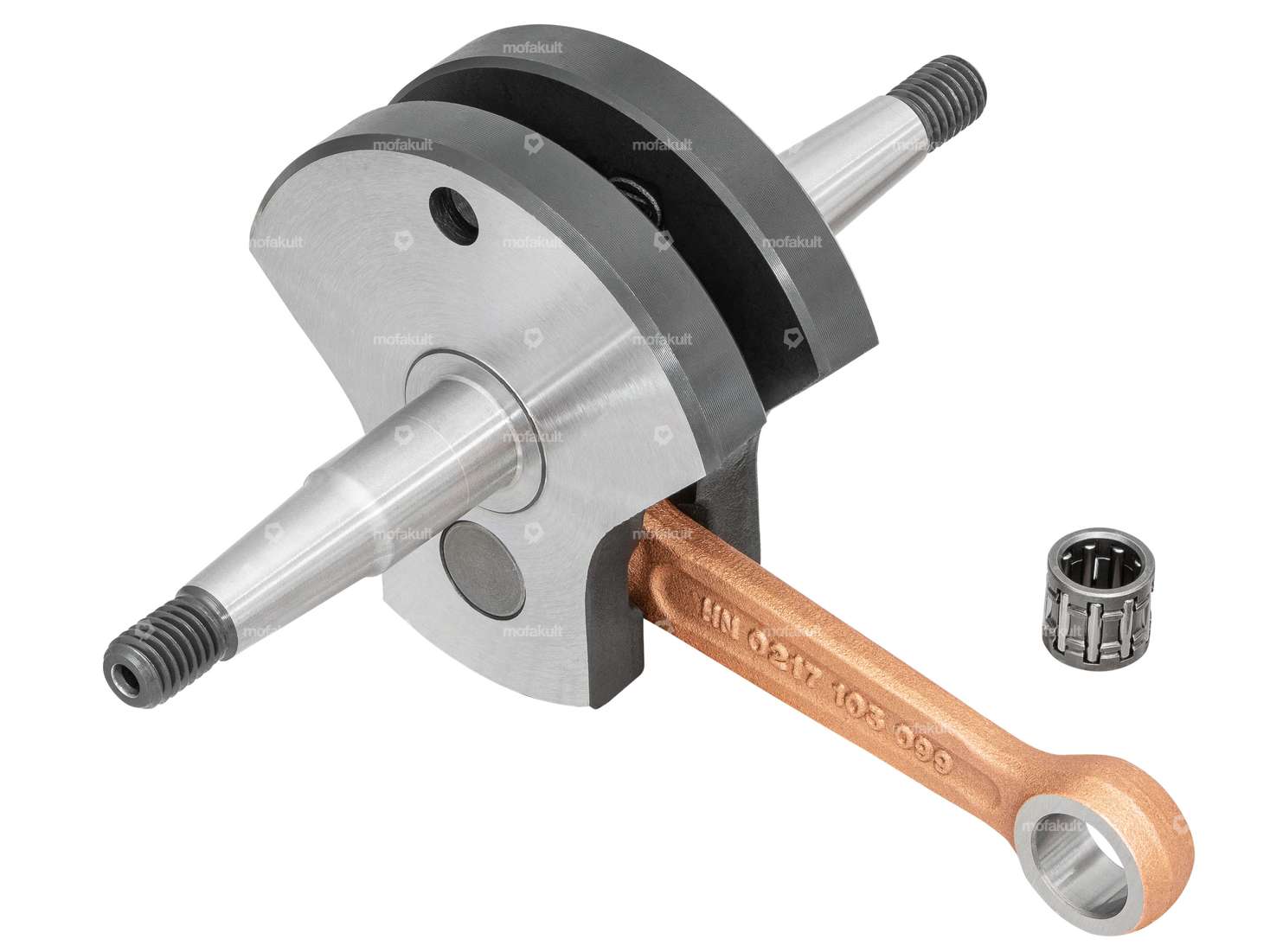

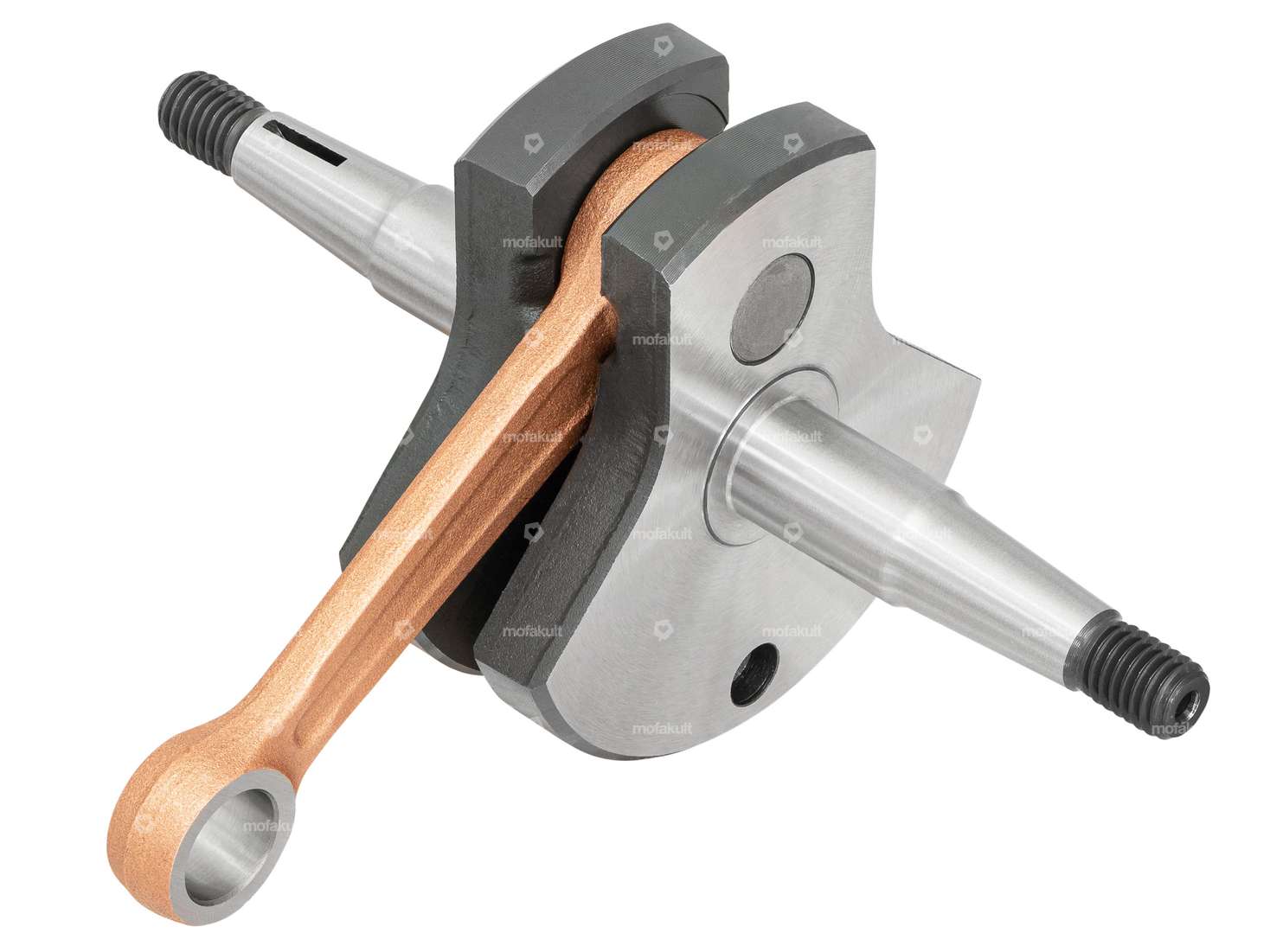

Kurbelwelle passend zum JLO / ILO G50 & V50 Motor an deinem ILO G 50 Piano Mofa & Moped.
Die Kurbelwelle hat folgende Abmessungen:
Gesamtlänge kupplungsseitiger Wangenzapfen: 62 mm
Gesamtlänge zündungsseitiger Wangenzapfen: 62 mm
Ø Absatz (kupplungsseitig): 15 mm
Gewinde Kupplungsseitig: M10x1.5 mm
Ø Absatz (zündungsseitig): 15 mm
Gewinde zündungsseitig: M10x1.5 mm
Ø Kurbelwangen: 80 mm
Breite Kurbelwangen: 33 mm
Breite Kurbelwangen (Lagersitz): 34 mm
Ø Pleuelauge oben: 14 mm
Kolbenbolzen: 10 mm
Ø Pleuelauge unten: 14 mm
Pleuellänge: 85 mm
Hub: 43 mm
Keilnut: 2 mm
Das Nadellager (10/14 x12.7 mm) ist im Lieferumfang enthalten.
Details
| Dimension Nadellager | 10 / 14 x 12.7 mm (axe 10) |
| Wangenart | standard |
| Kurbelwellenhub | 43 mm |
| Pleuellänge Mitte-Mitte | 85 mm |
| Gewindeart | MF10x1.25 (Feingewinde) |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 62 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 62 mm |
| Ø Kurbelwangen | 80 mm |
| Ø Kolbenbolzen (B) | 10 mm |
| Ø Pleuelauge | 14 mm |
| Anwendungsbereich | Standard |
| Ø Lagersitz (kupplungsseitig) | 15 mm |
| Ø Lagersitz (zündungsseitig) | 15 mm |
| Breite Kurbelwangen | 34 mm |
Passend für folgende Modelle
| ILO / JLO |
