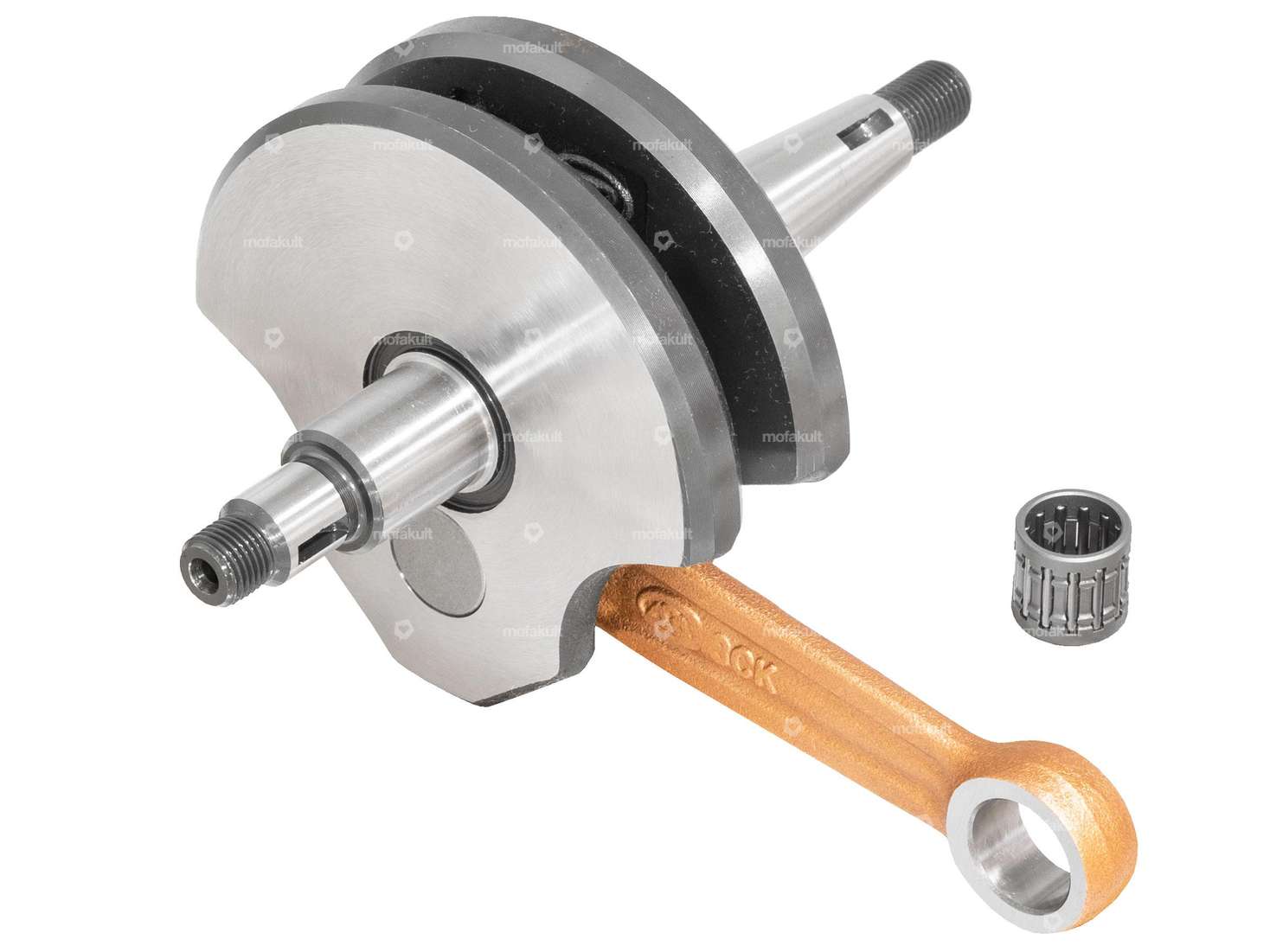

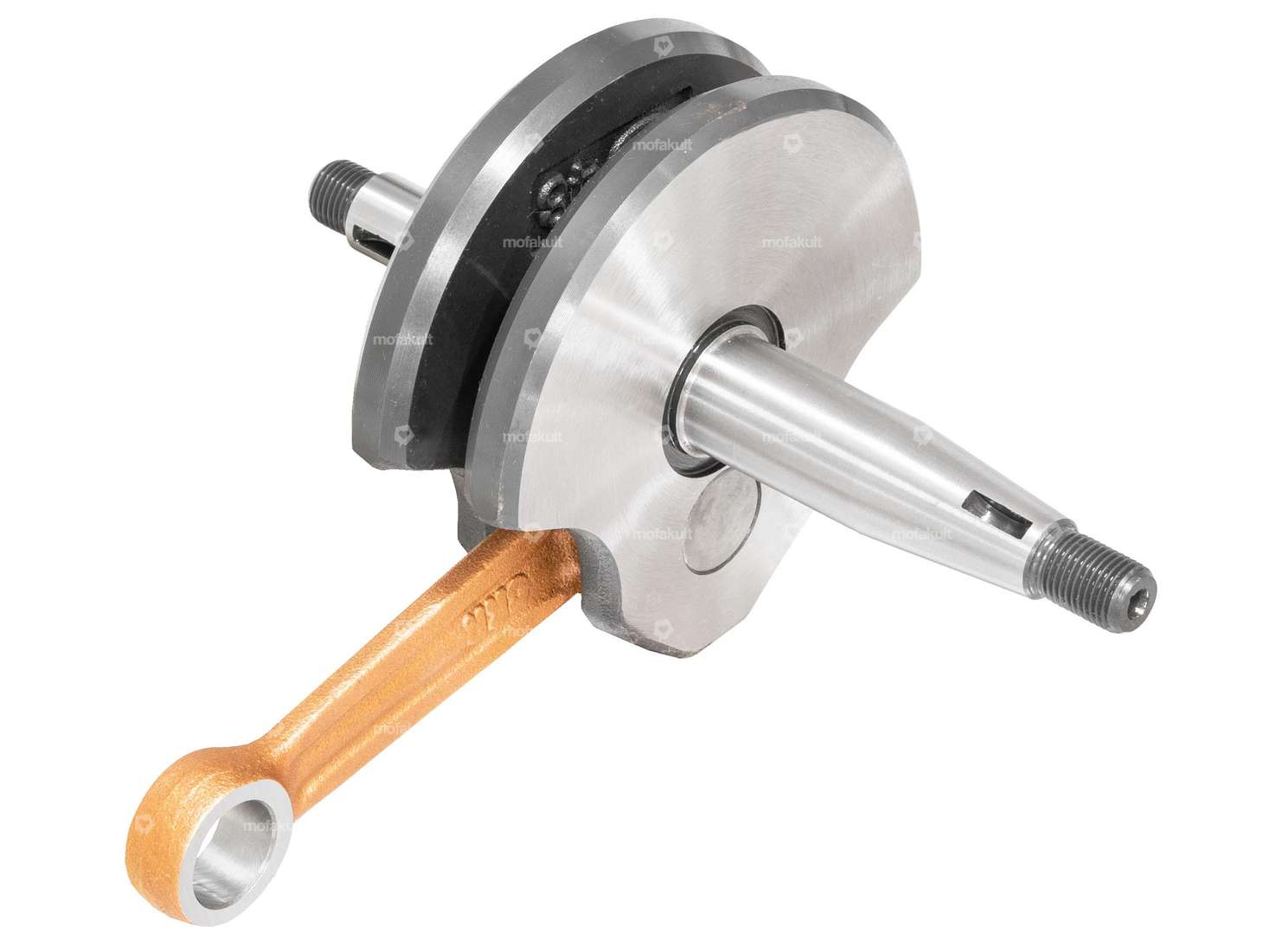

Kurbelwelle für 3-/ und 4-Gang Sachs Motoren.
Einziger Unterschied zur 50/2 Kurbelwelle besteht darin, dass die Wangenzapfen einen Durchmesser von 17 mm haben.
Es müssen somit L17 Schulterkugellager verwendet werden.
Hub: 42 mm
Wangenzapfenlänge zündungsseitig: 70.5 mm
Masse Wangenzapfen kupplungsseitig:
Gesamtlänge: 42.8 mm
Durchmesser: 17 mm bis 21 mm ab Wange, Rest Ø 12 mm bzw. M10x1 Gewinde.
Sachs Ersatzteilnummer: 0286 203 100
Details
| Anwendungsbereich | Standard |
| Wangenart | standard |
| Kurbelwellenhub | 42 mm |
| Gewindeart | MF10x1 (Feingewinde) |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 42.8 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 70.5 mm |
| Ø Lagersitz (kupplungsseitig) | 17 mm |
| Ø Lagersitz (zündungsseitig) | 17 mm |
| Anzahl Gänge | 3 Stk., 4 Stk. |
Passend für folgende Modelle
| Sachs | 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) |
