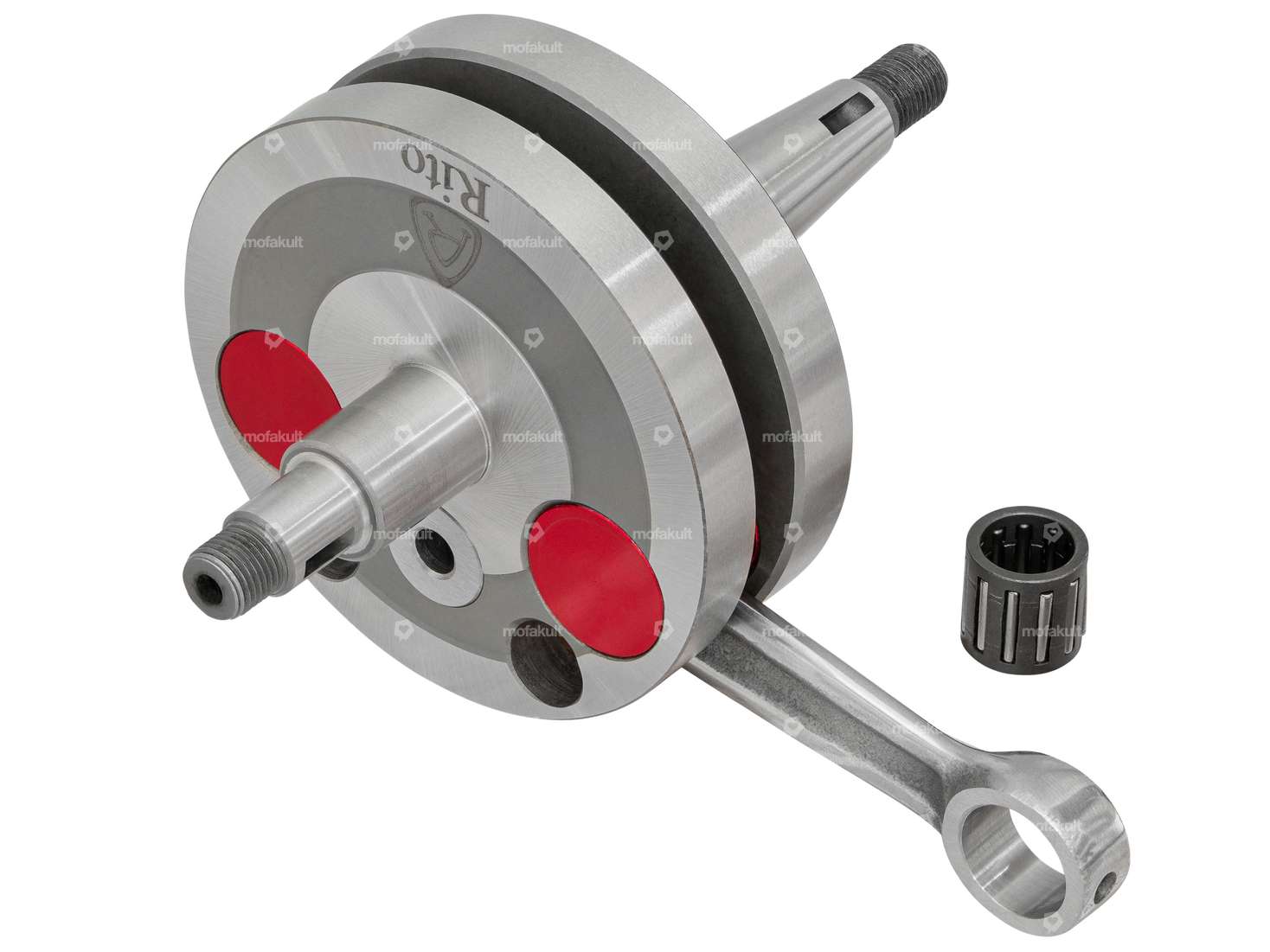

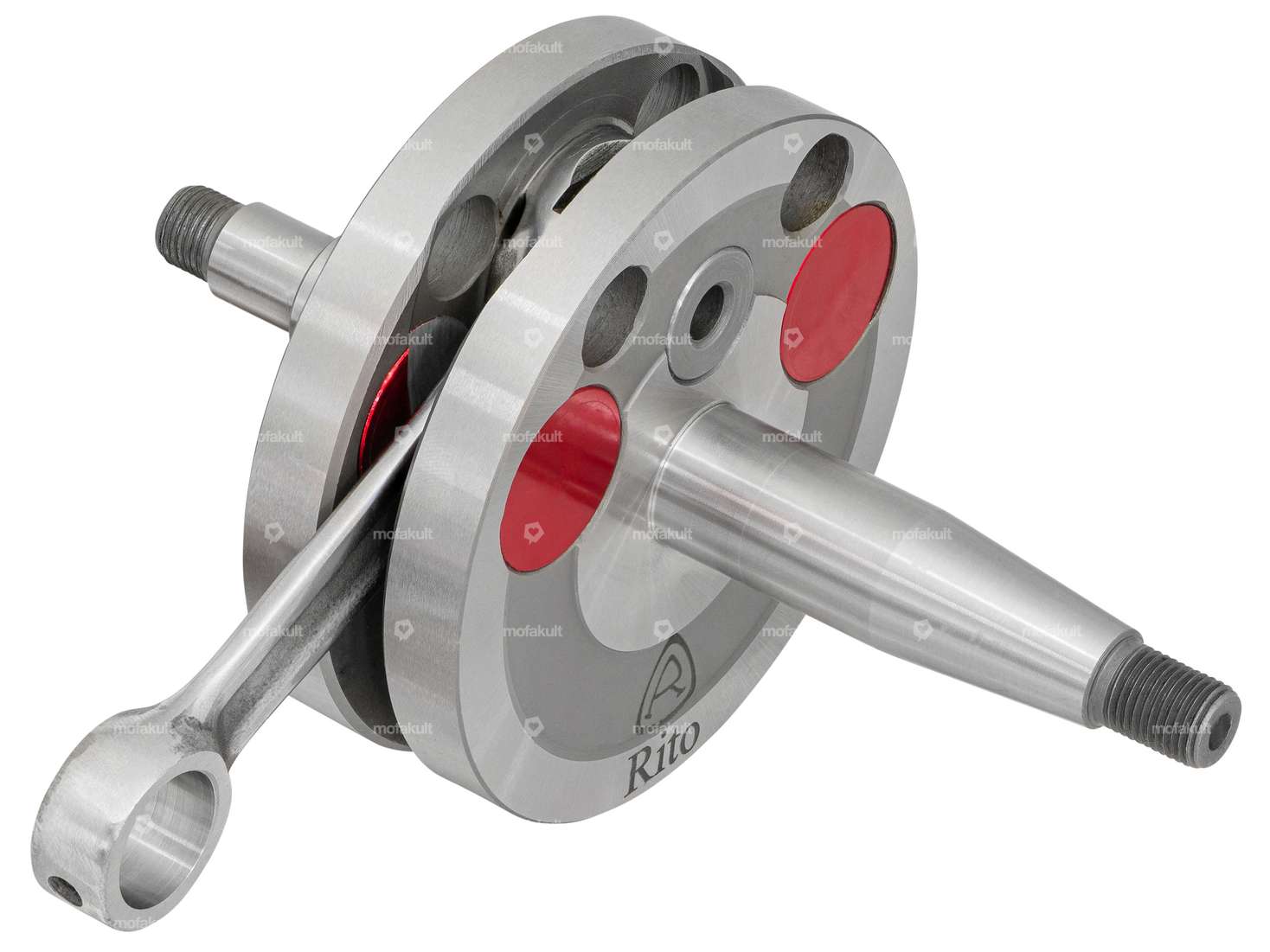

Vollwangen-Kurbelwelle passend zu Sachs 50/3 und 50/4 3 und 4 Gang LKH Motoren.
Hochwertige und passgenaue Rennkurbelwelle, welche sich bei verschiedensten Belastungstests bis 19'000 Rpm bewährt hat.
Die grossen Wuchtungsbohrungen in den Wangen wurden für maximale Vorverdichtung mit Aluminiumeinsätzen verschlossen.
Abmessungen der Kurbelwelle:
- Gesamtlänge kupplungsseitiger Kurbelzapfen: 43.2 mm
- Gesamtlänge zündungsseitiger Kurbelzapfen: 69.7 mm
- Länge 1. Absatz (kupplungsseitig): 21 mm
- Länge 2. Absatz (kupplungsseitig) 13.7 mm
- Ø 1. Absatz (kupplungsseitig): 17 mm
- Ø 2. Absatz (kupplungsseitig): 12 mm
- Gewinde (kupplungsseitig): MF10x1 mm
- Länge Absatz (zündungsseitig): 29.6 mm
- Ø Absatz (zündungsseitig): 17 mm
- Gewinde (zündungsseitig): MF10x1 mm
- Ø Kurbelwangen: 85 mm
- Breite Kurbelwangen: 29.9 mm
- Ø Pleuelauge oben: 16 mm
- Ø Pleuelbolzen unten: 16 mm
- Pleuellänge (Mitte-Mitte): 85 mm
- Hub: 42 mm
- Gewicht (inkl. Pleuel): 1024 Gramm
- Dimension Nadellager: Ø 12 / 16 x 15.8 mm (axe 12)
Hinweis: Unterschied zur Sachs 50/2 Kurbelwelle: der Durchmesser der Wangenzapfen ist grösser (es müssen L17-Lager verwendet werden).
Qualitätsprodukt des portugiesischen Herstellers Rito.
Details
| Gewindelänge | 8 mm, 12 mm |
| Hersteller | Rito |
| Wangenart | Vollwangen |
| Material | Stahl |
| Kurbelwellenhub | 42 mm |
| Pleuellänge Mitte-Mitte | 85 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 43 mm |
| Anzahl Gänge | 3 Stk., 4 Stk. |
| Gesamtlänge Kurbelzapfen zündseitig | 70.6 mm |
| Ø Kurbelwangen | 85 mm |
| Ø Pleuelauge | 16 mm |
| Anwendungsbereich | Racing, High End |
| Ø Kolbenbolzen (B) | 12 mm |
| Gewindeart | MF10x1 (Feingewinde) |
| Ø Lagersitz (kupplungsseitig) | 17 mm |
| Ø Lagersitz (zündungsseitig) | 17 mm |
| Dimension Nadellager | 12 / 16 x 15.8 mm (axe 12) |
| Breite Kurbelwangen | 29.9 mm |
| Länge 1. Absatz | 21 mm |
| Länge 2. Absatz | 13.7 mm |
| Ø 1. Absatz (kupplungsseitig) | 17 mm |
| Ø 2. Absatz (kupplungsseitig) | 12 mm |
| Gewicht | 1024 g |
| Länge Absatz (zündungsseitig) | 29.6 mm |
Passend für folgende Modelle
| Sachs | 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) |
