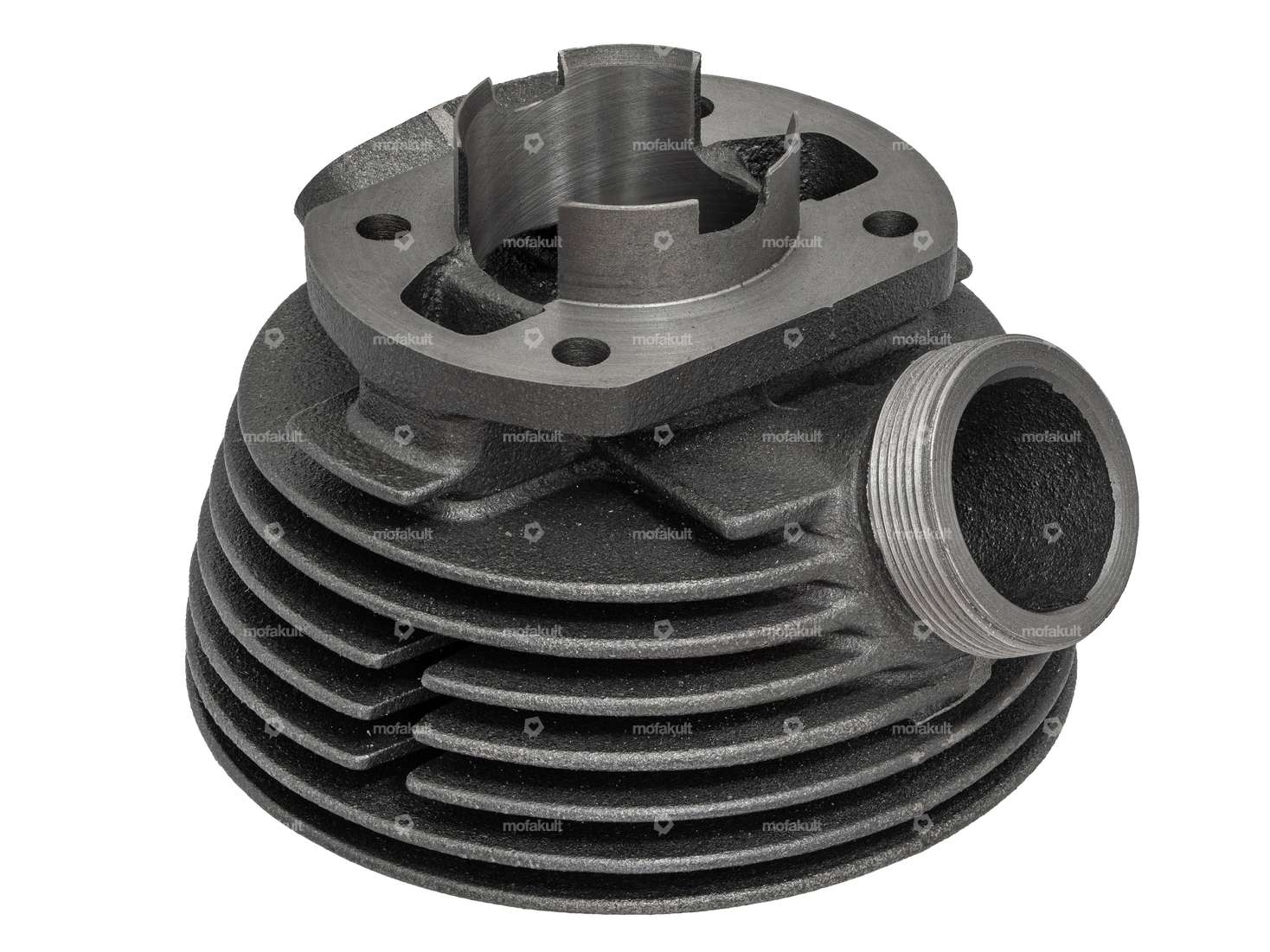

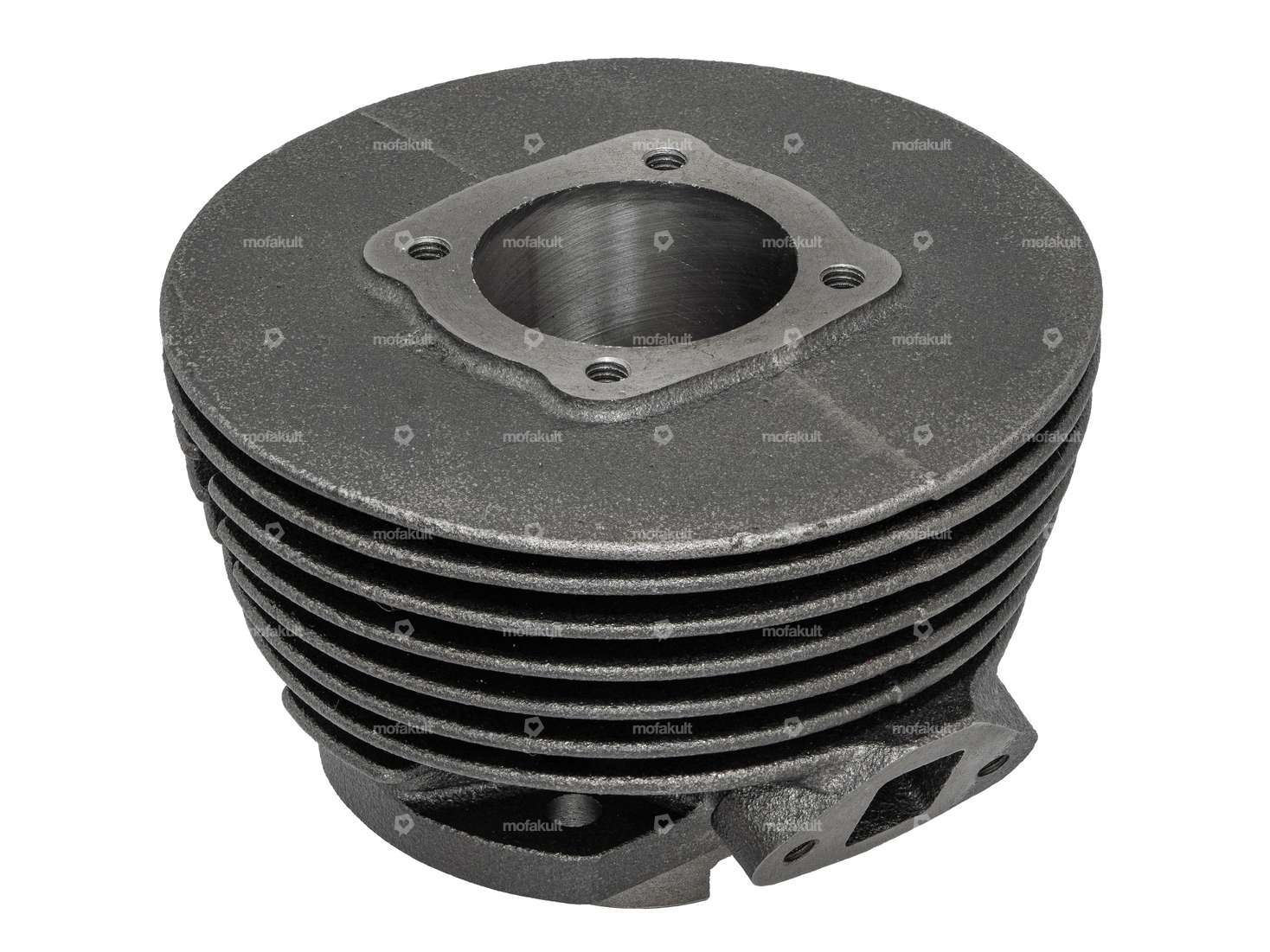

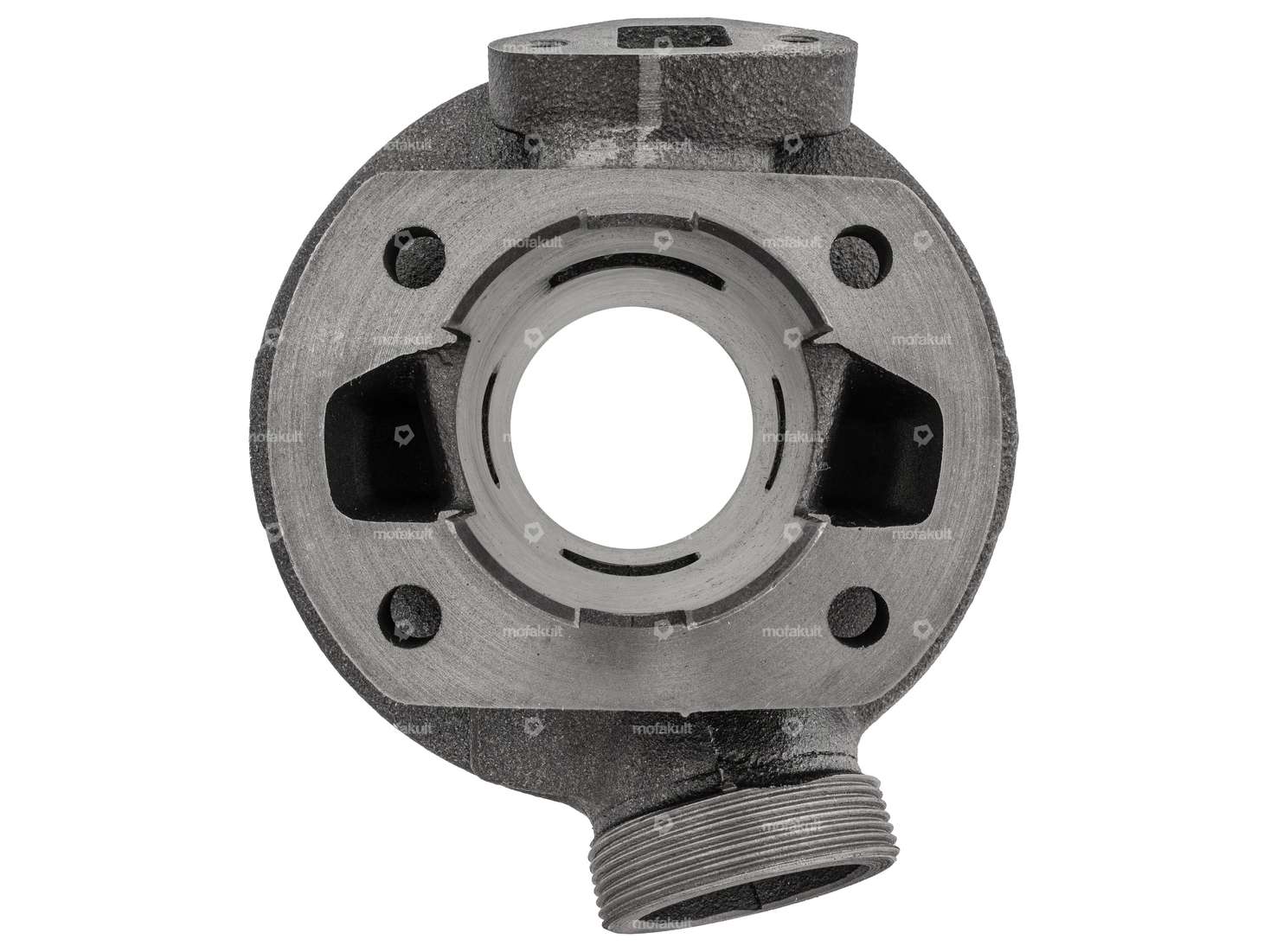

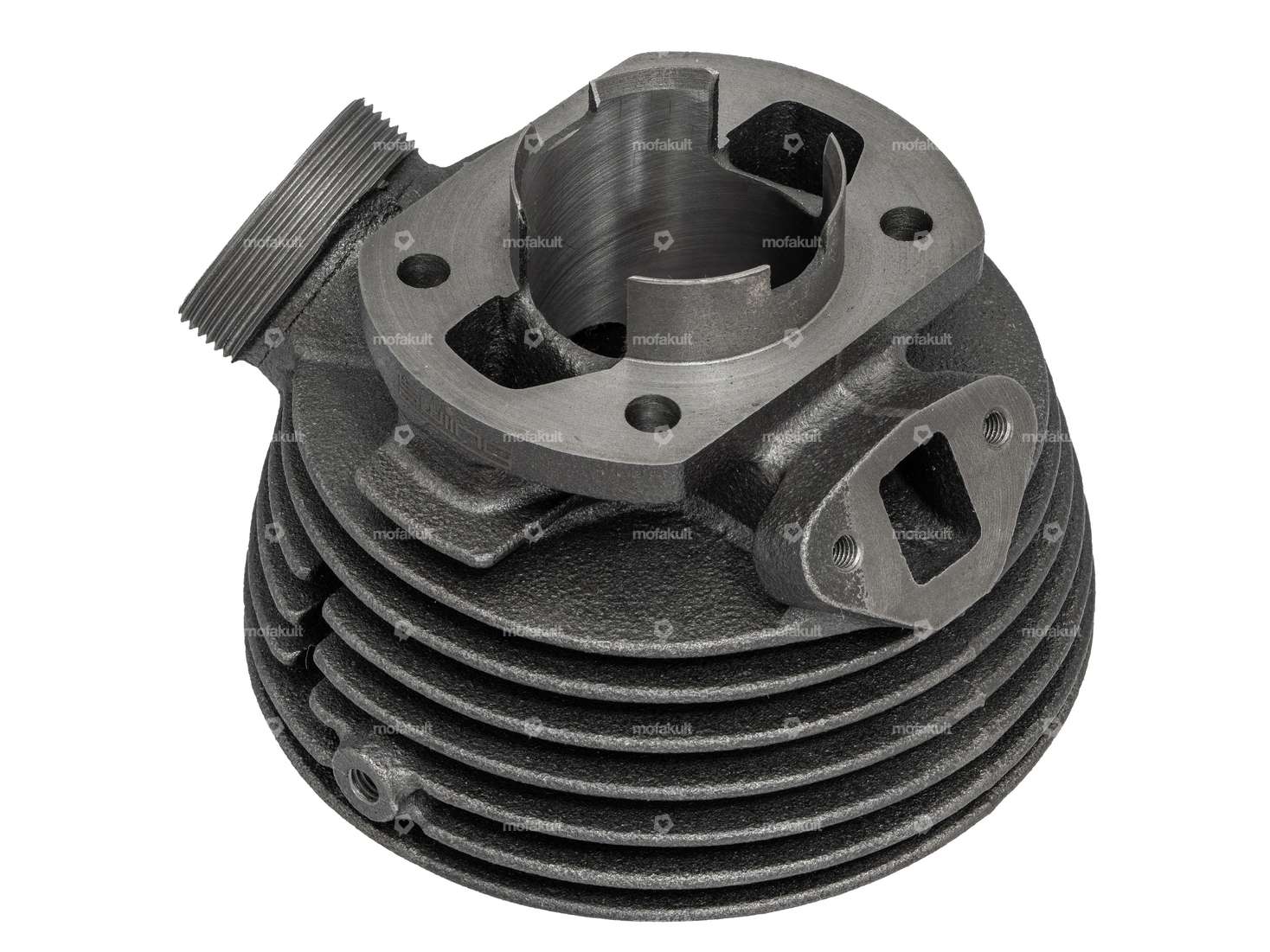

41 mm Tuning-Zylinder mit eckigem Einlass für Sachs 3- und 4-Gang Motoren mit Gebläsekühlung, welche u.a. bei Hercules 50/3 LS 50/4 LKH, Gritzner etc. verbaut wurden.
Gewinde Auslass: M40 x 1.5 mm
Ø aussen: ca. 118 mm
Ø Laufbahn: 41.01 mm
Ø Kolben: 40.94 mm
Stehbolzenabstand: 51 x 40 mm
Der Tuningzylinder benötigt einen 17 mm Bing SSB Vergaser. Diesen sowie weitere Anbauteile findest du bei den Zubehörartikeln.
Hergestellt von der Qualitätsmarke swiing – swiss ingenious.

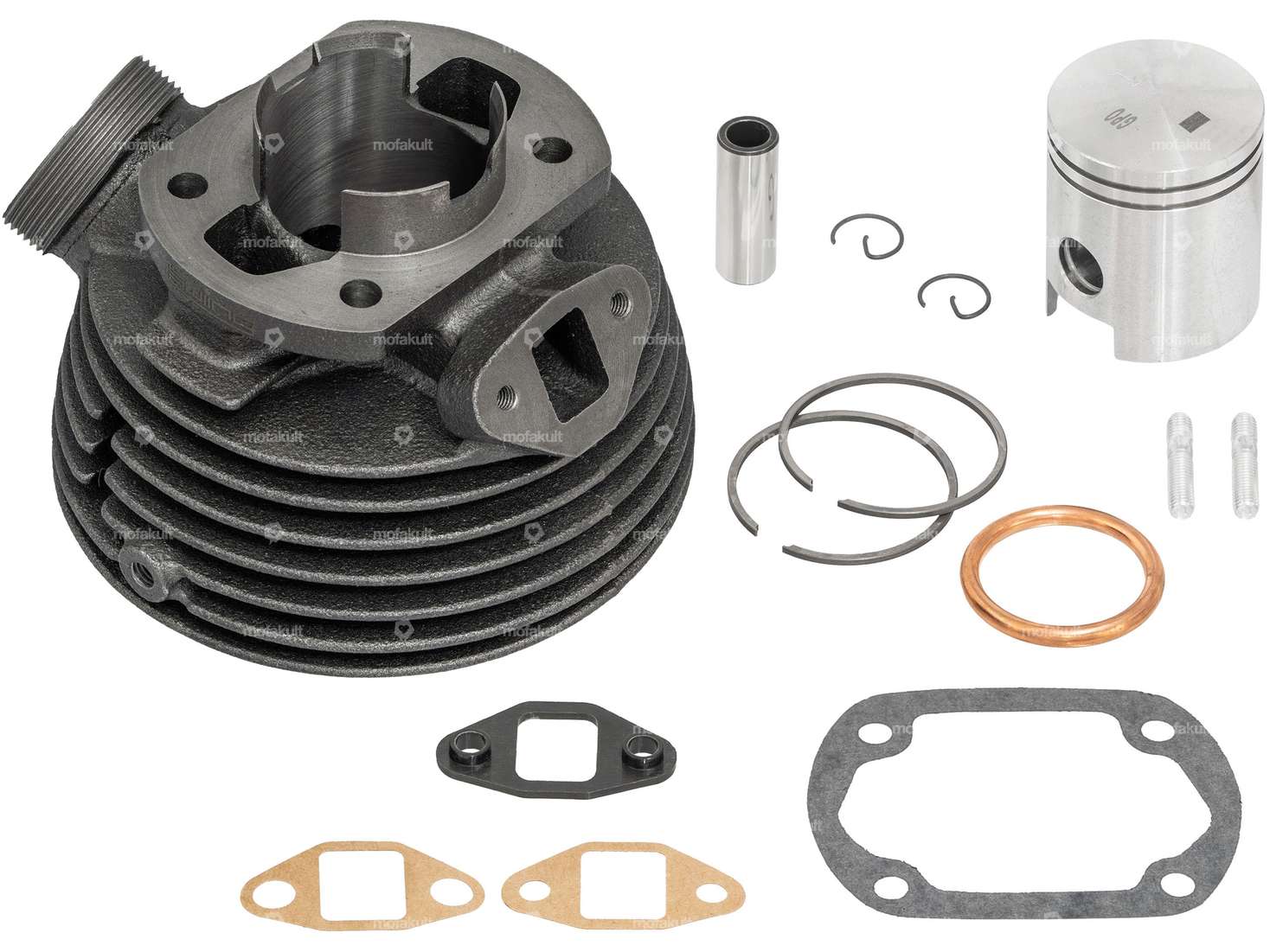

Das Set beinhaltet folgende Einzelteile:
Kompressionshöhe (C): 28 mm · Nenndurchmesser: 40 mm · Wölbung (D): 3.2 mm · Kolbenringstoss: Innensicherung (IS) · Dicke Kolbenring: 1.8 mm · Kolbenringform: Rechteck-Ring · Höhe Kolbenring: 1.5 mm · Ø Kolbenbolzen (B): 12 mm · Anzahl Kolbenringe (F): 2 Stk. · Hersteller: GPO · Gesamthöhe Kolben (E): 49.4 mm · Ø aussen Kolben (A): 40.94 mm · Kolbengewicht: 86 g
Lochbild [mm]: 51 x 40 · Kurbelwellenhub: 42 mm · Ø Kolbenbolzen (B): 12 mm · Hubraum: 55 ccm · Lochabstand Einlass: 31 mm · Auslassart: Überwurfmutter · Gewinde Auslass: MF40x1.5 (Feingewinde) · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Tuning · Getarnt: Nein · Gewinde Einlass: M5x0.8 (Standardgewinde) · Hersteller: swiing® ingenious parts · Material: Grauguss · Oberfläche: sandgestrahlt · Nenndurchmesser: 48 mm
Gewindeart: M5x0.8 (Standardgewinde) · Festigkeitsklasse: 10.9 · Gewindelänge: 14 mm, 7 mm · Gesamtlänge: 26 mm · Hersteller: swiing® revival parts · Material: Stahl · Oberfläche: verzinkt (blau) · Pony OEM-Nr.: A1474 · Sachs OEM-Nr: 0241 031 101
Lochbild [mm]: 40.5 x 51 · Verwendungsort: Zylinderfuss · Dicke: 0.5 mm · Material: Ölpapier · Hersteller: swiing® revival parts
Verwendungsort: Einlass · Dicke: 2.6 mm · Lochabstand Einlass: 30 mm
Ø aussen: 37.8 mm · Ø innen: 30.6 mm · Material: Kupfer
Details
| Hersteller | swiing |
| Material | Grauguss |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 42 mm |
| Hubraum | 55 ccm |
| Nenndurchmesser | 41 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Anwendungsbereich | Tuning |
| Gewinde Einlass | M5x0.8 (Standardgewinde) |
| Anzahl Befestigungspunkte | 4 Stk. |
| Lochabstand Einlass | 31 mm |
| Auslassart | Überwurfmutter |
| Gewinde Auslass | MF40x1.5 (Feingewinde) |
| Lochbild [mm] | 51 x 40 / 37 x 37 |
| Getarnt | Nein |
Passend für folgende Modelle
| Sachs | 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) |
