Montageanleitung
Set
Hot
Schlitzgesteuerter 41 mm Rennzylinder aus Aluminium für Schweizer Sachs 50/2 (502) Motoren, welche unter anderem an folgenden Mofa / Moped Modellen verbaut wurden: Alpa, Caravelle, Comet, DKW, Eiger, Göricke, Hercules, Prior, Pony Junior, Rico, Rixe, Walco etc.
Version 2.0:
Der getunte Alu-Zylinder wurde während den letzten Jahren ausgiebig getestet und weiterentwickelt und ist nun mit noch mehr Drehmoment erhältlich.
Mit grösserem Hubraum, optimierten Steuerzeiten, grösserem Ein- und Auslass sowie vergrösserten Überströmkanälen wird dein Oldie zum Überflieger.
Der getunte Alu-Rennsatz wurde während Jahren in der Schweiz entwickelt, getestet und ist nun endlich in der Version 2.0 verfügbar.

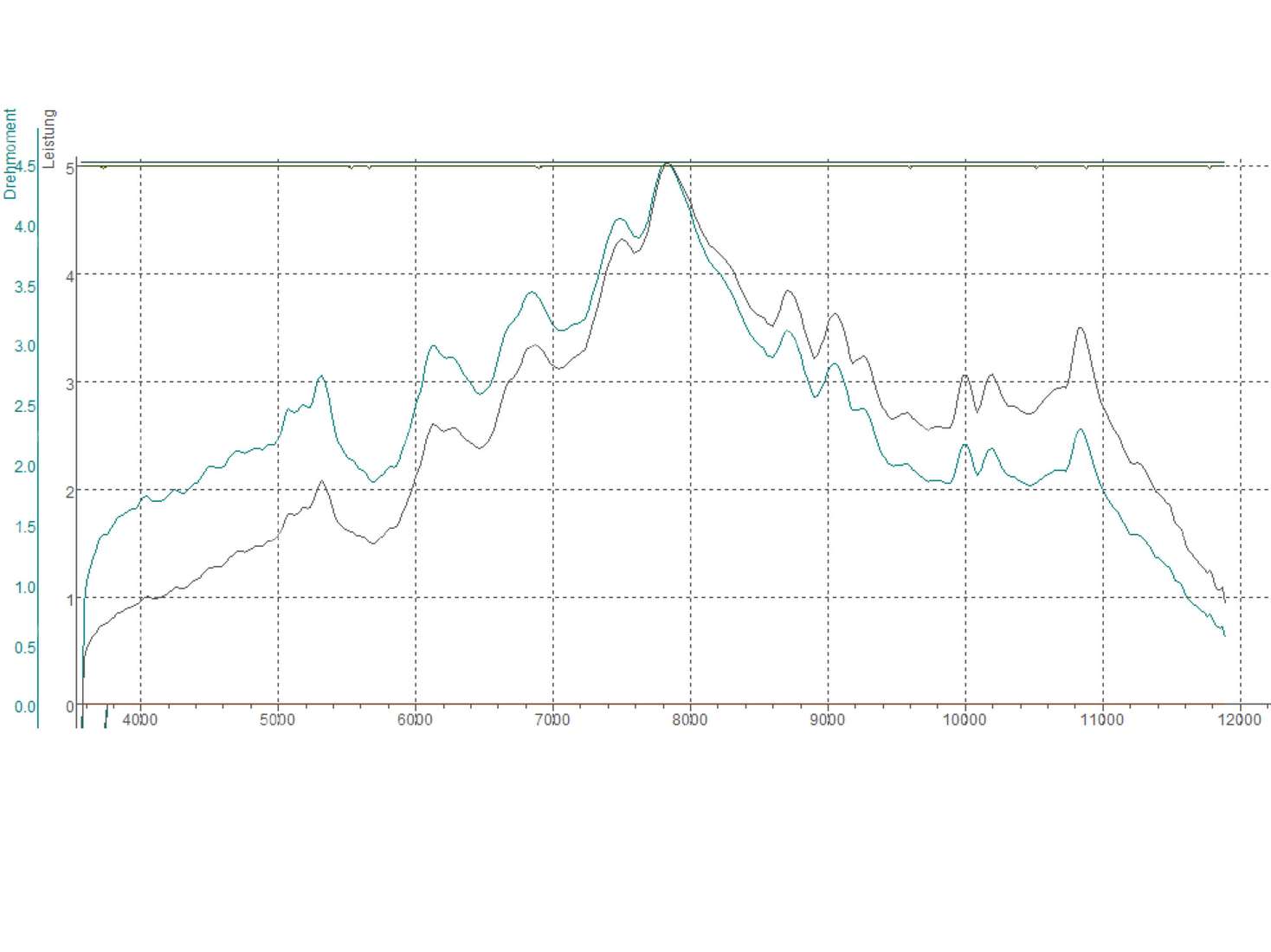

Die neue Ausführung liefert noch mehr Drehmoment als der Vorgänger, ohne dabei Abstriche im mittleren und oberen Drehzahlbereich zu machen.

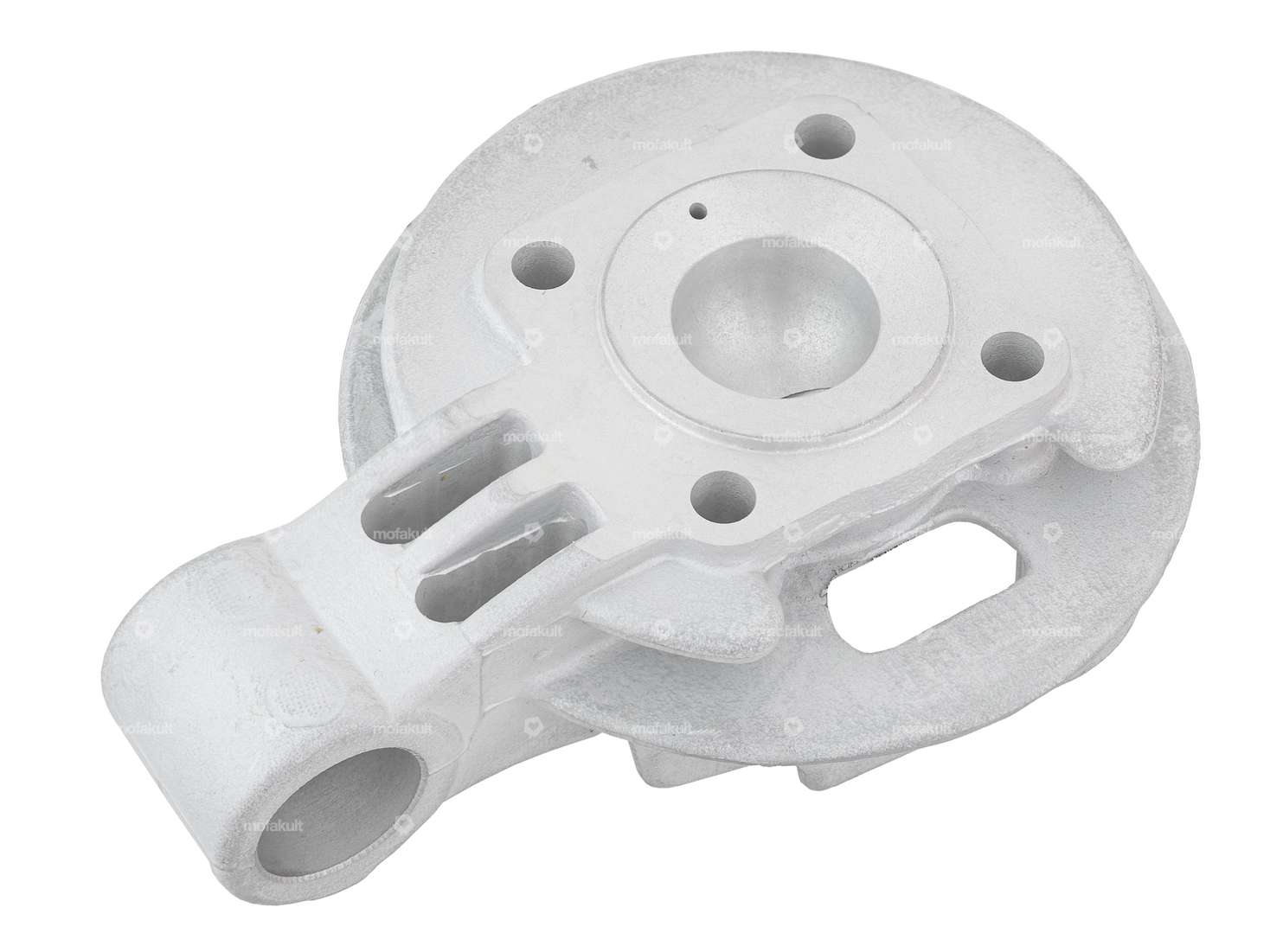

Der lediglich für Tuning-Zylinder dieser Baureihe anwendbare Zylinderkopf ist mit einer Laufbahnzentrierung versehen. Damit wird sichergestellt, dass der Brennraum perfekt ausgerichtet ist und der Kolben nicht am OT ansteht.
Diese Attribute zeichnen den Zylinderkit aus:
- vergrössertes Einlass- und Auslassfenster, verbesserte Steuerzeiten
- geteilte Überströmkanäle für optimierten Gemisch-Strom
- angepasste Einströmwinkel der Überströmer
- porenfreie und absolut plane Oberfläche
- Nikasilbeschichtung für ruhigen Lauf, optimale Wärmeabgabe sowie eine lange Lebensdauer
- originaler Auspuffanschluss mit M35 x 2 mm

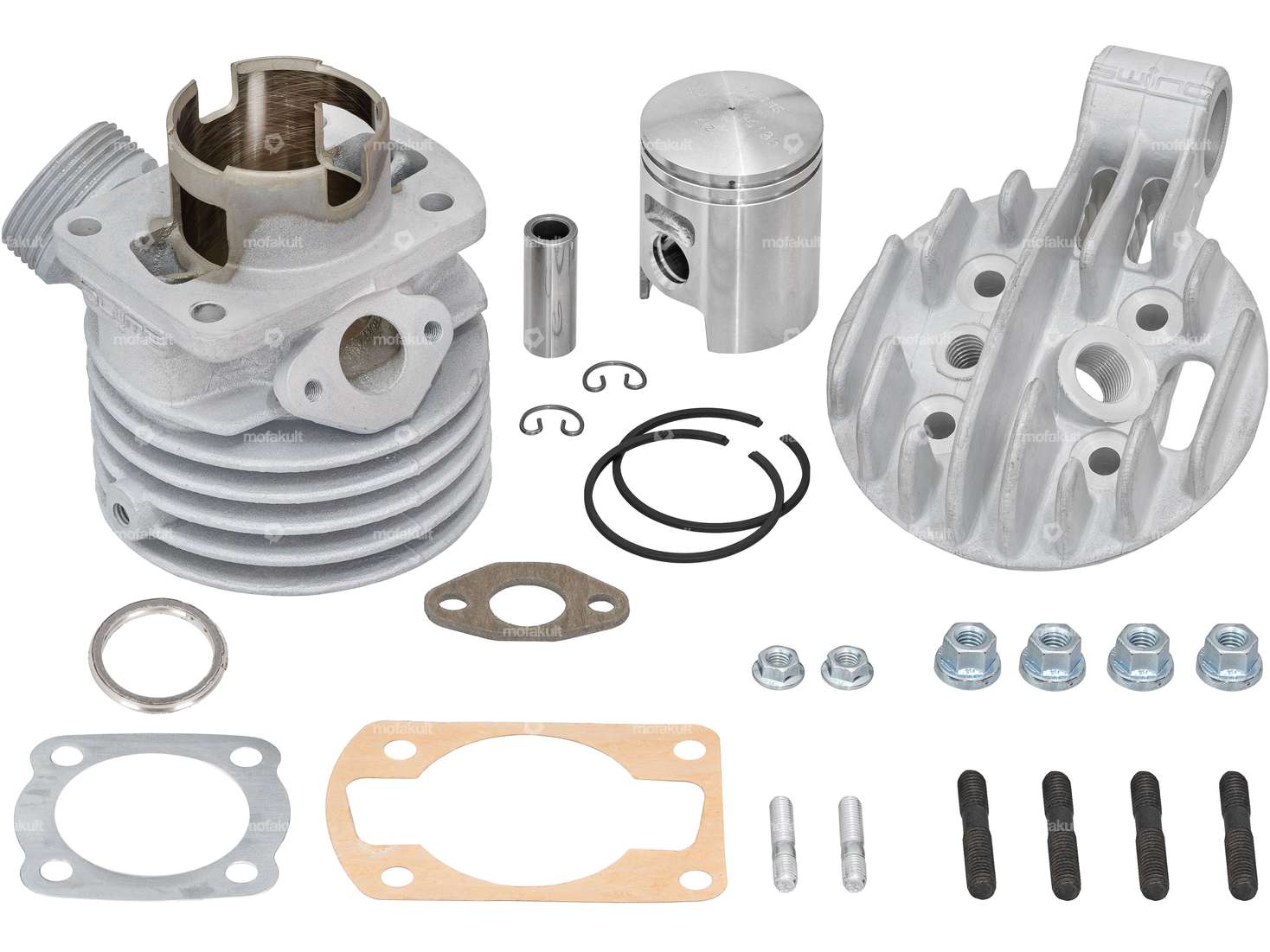

Lieferumfang:

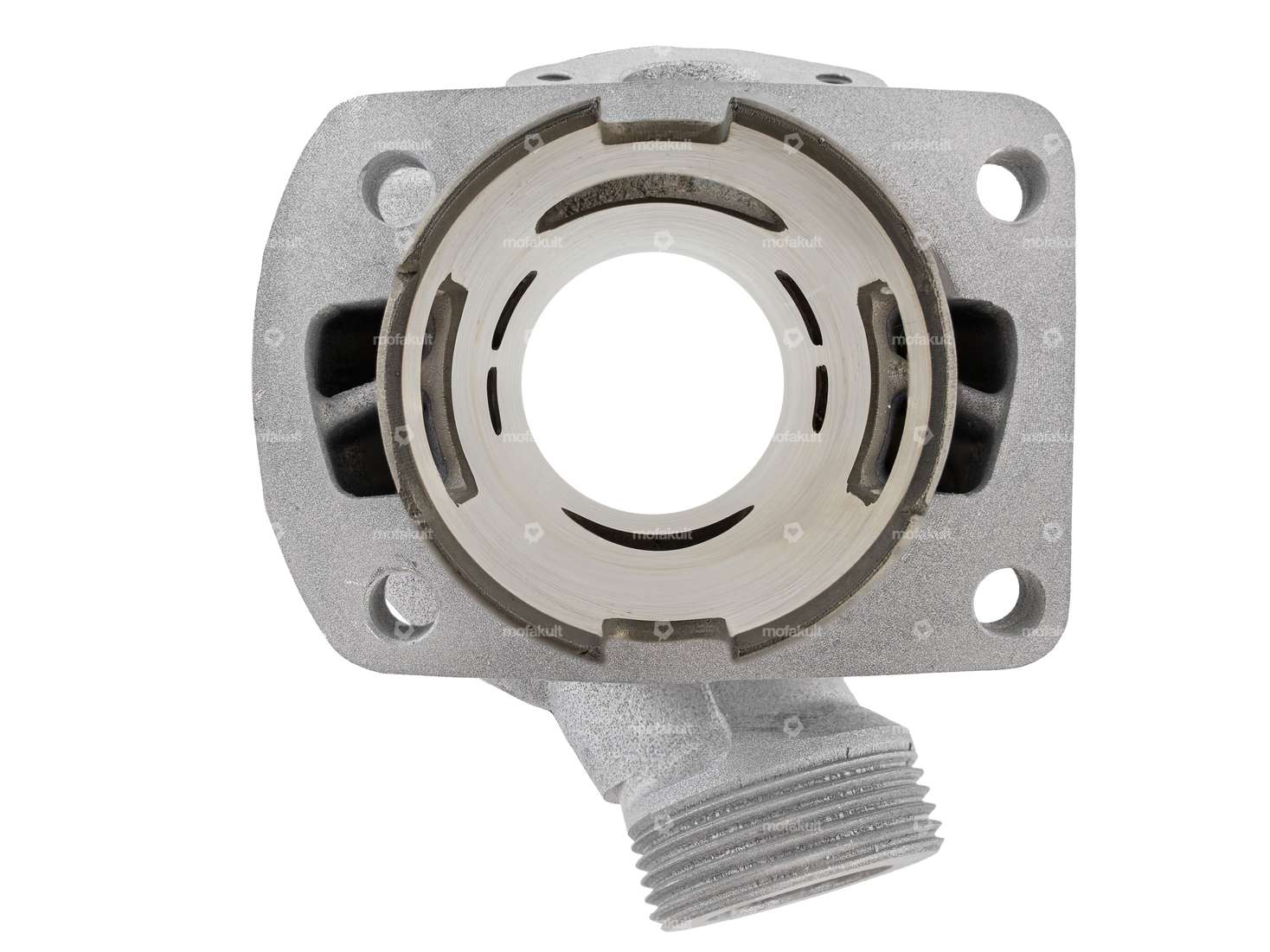

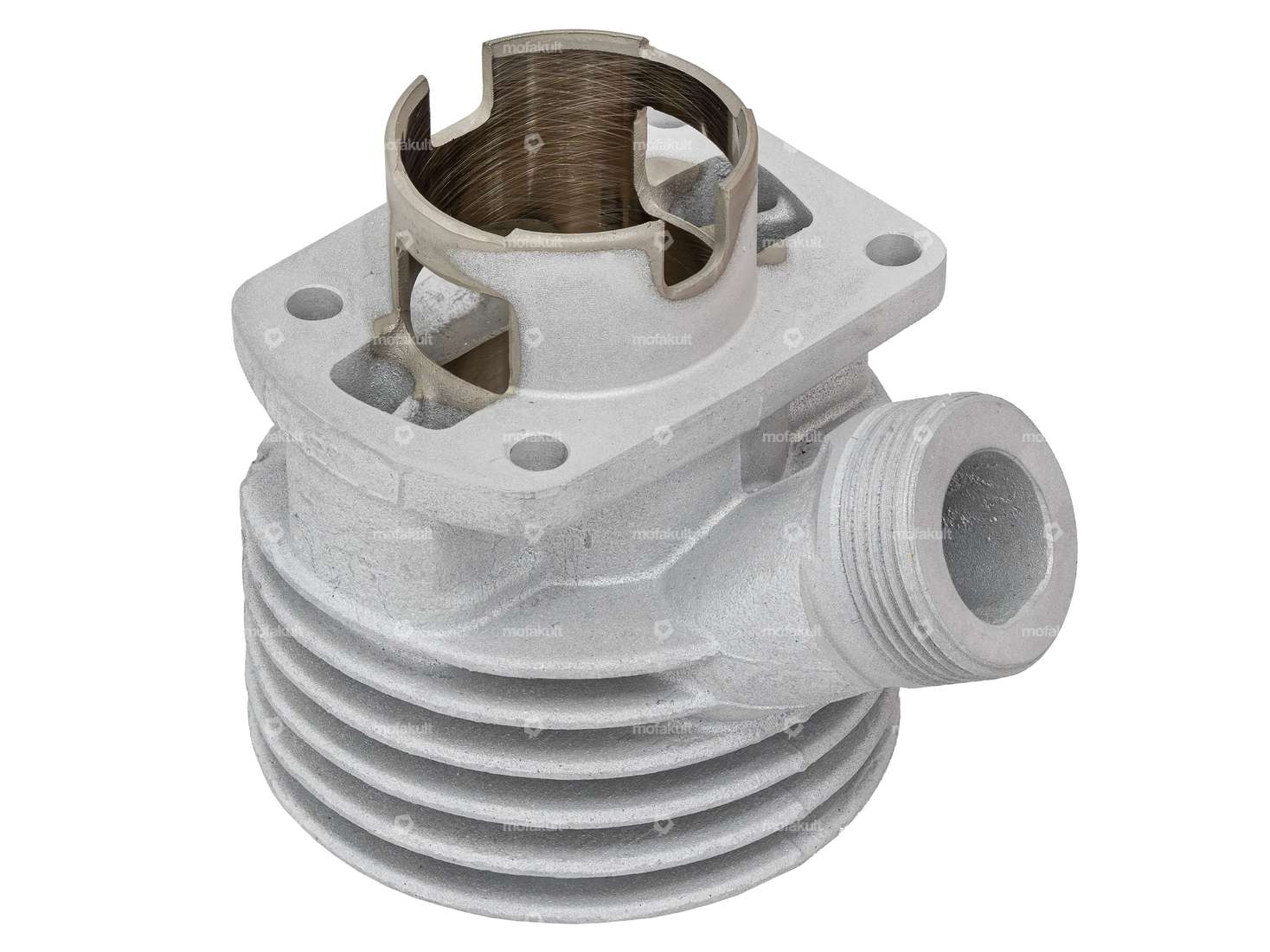

- Zylinder Ø 41 mm
- Kolbenkit inkl. Kolbenringen, Bolzen (12 mm) und Bolzensicherungen
- Zylinderkopf
- Dichtungssatz
- Einlass- sowie Zylinderkopfstehbolzen inkl. Spezialmuttern
Wir empfehlen, folgende Vorkehrungen zu treffen:
- Der Zylinder sollte mit teilsynthetischem Mischöl im Verhältnis 1:33 (3%) während der ersten Tankfüllung bei maximal 5000 U/min eingefahren werden.
- Die Zylinderkopfstehbolzen sollten mit einer Schraubensicherung in den Zylinder eingeklebt werden.
- Für die optimale Zentrierung und erleichternden Montage des Zylinderfusses empfehlen wir die Verwendung des M5/M6 Spezial - Stehbolzensets.
- Für maximale Leistung kann ein 17 mm SSB Vergaser verbaut werden. Dabei sollte das Einlassfenster des Zylinders auf den Vergaser angepasst werden.
Sämtliche erwähnten Artikel sind bei den Zubehörartikeln aufgeführt.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Das Set beinhaltet folgende Einzelteile:
Ø Auslass innen: 20.5 mm · Lochbild [mm]: 60 x 40 / 37 x 37 · Ø Einlass innen: 15.3 mm · Kurbelwellenhub: 42 mm · Ø Kolbenbolzen (B): 12 mm · Hubraum: 55 ccm · Lochabstand Einlass: 31 mm · Auslassart: Überwurfmutter · Gewinde Auslass: M35x2 (Standardgewinde) · Ø Zylinderhals: 45 mm · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Tuning · Dekompressor: Nein · Getarnt: Nein · Gewinde Einlass: M6x1 (Standardgewinde) · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: sandgestrahlt · Nenndurchmesser: 41 mm
Kerzengewinde: kurz · Ø Schraubenaufnahme: 6.7 mm · Ø aussen: 95 mm · Höhe: 44.8 mm · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Tuning · Dekompressor: M10x1.5 · Getarnt: Nein · Lochbild [mm]: 37 x 37 · Ø Zylinder: 41 mm · Breite: 95 mm · Gesamtlänge: 126.6 mm · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: sandgestrahlt
Details
| Nenndurchmesser | 41 mm |
| Hersteller | swiing® ingenious parts |
| Material | Aluminium |
| Hubraum | 55 ccm |
| Anwendungsbereich | Racing |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 42 mm |
| Ø Zylinderhals | 45 mm |
| Ø Auslass innen | 20.5 mm |
| Ø Einlass innen | 15.3 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochabstand Einlass | 31 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Anzahl Befestigungspunkte | 4 Stk. |
| Auslassart | Überwurfmutter |
| Gewinde Auslass | M35x2 (Standardgewinde) |
| Lochbild [mm] | 60 x 40 / 37 x 37 |
| Getarnt | Nein |
Passend für folgende Modelle
| Sachs | 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) |
Zubehör & verwandte Produkte
Dell'Orto 16/16 SHA Vergaser Handchoke
Hersteller: Dell'Orto · Getarnt: Nein · Bauteilgruppe Vergaser: Vergaser komplett · Material: Aluminium · Farbe: schwarz · Vergasertyp: SHA · Nenndurchmesser: 16 mm · Ø Anschluss innen: 19 mm · Ø ohne Reduzierhülse: 21 mm · Ø Eingang innen: 16 mm · Ø Ausgang innen: 16 mm · Ø Anschluss Luftfilter: 56 mm · Ø Anschluss Luftfilter: 58.5 mm · Ø Benzinschlauchanschluss: 5.1 mm · Ø Benzinschlauchanschluss: 6 mm · Mischölanschluss: Nein · Unterdruckanschluss: Nein · Chokebetätigung: Handchoke · Düsengewinde: M5x0.8 (Standardgewinde) · Düsengrösse: 82 · Befestigungsart: Steckverbindung geklemmt · Gesamtlänge: 82 mm · Breite: 72 mm · Höhe: 111 mm · Anwendungsbereich: Tuning
CHF 69.90
Nicht lagernd
Loctite 638 Fügekleber hochfest 10 ml
Hersteller: Loctite · Anzuwendendes Material: Aluminium · Anzuwendendes Material: Metall · Anzuwendendes Material: Stahl · Anwendungsbereich: Chemie · Farbe: grün · Inhalt [ml]: 10 ml · Gefahrenhinweis: Kann allergische Hautreaktionen verursachen · Gefahrenhinweis: Kann die Atemwege reizen · Gefahrenhinweis: Schädlich für Wasserorganismen (mit langfristiger Wirkung) · Gefahrenhinweis: Verursacht Hautreizungen · Gefahrenhinweis: Verursacht schwere Augenschäden · Signalwort: Gefahr · Gefahrenpiktogramm: GHS05 - Ätzend · Gefahrenpiktogramm: GHS07 - Vorsicht gefährlich · Haftfähigkeit: hochfest · Anwendungsart: 1K · Spaltmass (max.): 0.25 mm · Ausrichtungszeit: 300 s · Temperaturbeständigkeit (min.): -75 - 150 °C · Losbrechmoment (nach Material): 23 Nm · Losbrechmoment (nach Material): 25 Nm · Losbrechmoment (nach Material): 57 Nm
CHF 21.90
CHF 2’190.00/l
swiing Resonanz-Auspuff-Set Ø 28 / 70 mm | Sachs 50/2
Hersteller: swiing · Material: Stahl · Oberfläche: verchromt · Ø aussen: 70 mm · Gesamtlänge: 730 mm · Farbe: Chrom · Ø Anschluss innen: 28 mm · Auspuffart: Zigarre · Befestigungsart: geschraubte Schelle · Befestigung Flammenrohr: Überwurfmutter
CHF 149.90
swiing Vergaser 17 mm Bing SSB 1/17/69
Hersteller: swiing · Getarnt: Nein · Bauteilgruppe Vergaser: Vergaser komplett · Material: Aluminium · Vergasertyp: SSB · Nenndurchmesser: 17 mm · Ø Benzinschlauchanschluss: 6 mm · Mischölanschluss: Nein · Unterdruckanschluss: Nein · Chokebetätigung: ohne Choke · Düsengrösse: 76 · Befestigungsart: Flansch · Lochabstand Einlass: 31 mm · Gesamtlänge: 132 mm · Breite: 85 mm · Höhe: 100 mm · Anwendungsbereich: Standard · Anwendungsbereich: Tuning
CHF 128.30
swiing® revival Vergaser 13 mm Bing SSB 1/13/4
Hersteller: swiing® revival parts · Getarnt: Nein · Bauteilgruppe Vergaser: Vergaser komplett · Material: Aluminium · Vergasertyp: SSB · Nenndurchmesser: 13 mm · Ø Benzinschlauchanschluss: 6 mm · Mischölanschluss: Nein · Unterdruckanschluss: Nein · Breite: 87 mm · Chokebetätigung: ohne Choke · Höhe: 85 mm · Befestigungsart: Flansch · Düsengrösse: 75 · Anwendungsbereich: Standard · Anwendungsbereich: Tuning · Lochabstand Einlass: 31 mm · Gesamtlänge: 132 mm
CHF 128.30
swiing Stehbolzen-Set M6 / M5 Sachs (12.9 Festigkeit) Spezial
Hersteller: swiing · Material: Stahl · Oberfläche: brüniert · Oberfläche: verzinkt (blau) · Durchmesser: 6 mm · Gewindeart: M5x0.8 (Standardgewinde) · Gewindeart: M6x1 (Standardgewinde) · Gesamtlänge: 27.3 mm · Gewindelänge: 9.5 mm · Gewindelänge: 14 mm · Schlüsselweite SW: 8 mm · Festigkeitsklasse: 10 · Festigkeitsklasse: 12.9 · Antrieb: Aussensechskant
CHF 19.20

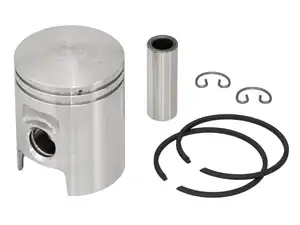

swiing® ingenious Kolben 41 mm | Sachs 50/2
