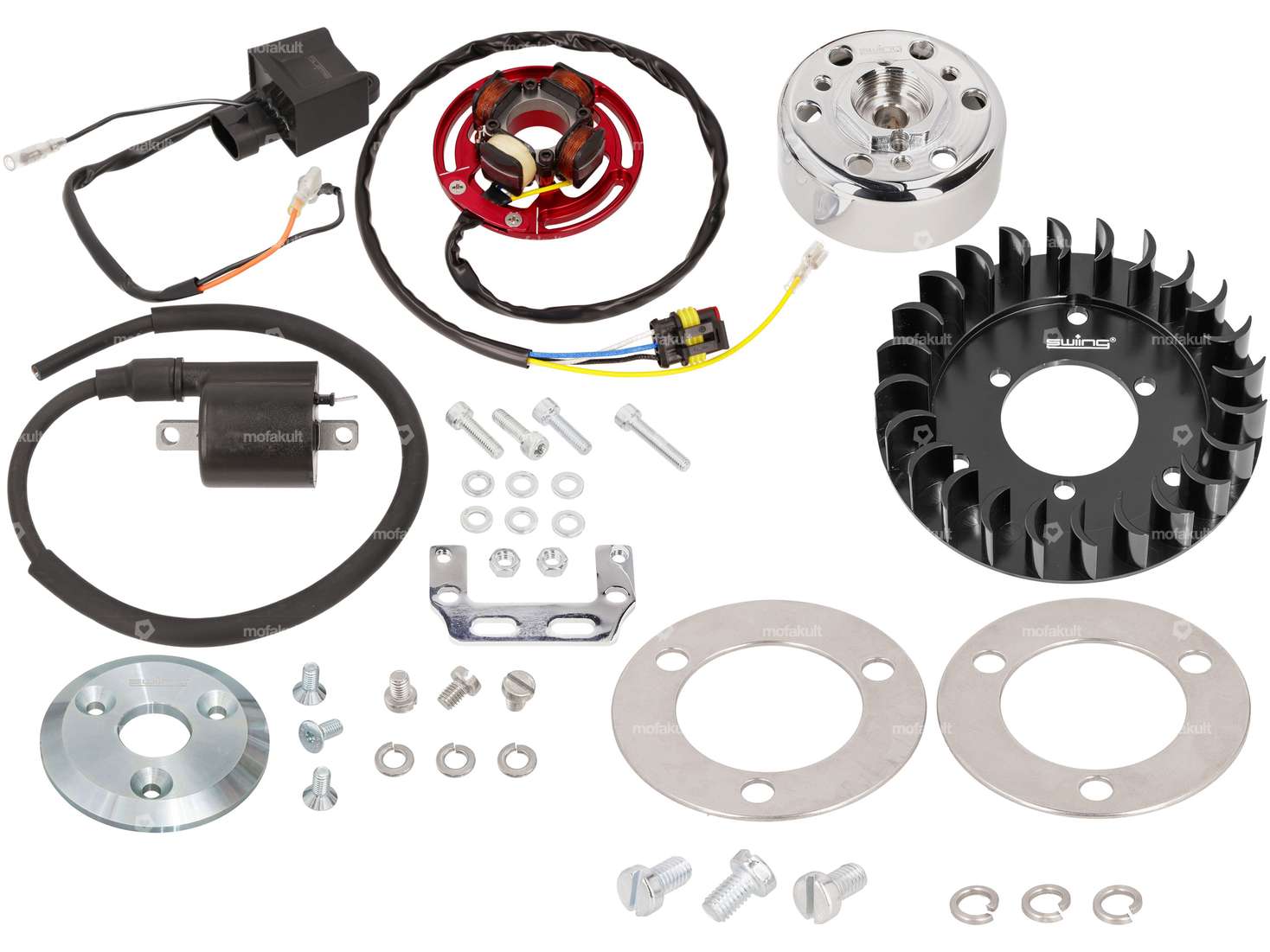

Komplettset der 12V swiing® ingenious EVO Zündung mit eingebauter 60W Lichtspule und Lüfterrad. Passend zu deinem Sachs Mofa / Moped mit 502, 50/2, 50/3, 50/4 Motor und Gebläsekühlung.
Die Rennzündung kommt komplett mit CNC gefrästem Lüfterrad und versorgt deinen Zylinder konstant mit der optimalen Kühlung.
Durch den kleinen Rotor ergibt sich eine bessere Beschleunigung und Gasannahme. Willst du einen noch ruhigeren Leerlauf, kannst du das Zusatzgewicht (optional) gleich dazubestellen.
Vorteile der EVO Tuning-Zündung:
- stets ein konstanter, starker Funke
- keine Fehlzündungen mehr
- einmaliges einstellen
- wenig bis keinen Verschleiss
- grosse Einstellmöglichkeit durch lange Schlitze
Folgende Spezialitäten zeichnen diese Zündung aus:
- Ab Werk mehr Schwungmasse als HPI-Zündungen, somit ruhigerer Motor-Leerlauf (382 Gramm)
- fein gewuchtetes Schwungrad für weniger Vibrationen
- Abzugsgewinde mit normaler M26x1.5 mm Steigung, es können somit normale Bosch/Ducati Schwungradabzieher verwendet werden
- Kinderleichte Einstellung des Zündzeitpunktes
- Der Stator wurde für starke Hitzebelastungen ausgelegt, keine Ausfälle mehr durch Überhitzung
- Optimierte Zündkurve (Verstellung 12° - 14°)
- Lichtspannung: 12 Volt
- Lichtleistung: 60 Watt
- Ø aussen Schwungrad: 75 mm
- Konus Schwungrad: Verhältnis 1:5 (Standard bei Puch & Sachs Kurbelwellen)
- Ø aussen Statorplatte: 90 mm
Montagehinweise:
- Rechtsdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 11 Uhr (links vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
- Linksdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 13 Uhr (rechts vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
- Anzugsdrehmoment Schwungrad: 37 - 39 Nm (keine Keilnut vorhanden)
- Die CDI und Zündspule muss zwingend mit guter Masse (Erdung) versorgt werden, andernfalls können diese innert Kürze beschädigt werden.
- Das Lichtsystem sollte zusätzlich mit einem 12 V Spannungsregler ausgestattet werden.
Korrekte Pinnung des Superseal-Steckers:
- 1 = schwarz
- 2 = blau
- 3 = weiss
Achtung: Zur Montage des Lüfterrades dürfen auf keinen Fall zu lange Schrauben verwendet werden, da ansonsten die Statorwicklung beschädigt werden kann. Ein passendes Schraubenset ist im Lieferumfang enthalten.
Beim Kauf dieses Komplettsets gibt es satte Prozente auf den Verkaufspreis der Einzelteile.
Die Zündung ist kompatibel mit Seilzugstartern, welche auch zur HPI passen, du findest diese bei den Zubehörartikeln.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Das Set beinhaltet folgende Einzelteile:
Oberfläche: eloxiert · Farbe: schwarz · Anzahl Befestigungspunkte: 6 Stk. · Material: Aluminium · Hersteller: swiing® ingenious parts · Ø aussen: 110 mm · Ø innen: 39 mm · Ø Befestigungsloch: 6 mm · Ø Lochkreis: 48 mm · Höhe: 25 mm · Gewicht: 116 g · Alternative Ausf. der Pony Ersatzteil-Nr.: A1026 · Alternative Ausf. der Sachs Ersatzteil-Nr.: 0211 070 105
Anzahl Bestandteile: 6 Stk. · Antrieb: Schlitz · Gewindeart: M6x1 (Standardgewinde) · Hersteller: swiing® revival parts · Material: Chromstahl (Nirosta)
Hersteller: swiing® ingenious parts
Details
| Hersteller | swiing® ingenious parts |
| Anwendungsbereich | Tuning, High End, Racing |
| Spannung Lichtspule | 12 V |
| Spannung | 12 V |
| Drehrichtung | beliebig |
| Ø Aufnahmeplatte | 90 mm |
| Leistung | 60 W |
| Ø Schwungrad innen | 63.5 mm |
| Ø Schwungrad aussen | 75 mm |
| Befestigungsart | Schrauben |
| Anzahl Befestigungspunkte | 3 Stk. |
Passend für folgende Modelle
| Sachs | 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) |
