Albero motore adatto per il motore JLO / ILO G50 & V50 del vostro ciclomotore & ILO G 50 Piano.
L'albero motore ha le seguenti dimensioni:
Lunghezza totale dei perni lato frizione: 62 mm
Lunghezza totale dei perni lato frizione: 62 mm
Ø spalla (lato frizione): 15 mm
Filettatura lato accoppiamento: M10x1,5 mm
Ø spalla (lato accoppiamento): 15 mm
Filettatura lato accoppiamento: M10x1.5 mm
Ø Pedivelle: 80 mm
Larghezza delle pedivelle: 33 mm
Larghezza delle pedivelle (sede cuscinetto): 34 mm
Ø Occhio di biella superiore: 14 mm
Pistone: 10 mm
Ø occhio di biella in basso: 14 mm
Lunghezza biella: 85 mm
Corsa: 43 mm
Chiave: 2 mm
Il cuscinetto ad aghi (10/14 x12.7 mm) è incluso nella fornitura
.Dettagli
| Dimensione cuscinetto a rullini | 10 / 14 x 12.7 mm (axe 10) |
| Tipo di guancia | standard |
| Corsa dell'albero a gomiti | 43 mm |
| Tipo di filettatura | MF10x1,25 (filettatura a passo fine) |
| Lunghezza della biella centro-centro | 85 mm |
| Lunghezza totale perno lato frizione | 62 mm |
| Lunghezza totale lato accensione perno manovella | 62 mm |
| Ø nastri a manovella | 80 mm |
| Ø spinotto del pistone (B) | 10 mm |
| Ø Occhio di biella | 14 mm |
| Ø Sede del cuscinetto (lato frizione) | 15 mm |
| Ø Sede del cuscinetto (lato accensione) | 15 mm |
| Area di applicazione | Standard |
| Reti a manovella larghe | 34 mm |
Adatto ai seguenti modelli
| ILO / JLO |
Accessori e prodotti correlati
Pistone 38 mm (10 mm KoBo) | ILO
Ø esterno del pistone (A): 37.95 mm · Altezza di compressione (C): 27.4 mm · Curvatura (D): 3.7 mm · Altezza totale del pistone (E): 51.7 mm · Numero di fasce elastiche (F): 2 Stk · Diametro nominale: 38 mm · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Dispositivo di sicurezza laterale (FS) · Ø spinotto del pistone (B): 10 mm · Altezza dell'anello del pistone: 2 mm · Peso del pistone: 73 g
CHF 43.70
Pistone 38,5 mm (10 mm KoBo) | ILO
Ø esterno del pistone (A): 38.45 mm · Altezza di compressione (C): 27.35 mm · Curvatura (D): 3.8 mm · Altezza totale del pistone (E): 51.7 mm · Numero di fasce elastiche (F): 2 Stk · Diametro nominale: 38.5 mm · Stampo per fasce elastiche: Anello rettangolare · Impatto dell'anello del pistone: Dispositivo di sicurezza laterale (FS) · Ø spinotto del pistone (B): 10 mm · Altezza dell'anello del pistone: 2 mm · Peso del pistone: 78 g
CHF 43.70

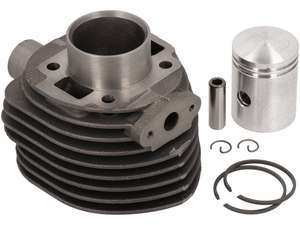

Kit cilindro 38 mm | ILO
