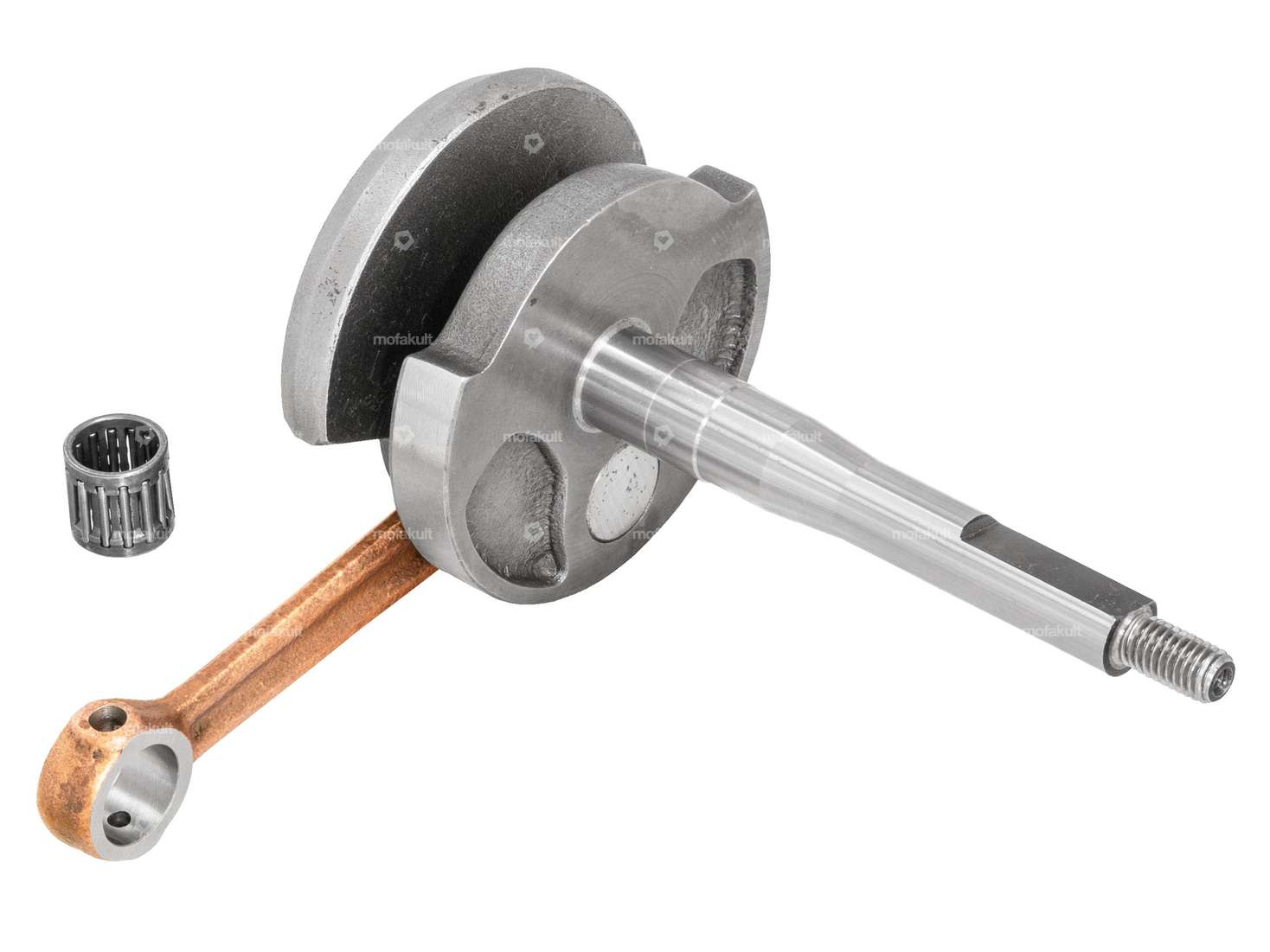

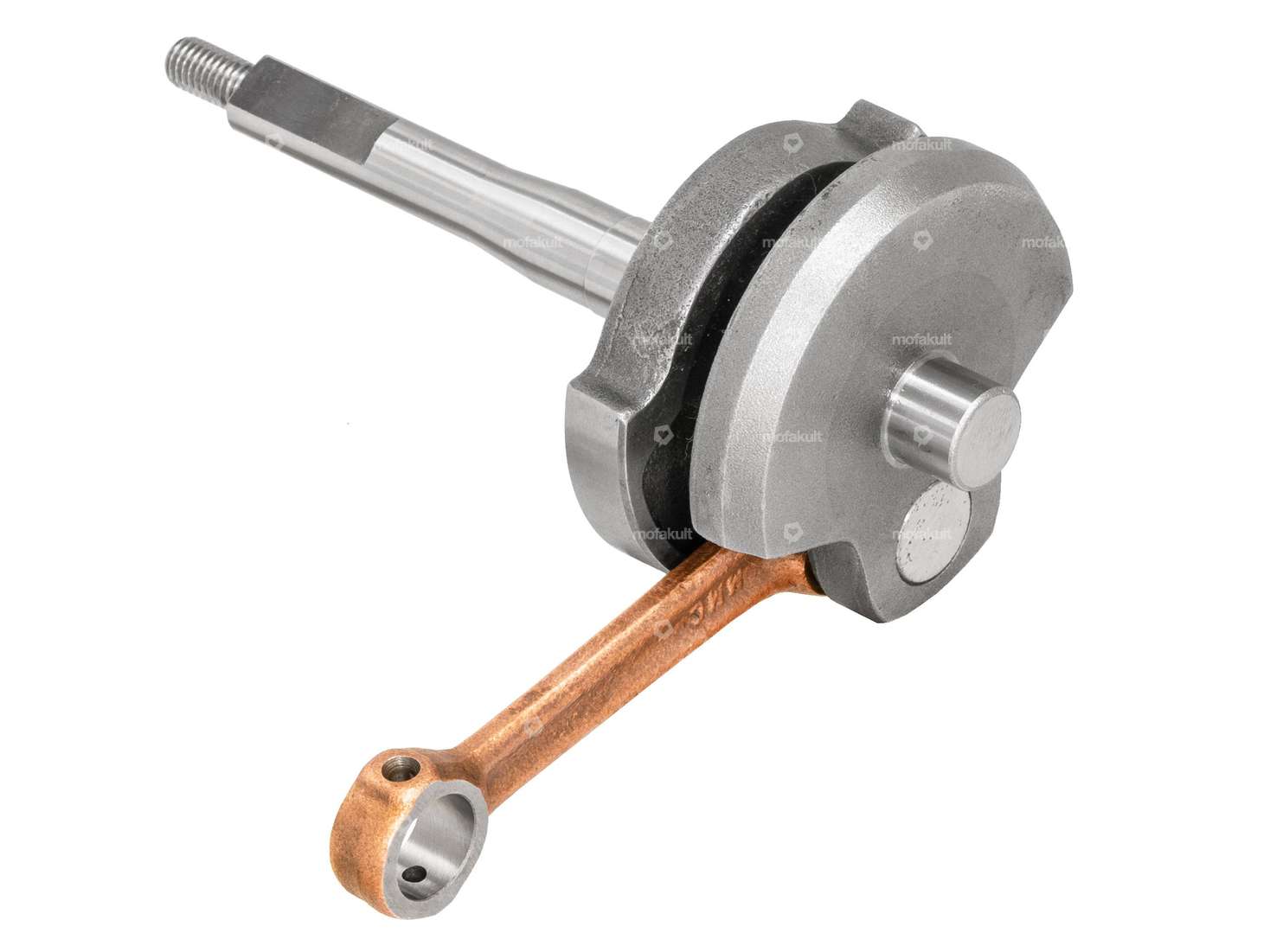

Albero motore adatto a tutti i modelli di ciclomotori e ciclomotori Piaggio (Ciao, Si, Bravo, Boxer, Grillo).
Questo albero motore finemente bilanciato si adatta a tutti i cilindri con spinotti da 12 mm e convince per la sua lavorazione di alta qualità.

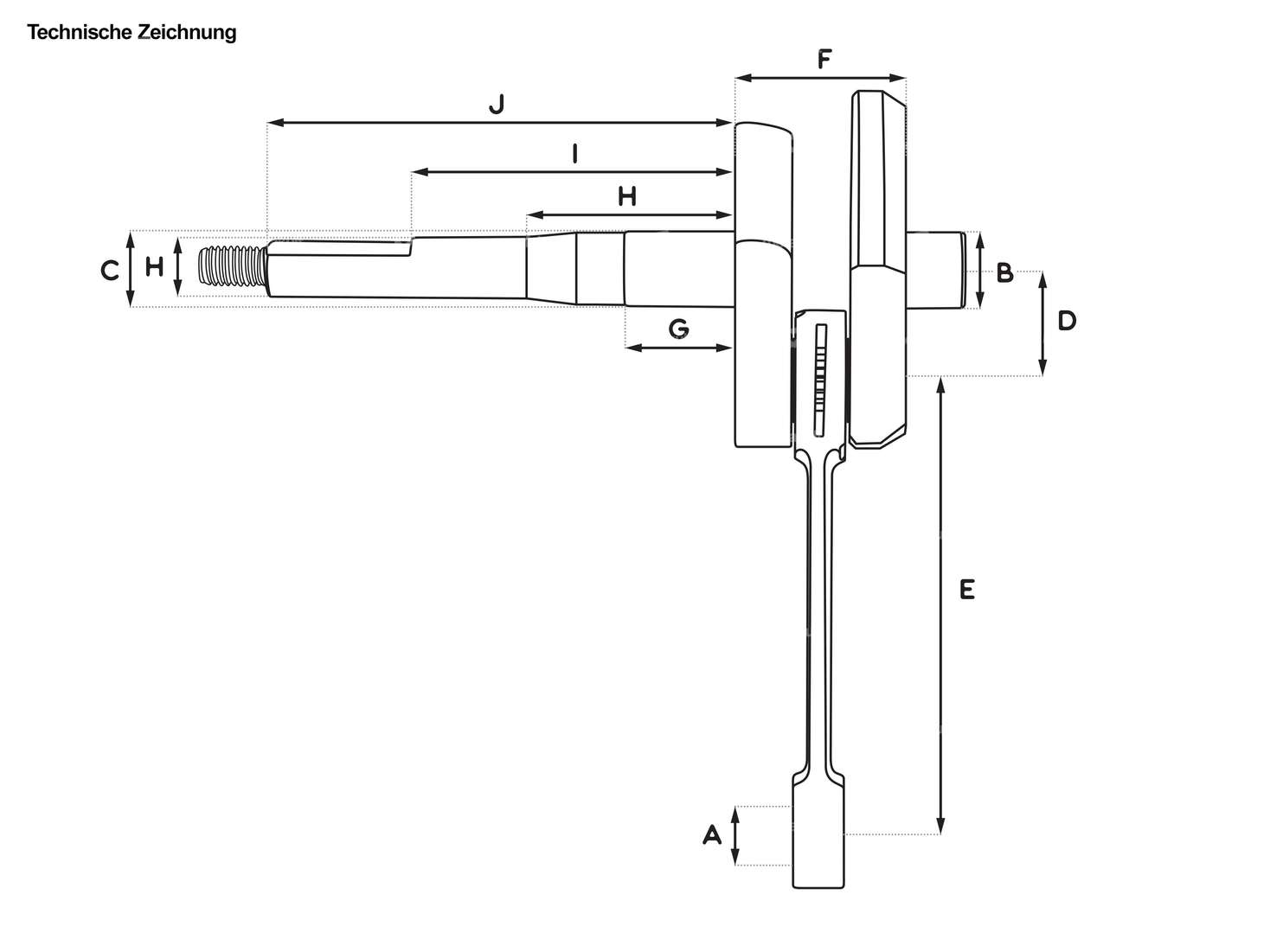

Occhio di biella (A): 15,0 mm
Ø sede cuscinetto destra (B): 15,0 mm
Ø sede cuscinetto centrale (C): 15,0 mm
Corsa (2xD): 43,0 mm
Lunghezza del guscio (E): 87,0 mm
Larghezza delle pedivelle (F): 33,0 mm
Prima spalla (G): 21,0 mm
Seconda spalla (H): 44,0 mm
Terza spalla (I): 63.5 mm
Lunghezza totale estremità perno di manovella (J): 90,0 mm
Ø Vario / perno frizione (H): 12,0 mm
Dimensione cuscinetto a rullini: Ø 12 / 15 x 14,7 mm (asse 12)
Filettatura: M8 x 1.25 mm
Per il montaggio è necessario inserire uno spessore di 16 x 0,5 mm tra l'albero motore standard e i suoi cuscinetti principali.
Troverete i distanziali corrispondenti nella sezione accessori.
Ricambio originale Piaggio: 1841545
Prodotto di qualità del produttore italiano Mazzucchelli.
Dettagli
| Produttore | Mazzucchelli |
| Peso | 698 g |
| Materiale | Acciaio |
| Tipo di guancia | standard |
| Area di applicazione | Standard, Originale |
| Corsa dell'albero a gomiti | 43 mm |
| Ø raccordo / raccordo vario | 12 mm |
| Lunghezza della biella centro-centro | 87 mm |
| Tipo di filettatura | M8x1,25 (filettatura standard) |
| Lunghezza totale lato accensione perno manovella | 90 mm, 106 mm |
| Ø nastri a manovella | 69.7 mm |
| Ø Occhio di biella | 15 mm |
| Sede del cuscinetto a destra | 15 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Ø Sede del cuscinetto (lato accensione) | 15 mm |
| Lunghezza della filettatura | 16 mm |
| Dimensione cuscinetto a rullini | 12 / 15 x 14.7 mm (axe 12) |
| Reti a manovella larghe | 33 mm |
| Lunghezza 1° paragrafo | 21 mm |
| Lunghezza 2° paragrafo | 44 mm |
| Lunghezza 3° paragrafo | 63.5 mm |
| Ø 1° passo (lato accoppiamento) | 15 mm |
| Ø 2° spalla (lato accoppiamento) | 14.4 mm |
| Ø 3° passo (lato accoppiamento) | 12 mm |
| Tempo di controllo in ingresso | 130 ° |
| Tempo di controllo prima dell'O.T. | 77 ° |
| Tempo di controllo secondo O.T. | 53 ° |
| Numero di marce | 1 Stk |
Adatto ai seguenti modelli
| Piaggio | Ciao - Ciao, Ciao, Ciao, Ciao Si Bravo/Superbravo Boxer Grillo |
