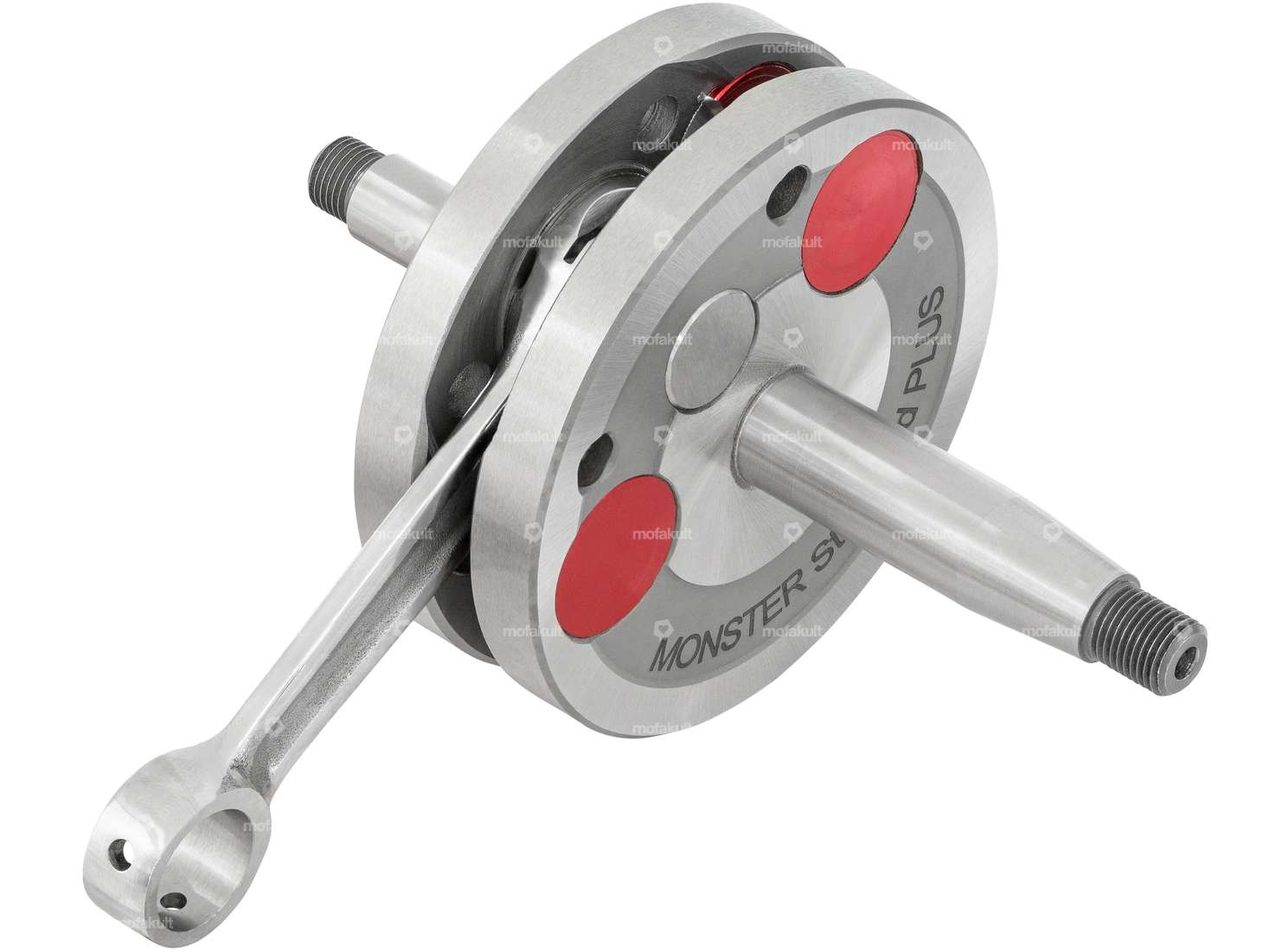

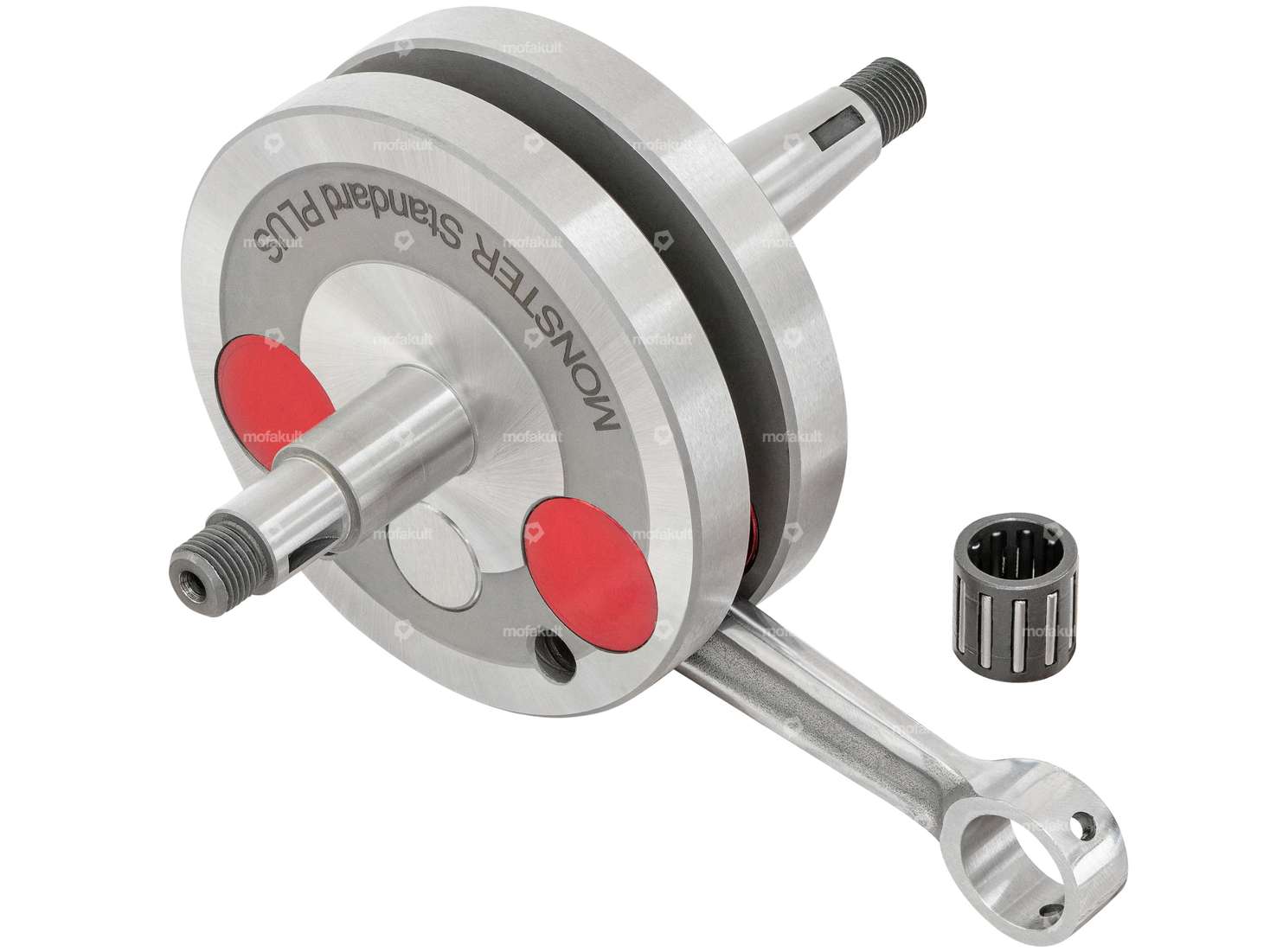

Albero motore di fascia alta con corsa aggiuntiva di 1 mm sviluppato da un'azienda svizzera di tuning di fascia alta e costruito dal miglior produttore per adattarsi ai motori Sachs 503, 50 (senza soffiatore) e 50/3.
L'albero può essere utilizzato anche nel motore 50/2 (noto anche come 502) con piccoli aggiustamenti.
Albero a gomito di alta qualità e precisione, con guancia piena da 1026 grammi e biella lucidata, che ha dato prova di sé in un'ampia gamma di test di carico. Progettato per l'uso in motori con un grande aumento di potenza e testato fino a 19.000 giri/min.
L'albero a gomiti di alta gamma è progettato per i motori Sachs 503 e ha la lunghezza corretta del perno di guancia lato frizione, che è 3,5 mm più lungo di quello degli alberi a gomiti Sachs 50/2 attualmente in circolazione.
I grandi fori di bilanciamento nelle guance sono stati sigillati con inserti in alluminio per ottenere la massima precompressione.
Dimensioni dell'albero motore:
- Lunghezza totale del perno di manovella lato frizione: 43,3 mm
- Lunghezza totale del perno di manovella lato frizione: 63,5 mm
- Lunghezza della 1° spalla (lato frizione): 21,3 mm
- Lunghezza 2° spalla (lato frizione) 14,2 mm
- Ø 1° spalla (lato frizione): 15 mm
- Ø 2° tallone (lato frizione): 12 mm
- Filo (lato accoppiamento): MF10x1 mm
- Lunghezza della spalla (lato accoppiamento): 34,6 mm
- &Osso; spalla (lato accoppiamento): 15 mm
- Filettatura (sulla faccia terminale): MF10x1 mm
- &Filetto; pedivelle: 84,8 mm
- Larghezza delle pedivelle: 29.8 mm
- Ø occhio di biella superiore: 16 mm
- Ø perno di biella inferiore: 16 mm
- Lunghezza biella (da centro a centro): 85 mm
- Corsa: 43 mm (+1 rispetto all'albero originale)
- Peso (inclusa biella): 1026 grammi
- Alzata: 43 mm (+1 rispetto all'albero originale). Biella): 1026 grammi
- Dimensione cuscinetto ad aghi: Ø 12 / 16 x 15.7 mm (asse 12)
Il cuscinetto a rullini è incluso nella fornitura.
I cuscinetti e i paraoli corrispondenti si trovano tra gli accessori.
Suggerimento per l'installazione:
- Il passaggio tra i fianchi delle pedivelle e i perni delle guance è dotato di un leggero raggio di rinforzo. Per garantire una spaziatura pulita, è necessario utilizzare una rondella distanziale da 16 x 1 mm sia sul lato destro che su quello sinistro; questa viene posizionata in modo ordinato sopra lo smusso ed è quindi centrata in modo ottimale. Gli altri dischi distanziatori possono essere utilizzati normalmente con Ø 15 mm.
- Il bordo di schiacciamento deve essere controllato in tutti i casi e regolato con guarnizioni della base del cilindro di diverso spessore, se necessario.
Prodotto di qualità del produttore portoghese Rito.
Dettagli
| Dimensione cuscinetto a rullini | 12 / 16 x 15.7 mm (axe 12) |
| Produttore | Rito |
| Materiale | Acciaio, Alluminio |
| Tipo di guancia | Guance piene |
| Corsa dell'albero a gomiti | 43 mm |
| Tipo di filettatura | MF10x1 (filettatura a passo fine) |
| Lunghezza della biella centro-centro | 85 mm |
| Lunghezza totale perno lato frizione | 43.3 mm |
| Lunghezza totale lato accensione perno manovella | 63.5 mm |
| Ø nastri a manovella | 84.8 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Lunghezza della filettatura | 8 mm, 11 mm |
| Ø Occhio di biella | 16 mm |
| Peso | 1026 g |
| Ø Sede del cuscinetto (lato frizione) | 15 mm |
| Ø Sede del cuscinetto (lato accensione) | 15 mm |
| Area di applicazione | Sintonizzazione, Corsa |
| Reti a manovella larghe | 29.8 mm |
| Lunghezza 1° paragrafo | 21.3 mm |
| Lunghezza 2° paragrafo | 14.2 mm |
| Ø 1° passo (lato accoppiamento) | 15 mm |
| Ø 2° spalla (lato accoppiamento) | 12 mm |
| Lunghezza della spalla (lato di accensione) | 34.6 mm |
Adatto ai seguenti modelli
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 503 - 2AL / 2BL |
