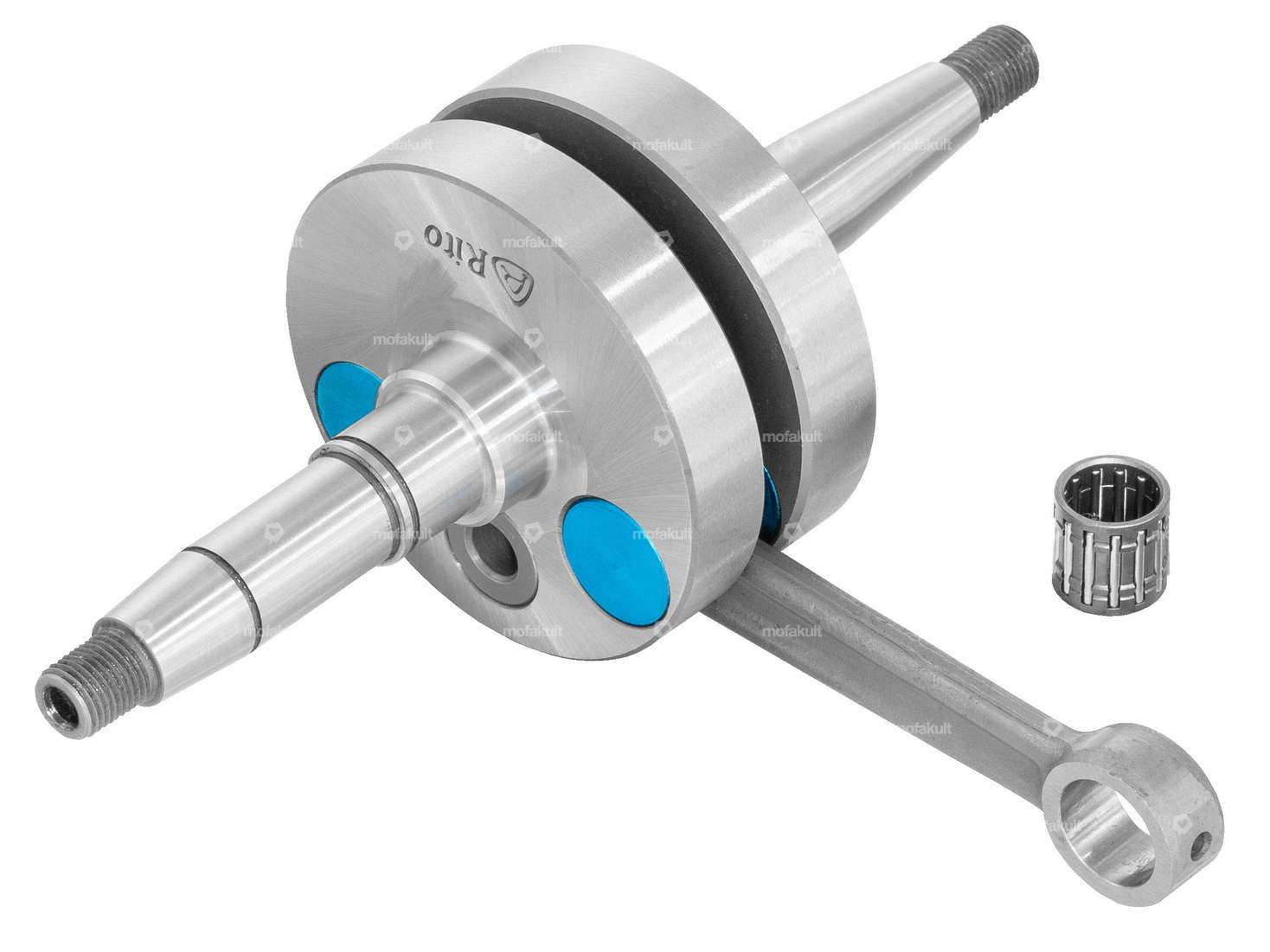

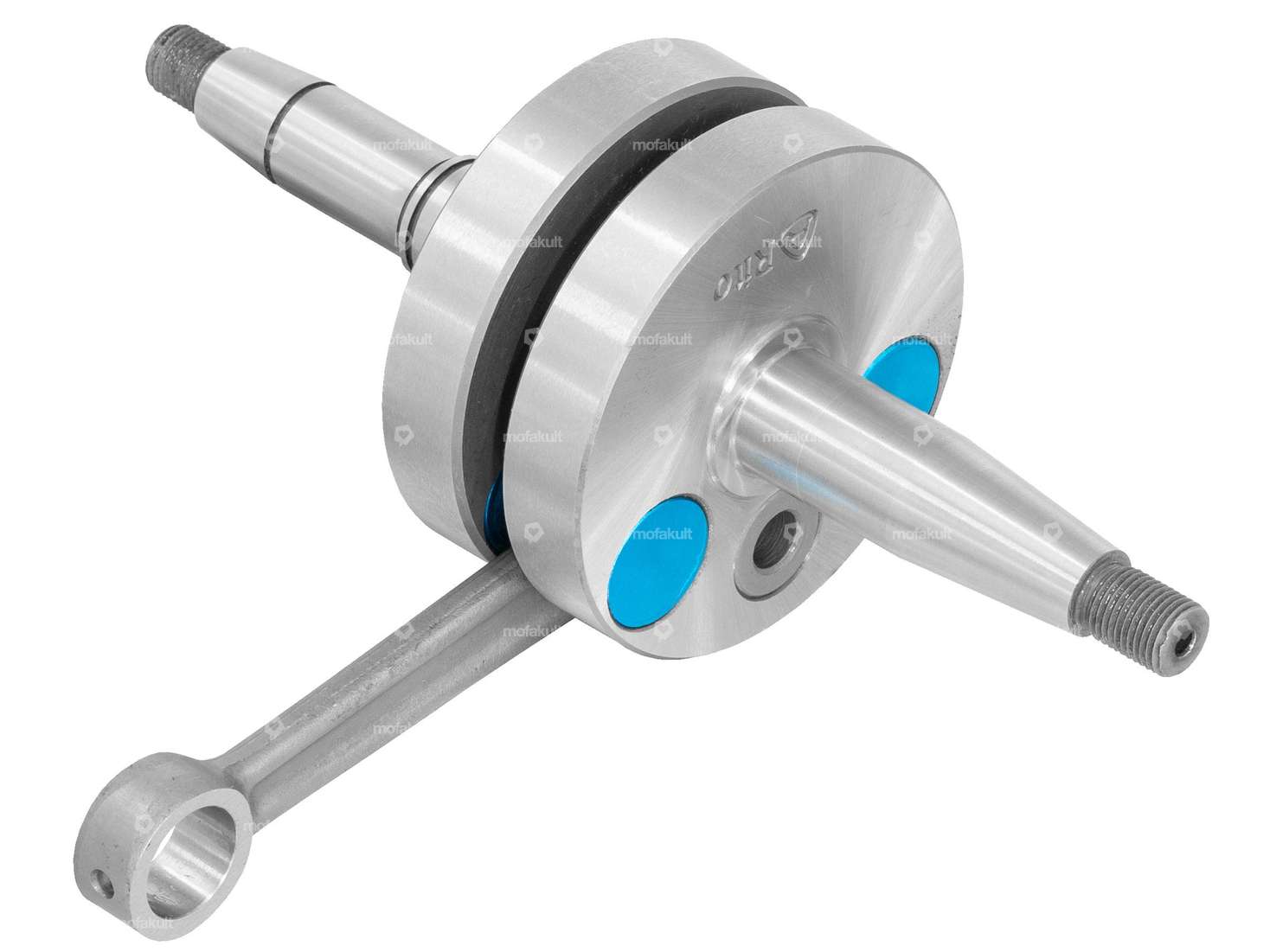

Albero motore da corsa a guance piene adatto a Puch Maxi S / N, nonché a ciclomotori Supermaxi LG1 con motore E50 a 1 velocità.
I fori di bilanciamento nelle guance sono stati sigillati con inserti in alluminio per la massima precompressione.
Le fessure di lubrificazione supplementari sulla biella assicurano un funzionamento pulito anche ad alti regimi.
Dimensioni dell'albero a gomito:
- Lunghezza totale del perno di manovella del lato frizione: 74 mm .
- Lunghezza totale del perno di manovella lato accensione: 67 mm
- Lunghezza 1° spalla (lato frizione): 9 mm
- Lunghezza 2° spalla (lato frizione) 14,5 mm
- Lunghezza 3° spalla (lato accoppiamento) 25 mm
- Ø 1a spalla (lato frizione): 22 mm
- Ø 2° spalla (lato accoppiamento): 17 mm
- Ø 3° paragrafo (lato accoppiamento): 15 mm
- Filo (lato accoppiamento): MF10x1 mm
- Lunghezza della spalla (lato accoppiamento): 26,3 mm
- &Osso; tallone (sulla faccia terminale): 17 mm
- Filo (sulla faccia terminale): MF10x1 mm
- Ø pedivelle: 69,9 mm
- Larghezza delle pedivelle: 34 mm
- Ø occhio di biella in alto: 15 mm
- Ø perno di biella in basso: 16 mm
- Lunghezza biella (da centro a centro): 90 mm
- Corsa: 43 mm
- Peso (inclusa biella): 970 grammi
- Dimensione cuscinetto a rullini: Ø 12 / 15 x 14,7 mm (asse 12)
Nota: Il dado della frizione deve essere serrato a una coppia massima di 28 Nm.
Potete trovare i cuscinetti e i paraoli corrispondenti nella sezione accessori.
Prodotto di qualità del produttore portoghese Rito.
Dettagli
| Dimensione cuscinetto a rullini | 12 / 15 x 15 mm (axe 12) |
| Produttore | Rito |
| Materiale | Acciaio |
| Tipo di guancia | Guance piene |
| Corsa dell'albero a gomiti | 43 mm |
| Tipo di filettatura | MF10x1 (filettatura a passo fine) |
| Lunghezza della biella centro-centro | 90 mm |
| Lunghezza totale perno lato frizione | 74 mm |
| Lunghezza totale lato accensione perno manovella | 67 mm |
| Ø nastri a manovella | 69.9 mm |
| Lunghezza della filettatura | 11 mm, 14 mm |
| Ø Occhio di biella | 15 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Ø Sede del cuscinetto (lato frizione) | 17 mm |
| Peso | 970 g |
| Ø Sede del cuscinetto (lato accensione) | 17 mm |
| Reti a manovella larghe | 34 mm |
| Lunghezza 1° paragrafo | 9 mm |
| Lunghezza 2° paragrafo | 14.5 mm |
| Lunghezza 3° paragrafo | 25 mm |
| Ø 1° passo (lato accoppiamento) | 22 mm |
| Area di applicazione | Corsa, Sintonizzazione |
| Ø 2° spalla (lato accoppiamento) | 17 mm |
| Ø 3° passo (lato accoppiamento) | 15 mm |
| Lunghezza della spalla (lato di accensione) | 26.3 mm |
| Numero di marce | 1 Stk |
Adatto ai seguenti modelli
| Puch | E50 |
