Pistone di ricambio da 38 mm con due fasce rettangolari con blocco del fianco (FS) adatto per cilindri originali rivestiti di nichel e argento di Puch Maxi S / N e Puch X30 Sport. Adatto anche per i cilindri in ghisa dei ciclomotori Puch X30 NG-2A / NG-2AH e Puch X30 Velux.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
Tolleranza numero 1

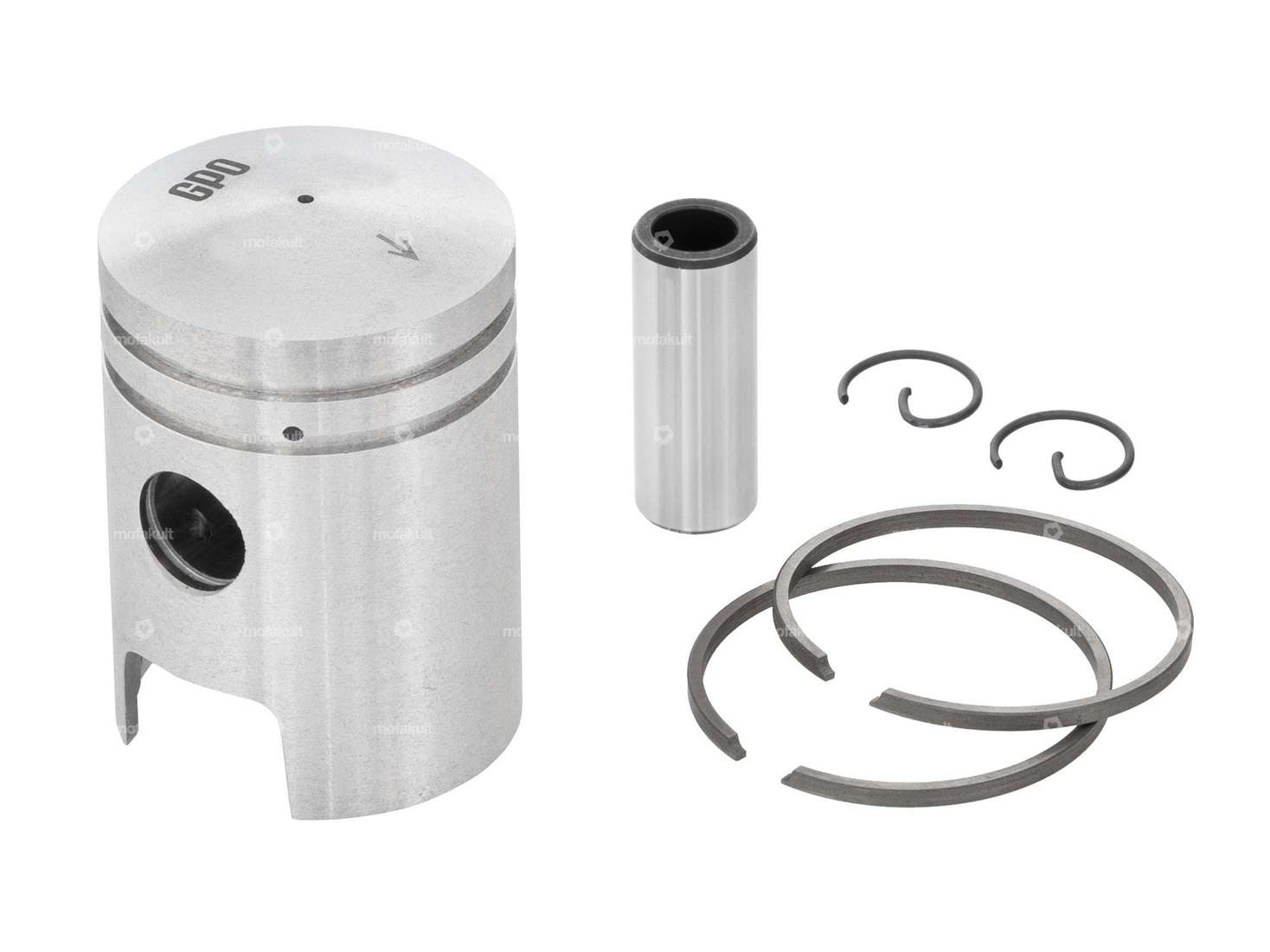

Il kit del pistone contiene spinotti, clip del pistone e fasce elastiche.
Troverete gli strumenti di montaggio appropriati, i bloccaggi degli spinotti e, se necessario, il cilindro corrispondente nella sezione accessori.
Buon ricambio standard economico. GPO – SOLO PARTI BUONE.
Dettagli
Produttore | OPG |
Diametro nominale | 38 mm |
Ø esterno del pistone (A) | 37.95 mm |
Ø spinotto del pistone (B) | 12 mm |
Altezza di compressione (C) | 22.7 mm |
Curvatura (D) | 3.3 mm |
Altezza totale del pistone (E) | 55 mm |
Numero di fasce elastiche (F) | 2 Stk |
Stampo per fasce elastiche | Anello rettangolare |
Impatto dell'anello del pistone | Dispositivo di sicurezza laterale (FS) |
Gruppo di tolleranza | 1 |
Adatto ai seguenti modelli
Puch | E50 ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
