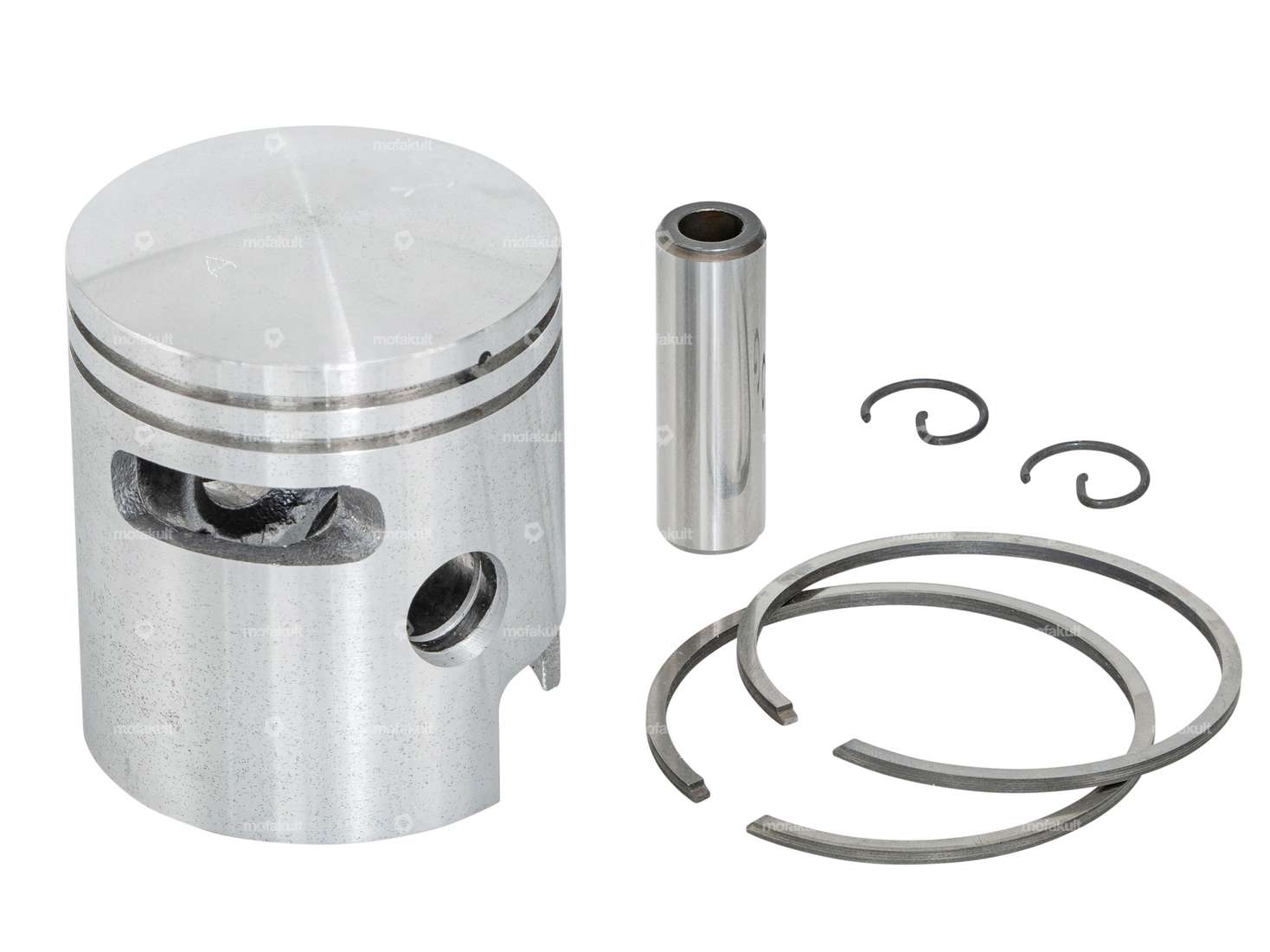

Pistone di ricambio da 43 mm con due fasce rettangolari da 1,5 mm con bloccaggio del fianco (FS) per ciclomotori / ciclomotori Piaggio Ciao, Si, Bravo e Boxer con kit cilindro Athena da 43 mm.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. Inoltre è possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
Tolleranza tipo: A
Nota: si consiglia di controllare la lunghezza della scanalatura per le parti di spinta e di ristampare se necessario, poiché spesso non corrisponde alle scanalature del cilindro.
Il kit pistone contiene spinotti, fermi pistone e fasce elastiche.
Troverete gli strumenti di montaggio appropriati, i bloccaggi degli spinotti e, se necessario, il cilindro corrispondente nella sezione accessori.
Prodotto di qualità del produttore italiano Athena.
Dettagli
| Produttore | Atena |
| Ø esterno del pistone (A) | 42.9 mm |
| Ø spinotto del pistone (B) | 10 mm |
| Altezza di compressione (C) | 26.52 mm |
| Curvatura (D) | 2.4 mm |
| Altezza totale del pistone (E) | 50.4 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Diametro nominale | 43 mm |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Dispositivo di sicurezza laterale (FS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Gruppo di tolleranza | A |
| Peso del pistone | 87 g |
Adatto ai seguenti modelli
| Piaggio | Ciao - Ciao, Ciao, Ciao, Ciao Si Bravo/Superbravo Boxer Grillo |
