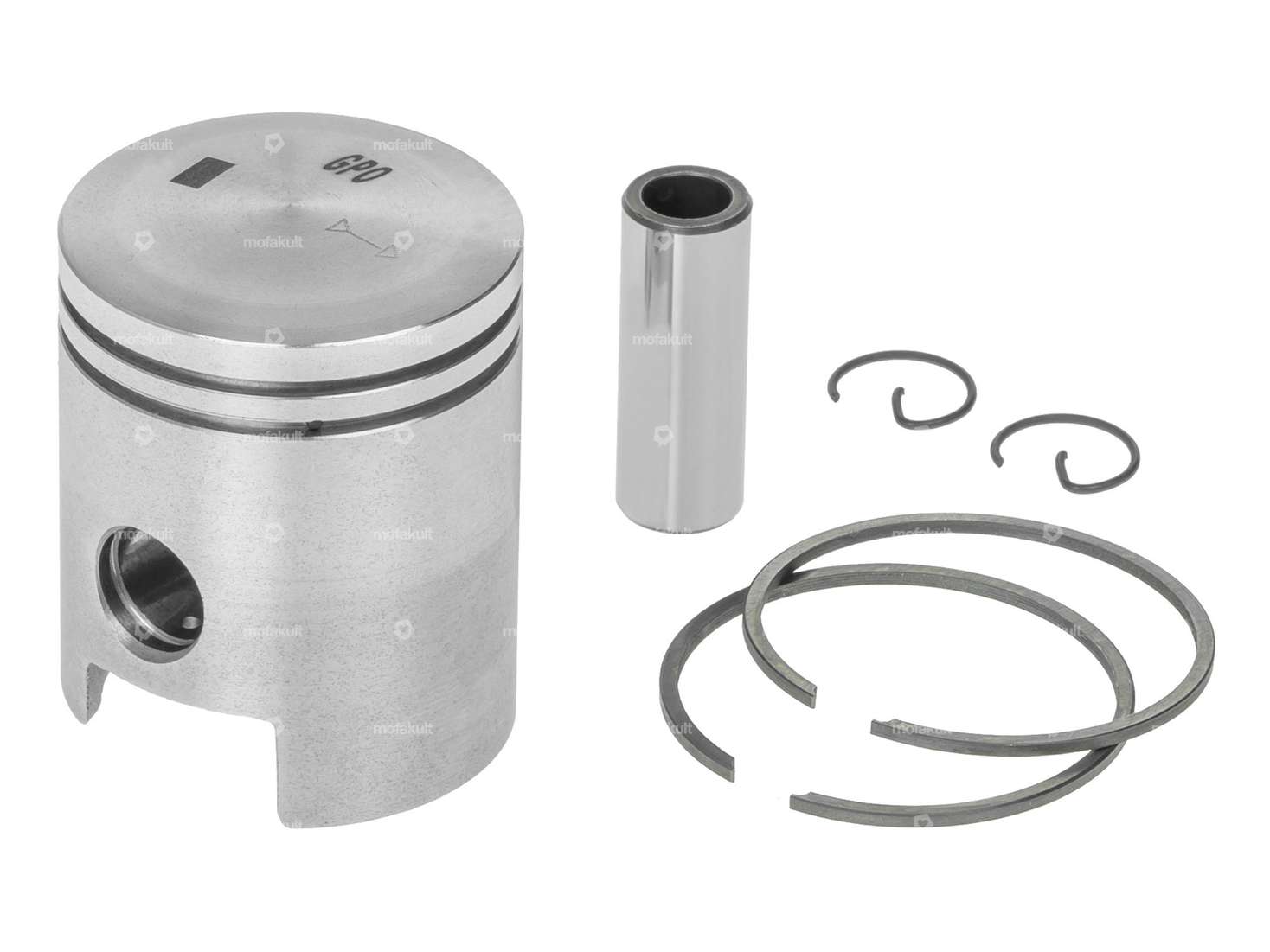

Pistone da 41 mm con due fasce rettangolari da 1,5 mm con fusibile interno (IS) per il vostro ciclomotore / ciclomotore con motore Sachs 502, 50/2, 50/3 e 50/4.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, il loro spinotto e i tipi di bloccaggio sulla legenda nelle immagini.
La gonna del pistone è accorciata di 4 mm sul lato di ingresso.
Consigliamo un gioco del pistone di 0,06-0,07 mm, quindi il cilindro dovrebbe avere un alesaggio di 41. 02 - 41,03 mm.02 - 41,03 mm.
Il kit del pistone contiene spinotti, fermi del pistone e fasce elastiche.
Troverete gli attrezzi di montaggio corrispondenti, le fasce elastiche, i bloccaggi degli spinotti ecc. nella sezione accessori.
Buon ricambio standard economico. GPO – SOLO PARTI BUONE.
Dettagli
| Produttore | OPG |
| Ø esterno del pistone (A) | 40.96 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 2.5 mm |
| Altezza totale del pistone (E) | 52 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Diametro nominale | 41 mm |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Peso del pistone | 90 g |
Adatto ai seguenti modelli
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 503 - AAL, ABL, 2AL / 2BL |
