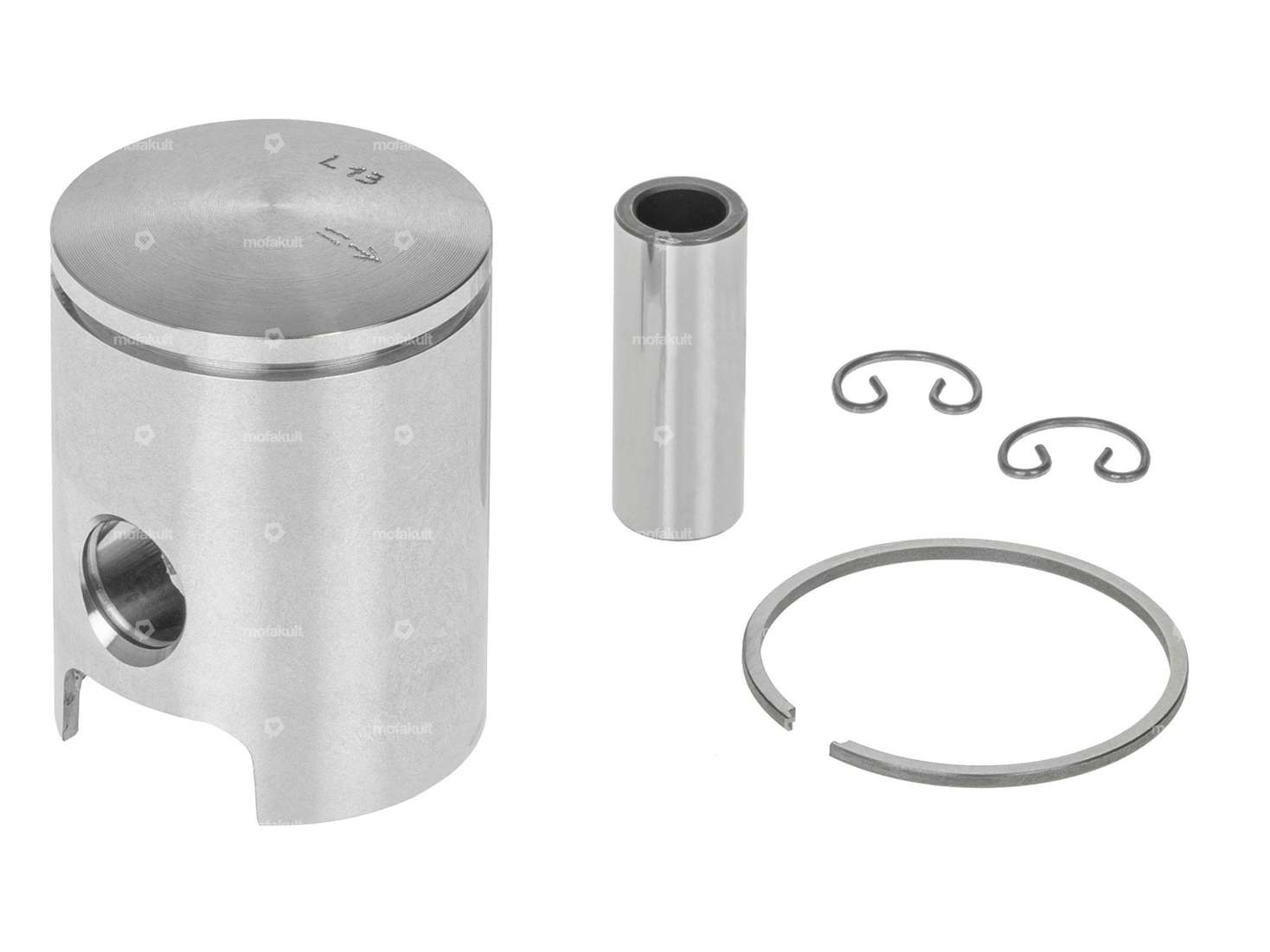

Pistone da 38,0 mm con fascia rettangolare da 1,5 mm con anello di sicurezza interno (IS) adatto per motori Sachs 503 AB / AC.
Il dimensionamento dettagliato del pistone secondo il disegno tecnico è riportato nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
Tolleranza: E
Il kit pistone contiene spinotti, fermi pistone e fasce elastiche.
È possibile trovare i relativi attrezzi di montaggio, fasce elastiche, fermi spinotto ecc. nella sezione accessori.
Ricambio originale Sachs: A5685E
Prodotto di qualità del costruttore italiano Meteor.
Dettagli
| Produttore | Meteora |
| Diametro nominale | 38 mm |
| Ø esterno del pistone (A) | 38 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 3 mm |
| Altezza totale del pistone (E) | 51 mm |
| Numero di fasce elastiche (F) | 1 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Gruppo di tolleranza | E |
| Pezzo di ricambio Pony n. | A5685E |
| Codice ricambio Sachs. | 0286 382 306 |
Adatto ai seguenti modelli
| Sachs | 503 - AB, AC |
