Pistone da 38 mm con due fasce rettangolari da 2 mm con bloccaggio del fianco (FS) per ciclomotori / ciclomotori originali Puch Maxi e X30 Sport.
Le dimensioni dettagliate del pistone secondo il disegno tecnico sono riportate nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
Tolleranza n. 6

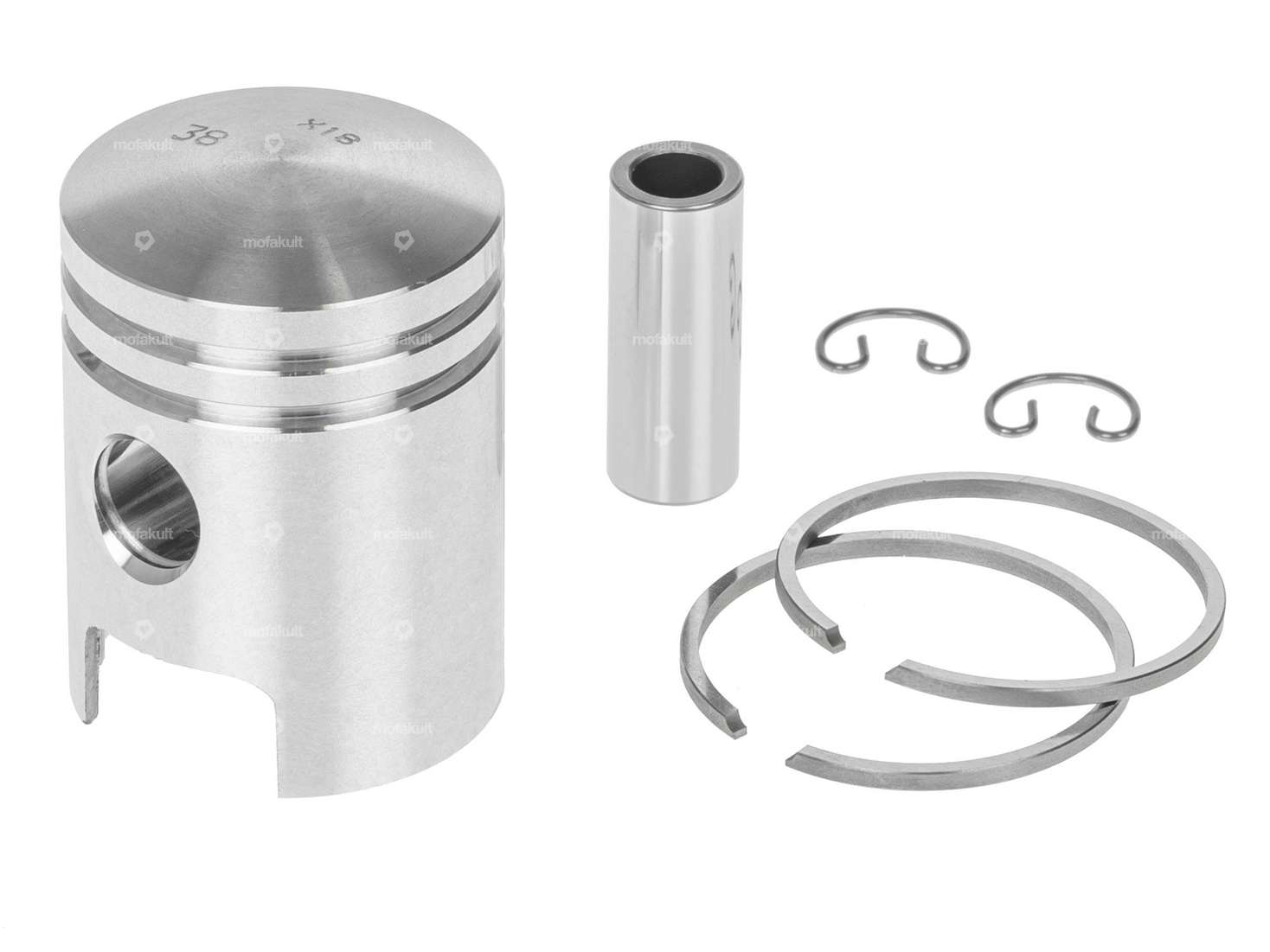

Il kit pistone comprende spinotto, clip pistone e fascia elastica.
Troverete l'attrezzo di montaggio corrispondente, i bloccaggi dello spinotto e il cilindro corrispondente nella sezione accessori.
Prodotto di qualità del produttore italiano Meteor.
Dettagli
Produttore | Meteora |
Ø esterno del pistone (A) | 38 mm |
Altezza di compressione (C) | 22.7 mm |
Curvatura (D) | 3.3 mm |
Altezza totale del pistone (E) | 52.5 mm |
Numero di fasce elastiche (F) | 2 Stk |
Diametro nominale | 38 mm |
Stampo per fasce elastiche | Anello rettangolare |
Ø spinotto del pistone (B) | 12 mm |
Impatto dell'anello del pistone | Dispositivo di sicurezza laterale (FS) |
Altezza dell'anello del pistone | 2 mm |
Gruppo di tolleranza | 6 |
Adatto ai seguenti modelli
Puch | E50 ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
