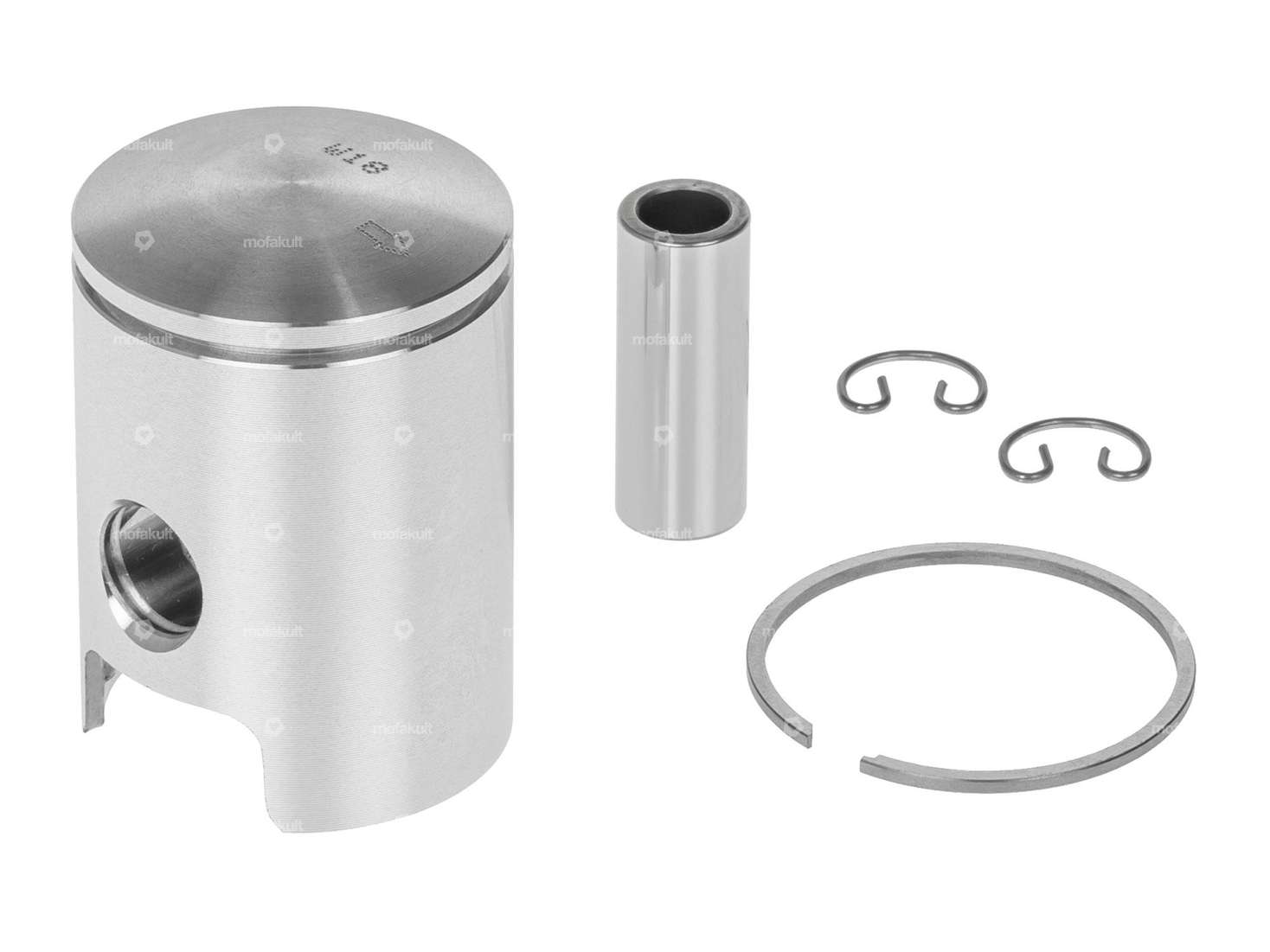

Pistone da 37,98 mm con fascia rettangolare da 1,5 mm con anello di sicurezza interno (IS) adatto per ciclomotori Sachs / ciclomotori con motori 503 ADV.
Il dimensionamento dettagliato del pistone secondo il disegno tecnico è riportato nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, le loro dimensioni e i tipi di bloccaggio sulla legenda nelle immagini.
Tolleranza C
Il kit pistone contiene spinotti, clip per pistone e fasce elastiche.
Troverete l'attrezzo di montaggio corrispondente, i bloccaggi degli spinotti del pistone e, se necessario, il cilindro corrispondente nella sezione accessori.
Numero di ricambio originale Sachs: A2270C
Prodotto di qualità del produttore italiano Meteor.
Dettagli
| Diametro nominale | 38 mm |
| Produttore | Meteora |
| Ø esterno del pistone (A) | 37.98 mm |
| Altezza di compressione (C) | 28 mm |
| Curvatura (D) | 3 mm |
| Altezza totale del pistone (E) | 54 mm |
| Numero di fasce elastiche (F) | 1 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
| Altezza dell'anello del pistone | 1.5 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Gruppo di tolleranza | C |
| Peso | 76 g |
Adatto ai seguenti modelli
| Sachs | 503 - ADV |
