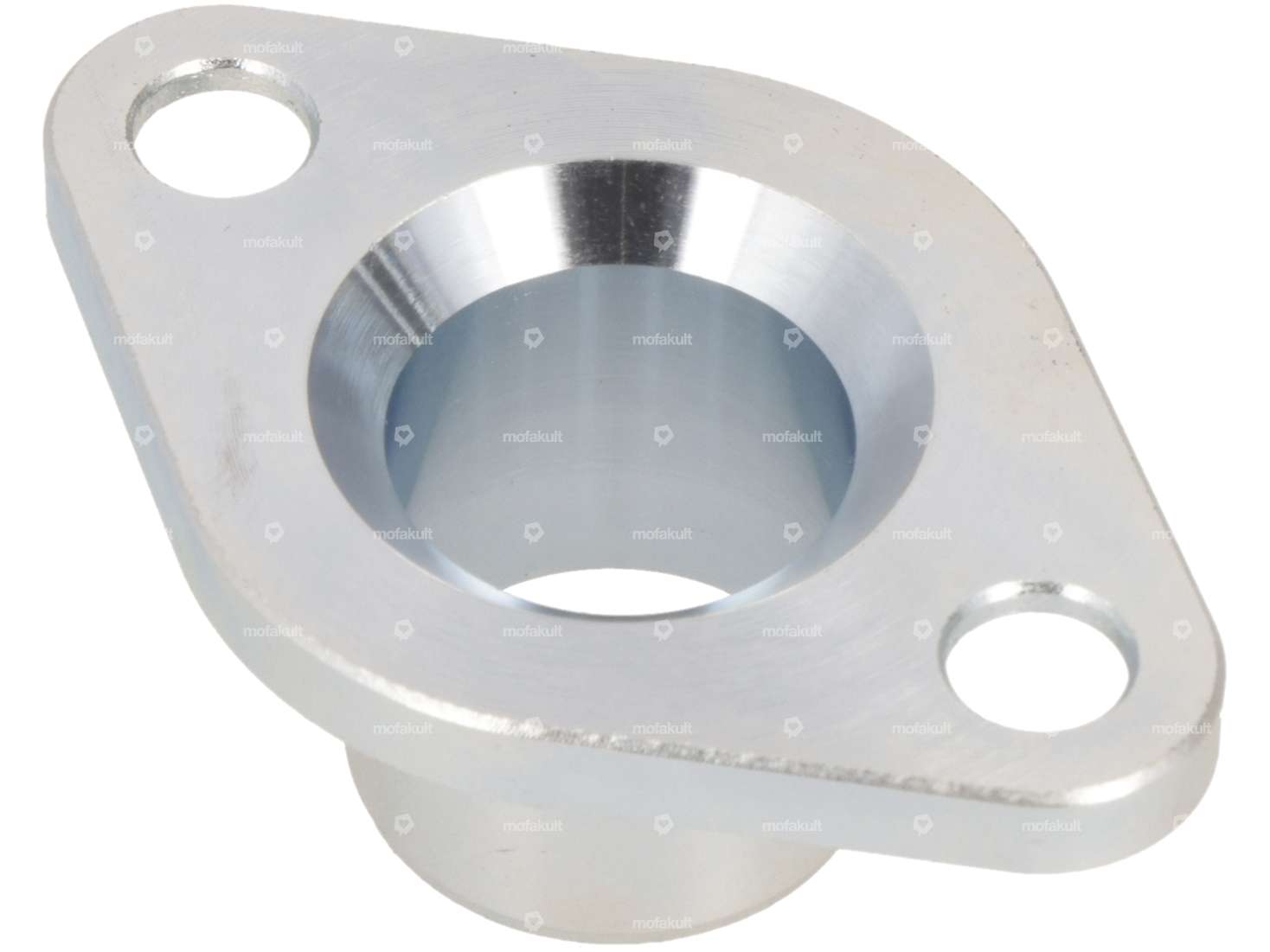

Adattatore di scarico lavorato a macchina in acciaio zincato, adatto al cilindro Athena del vostro ciclomotore / ciclomotore con motore Sachs 504, 505 o 508.

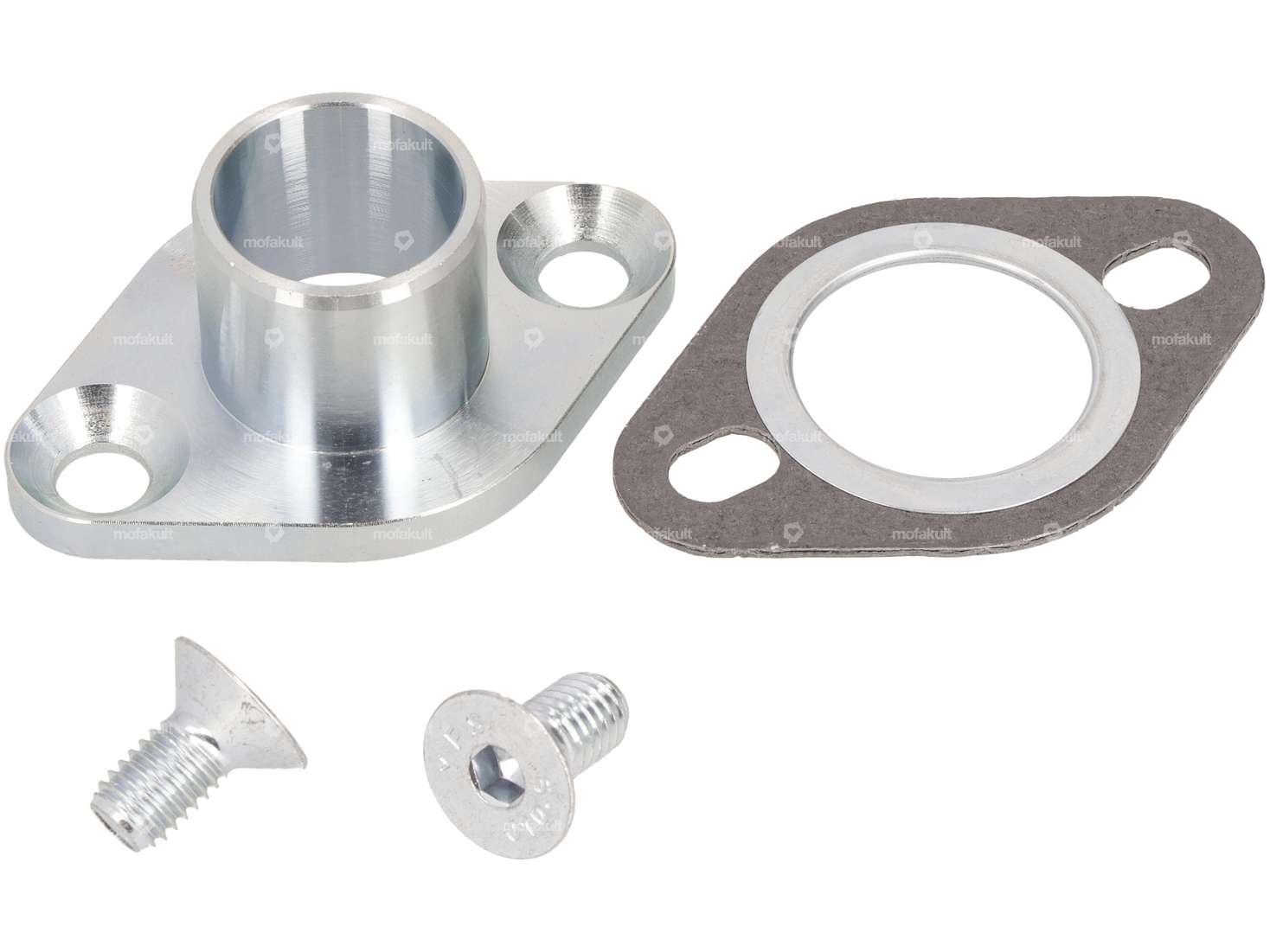

Come è noto, la flangia di scarico Athena inclusa nel set di cilindri può essere montata solo con regolazioni difficili a causa di fori errati e di una guarnizione mancante. L'adattatore di scarico swiing® viene fornito con una guarnizione e le viti svasate corrispondenti e risolve questo problema senza alcun lavoro di regolazione.
I kit cilindri interessati del marchio Athena sono disponibili nella sezione accessori.
Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
Dettagli
| Produttore | swiing® parti ingegnose |
| Materiale | Acciaio |
| Superficie | zincato (blu) |
| Ø interno | 22 mm |
| Lunghezza totale | 67 mm |
| Ø esterno | 26 mm |
| Larghezza | 43 mm |
| Altezza | 25.5 mm |
| Ø foro di montaggio | 8.3 mm |
| Spaziatura tra i fori | 50 mm |
Adatto ai seguenti modelli
| Sachs | 50/4 505 (mit Tretwelle) - 1A (AT), 2 A (HG) 508 - 1 A 535 |
