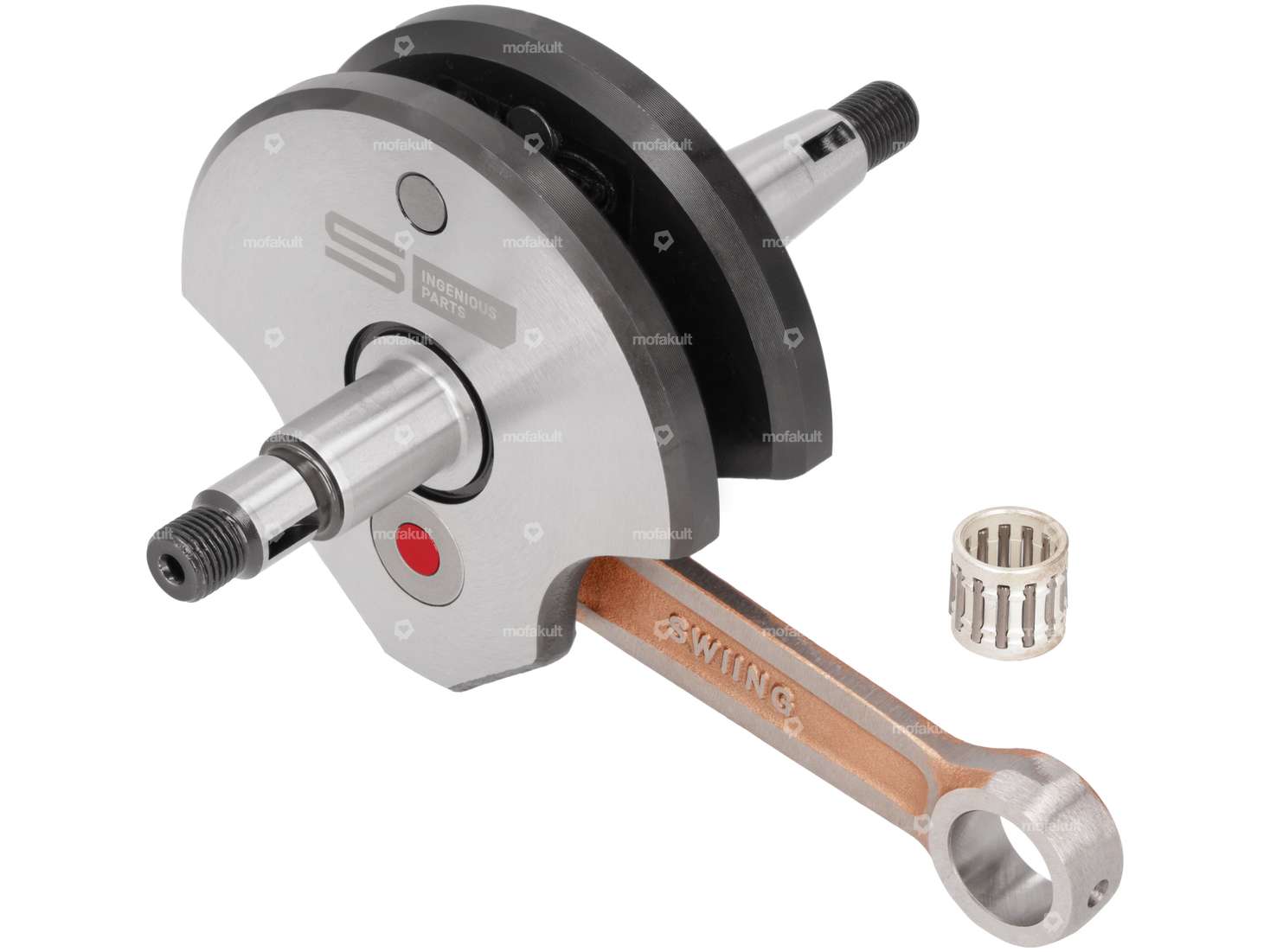

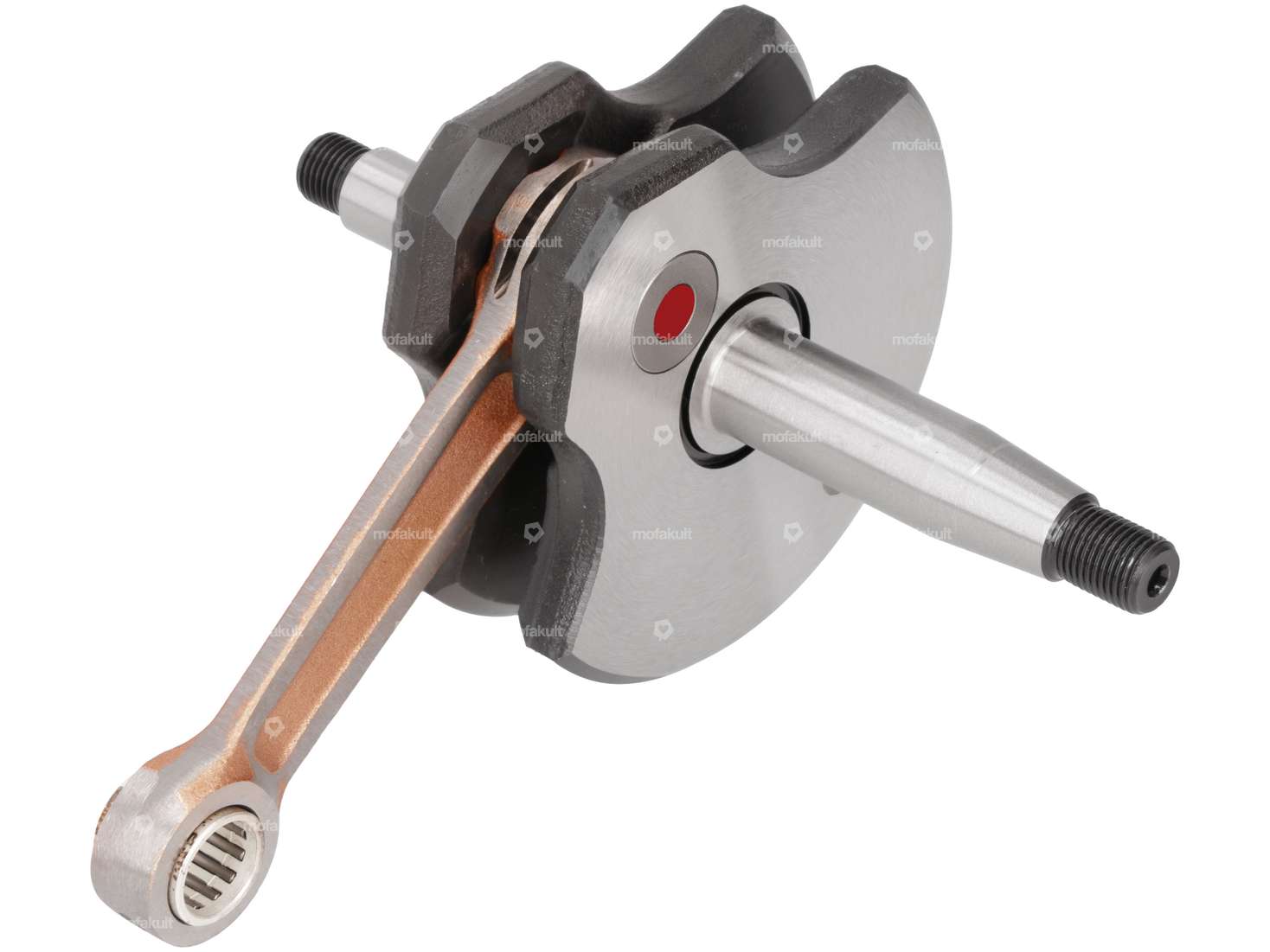

Albero motore di fascia alta adatto ai ciclomotori / ciclomotori manuali Sachs 503 2 AL, 2 BL.
La limitata "Wolfram Edition" della versione di albero motore da corsa 2.0 precedentemente offerta è un albero motore estremamente preciso e finemente bilanciato, sviluppato appositamente per le corse.
I fori di equilibratura sono sigillati con il metallo pesante tungsteno, che consente di ottenere un rapporto di equilibratura assolutamente perfetto e quindi un funzionamento regolare con vibrazioni minime.
Il rapporto di equilibratura dell'albero da corsa è stato appositamente adattato ai cilindri con un diametro di 41 mm. La biella piena è dotata di un bullone di biella più stabile da 16 mm e di un piede di biella scanalato supplementare. Inoltre, i cuscinetti di biella sono in argento e si distinguono per le eccellenti proprietà di funzionamento in emergenza.
Il cuscinetto a rullini (12/15 x14,2 mm) è incluso nella fornitura.
I cuscinetti e i paraoli corrispondenti si trovano nella sezione accessori.
Consiglio per l'installazione:
Il passaggio tra le razze della manovella e il perno di manovella è dotato di un leggero raggio di rinforzo. Per poter distanziare in modo pulito, è necessario utilizzare prima una rondella distanziale da 16 x 1 mm a sinistra e a destra, che si appoggia in modo pulito sullo smusso ed è quindi centrata in modo ottimale. Gli altri dischi distanziatori possono essere utilizzati normalmente con Ø 15 mm.Prodotto eccezionale per le più alte esigenze del marchio di qualità swiing®.
Dettagli
| Produttore | swiing® parti ingegnose |
| Area di applicazione | Alta gamma |
| Tipo di guancia | standard |
| Corsa dell'albero a gomiti | 42 mm |
| Tipo di filettatura | MF10x1 (filettatura a passo fine) |
| Lunghezza della biella centro-centro | 85 mm |
| Lunghezza totale perno lato frizione | 43.1 mm |
| Lunghezza totale lato accensione perno manovella | 63.4 mm |
| Ø nastri a manovella | 85 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Ø Occhio di biella | 15 mm |
| Peso | 901 g |
| Ø Sede del cuscinetto (lato frizione) | 15 mm |
| Ø Sede del cuscinetto (lato accensione) | 15 mm |
| Lunghezza della filettatura | 8 mm, 12 mm |
| Dimensione cuscinetto a rullini | 12 / 15 x 14.2 mm (axe 12) |
| Reti a manovella larghe | 30 mm |
| Lunghezza 1° paragrafo | 21 mm |
| Lunghezza 2° paragrafo | 14 mm |
| Ø 1° passo (lato accoppiamento) | 15 mm |
| Ø 2° spalla (lato accoppiamento) | 12 mm |
| Lunghezza della spalla (lato di accensione) | 34 mm |
| Numero di marce | 2 Stk |
Adatto ai seguenti modelli
| Sachs | 503 - 2AL / 2BL |
