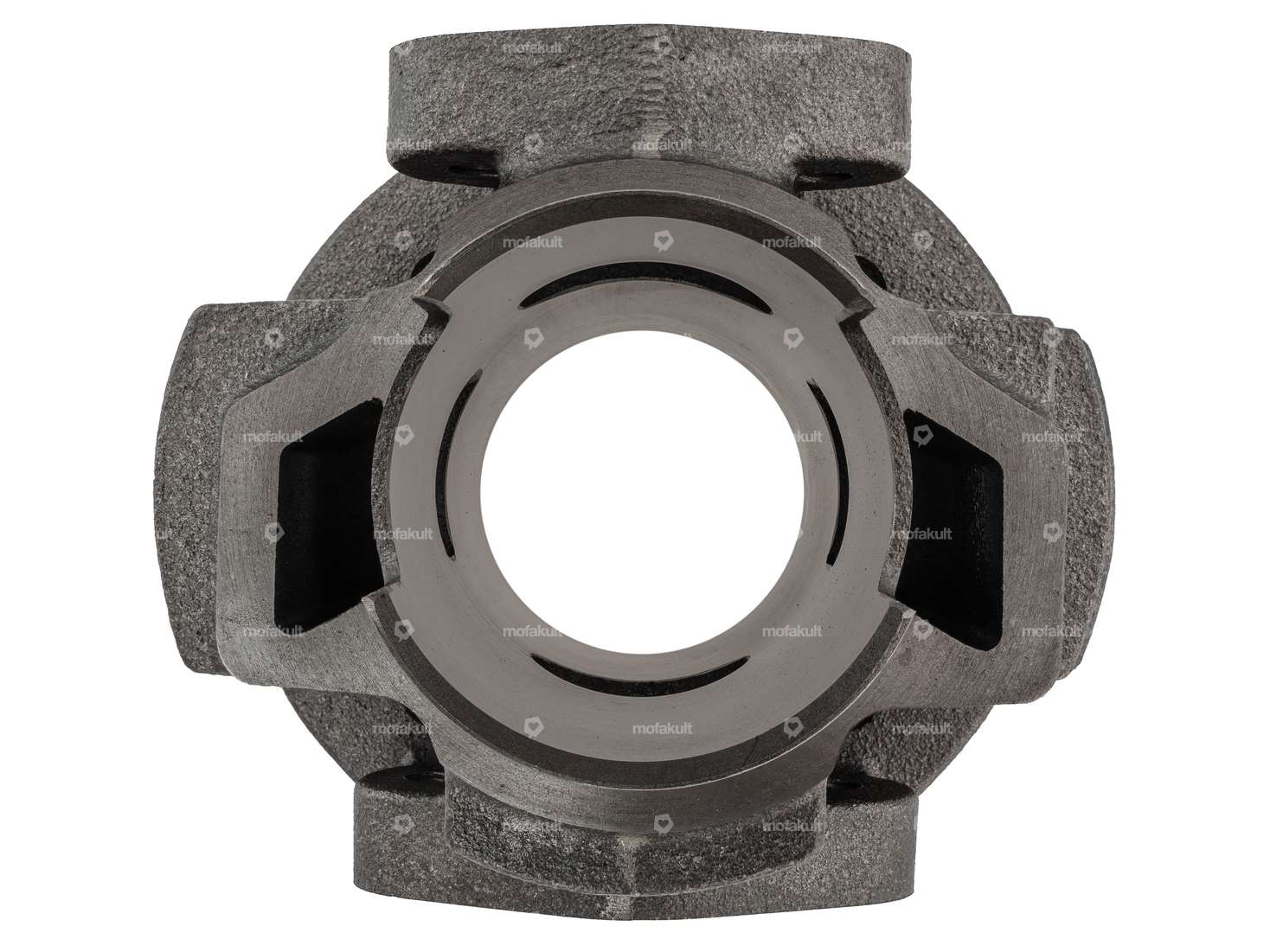

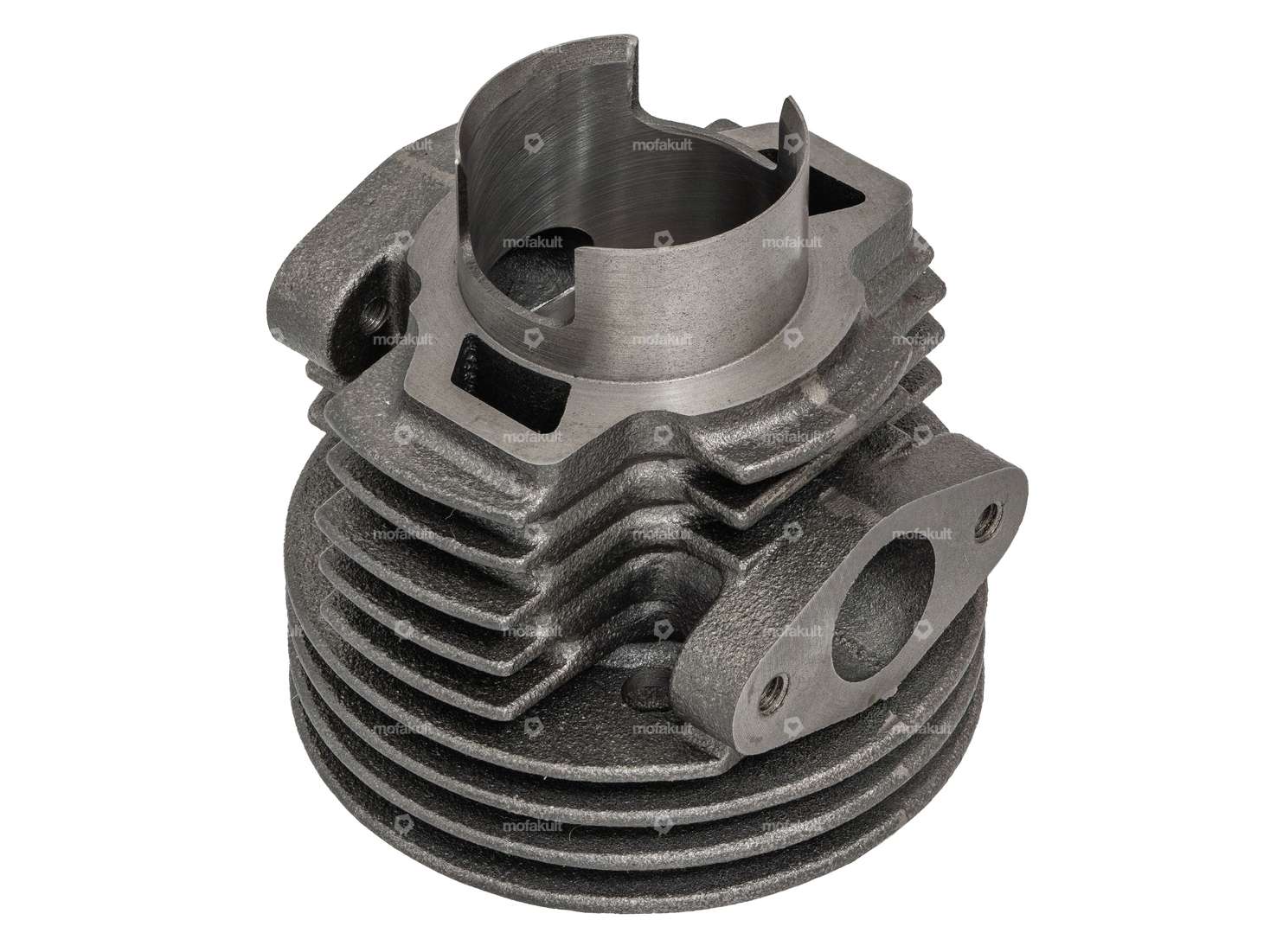

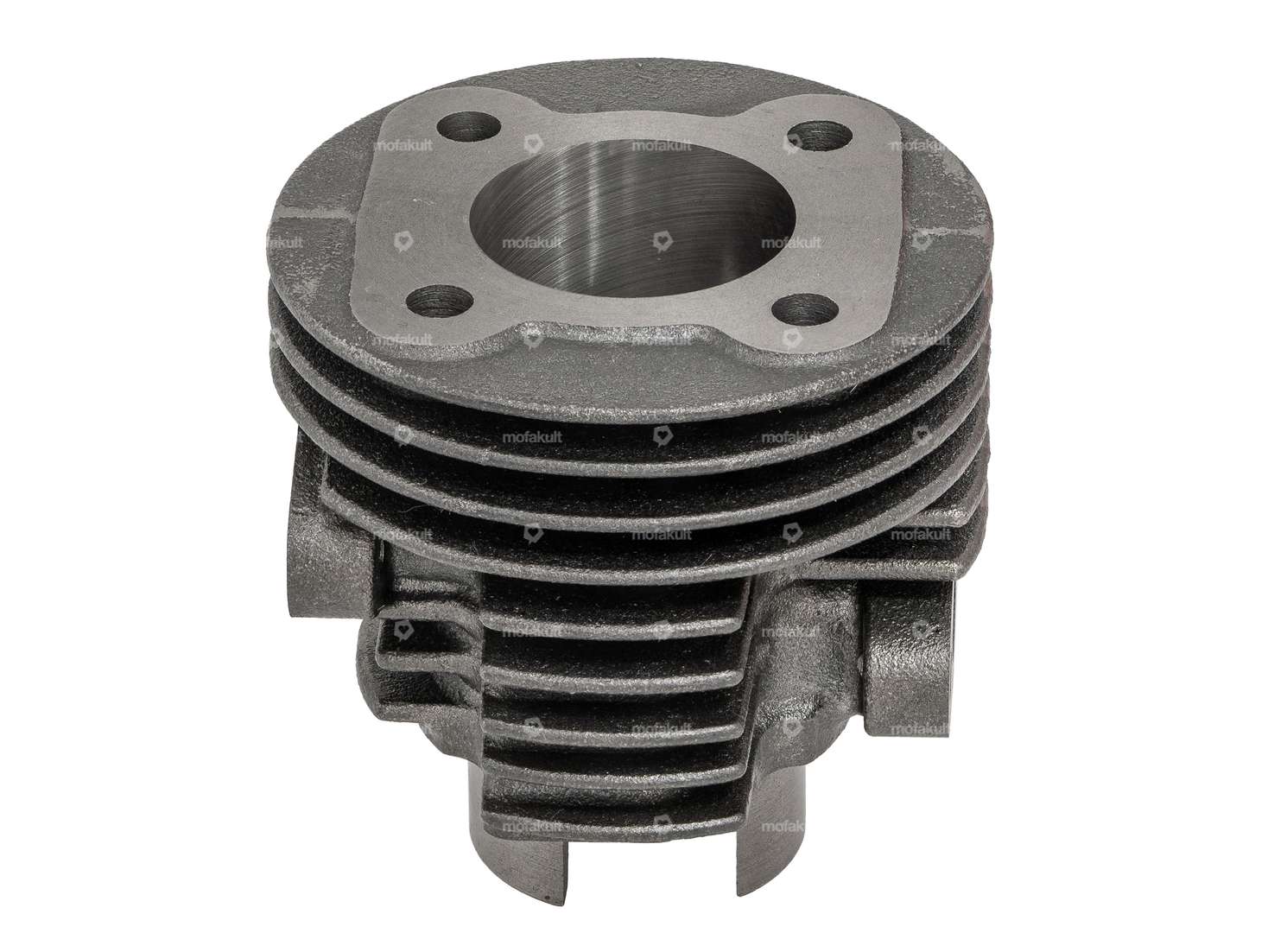

Kit de cylindres de 40 mm avec axe de piston de 12 mm pour ton Puch X30 Velux et Puch X30 NG-2AH Mofa / Moped.
Le cylindre s'adapte en outre, avec son diamètre de col de cylindre de 43 mm, aux petits moteurs comme MS, VS, DS, VZ et M50.

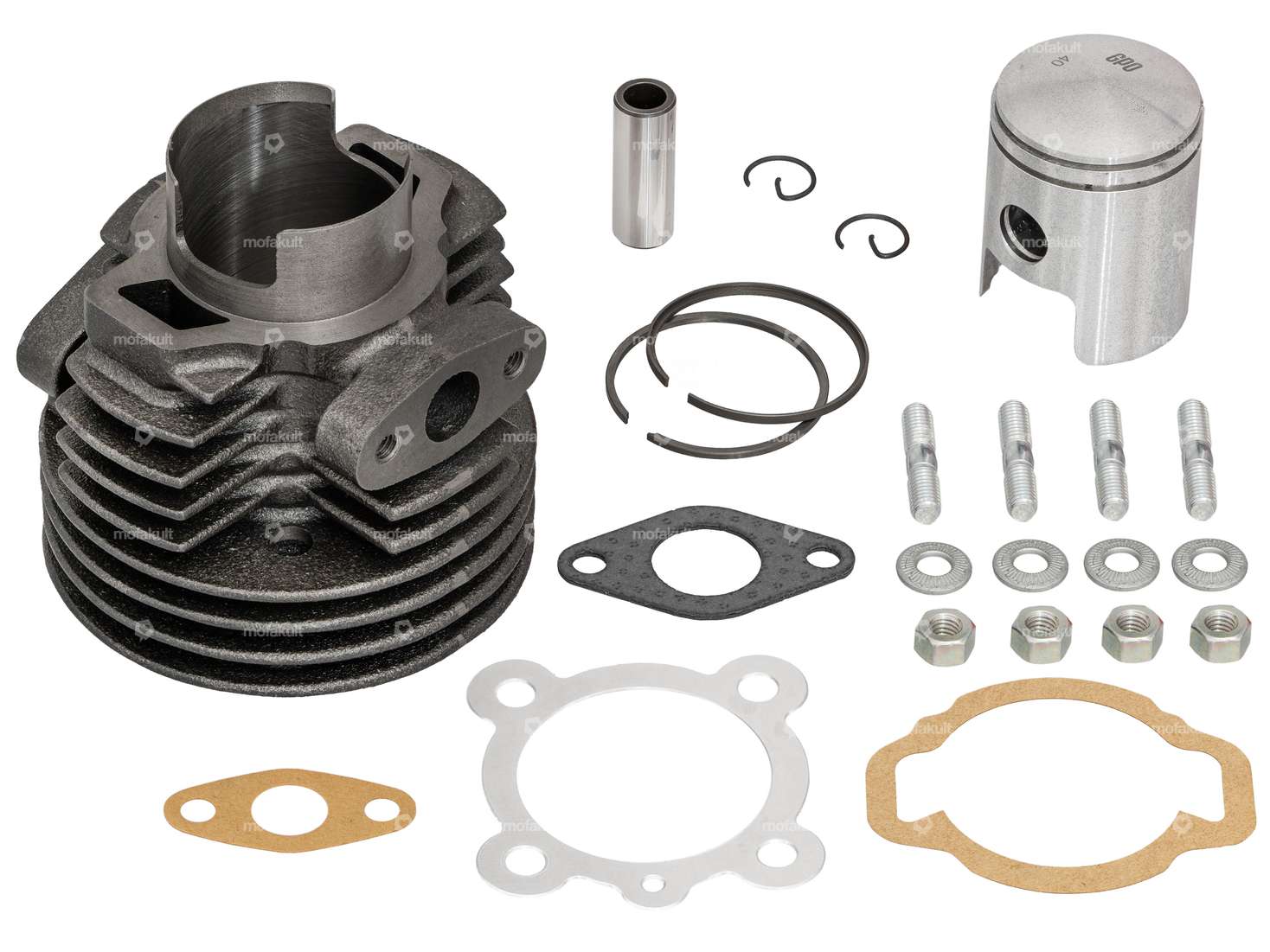

Le kit de cylindre de course sans plombage comprend le cylindre, le kit de piston, le jeu de joints et les goujons.
Remarque: Sur les moteurs Puch Velux, la petite fente au niveau de la surface d'étanchéité vers le cylindre doit être coulée pour que le kit de cylindre soit étanche.
Pour cela, nous recommandons d'utiliser le métal liquide 2K de Wekem.
Tu trouveras le métal de réparation correspondant ainsi que d'autres pièces de montage comme la culasse, le système d'échappement, etc. dans les accessoires.
Fabriqué par la marque de qualité swiing - swiss ingenious.
L'ensemble comprend les éléments fixes suivants :
Hauteur de compression (C): 22.5 mm · Diamètre nominal: 40 mm · Bombage (D): 3.4 mm · Joint de segment de piston: protection intérieure (PI) · Moule à segments de piston: Anneau en L, Anneau rectangulaire · Hauteur du segment de piston: 2 mm, 1.5 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Hauteur totale du piston (E): 52.5 mm · Ø extérieur du piston (A): 39.94 mm · Fabricant: GPO · Poids du piston: 89 g
Type de filetage: M6x1 (filetage standard) · Classe de résistance: 10.9, 8 · Ouverture de clé SW: 10 mm · Longueur du filetage: 12 mm · Entraînement: Six pans extérieurs · Longueur totale: 30 mm · Diamètre: 6 mm · Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu
Nombre de composants: 4 pcs · Décompresseur: Oui · Distance entre les trous de sortie: 42 mm · Distance entre les trous de l'entrée: 38 mm · Schéma des trous [mm]: 44 x 44 mm · Champ d'application: Tuning · Ø intérieur de la sortie: 22 mm · Ø du cylindre: 40 mm, 41 mm · Fabricant: GPO
Détails
| Fabricant | swiing |
| Camouflé | Non |
| Matériau | Fonte grise |
| Course du vilebrequin | 43 mm |
| Cylindrée | 55 ccm |
| Champ d'application | Tuning |
| Surface | sablé |
| Diamètre nominal | 40 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Distance entre les trous de l'entrée | 32 mm |
| Distance entre les trous de sortie | 42 mm |
| Nombre de points de fixation | 4 pcs |
| Schéma des trous [mm] | 44 x 44 |
| Filetage entrée | M6x1 (filetage standard) |
| Type de sortie | droit |
| Filetage sortie | M6x1 (filetage standard) |
Convient aux modèles suivants
| Puch | ZA50 (Refroidi par ventilateur) Z50 (X30 Velux) 2-Vitesses MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
