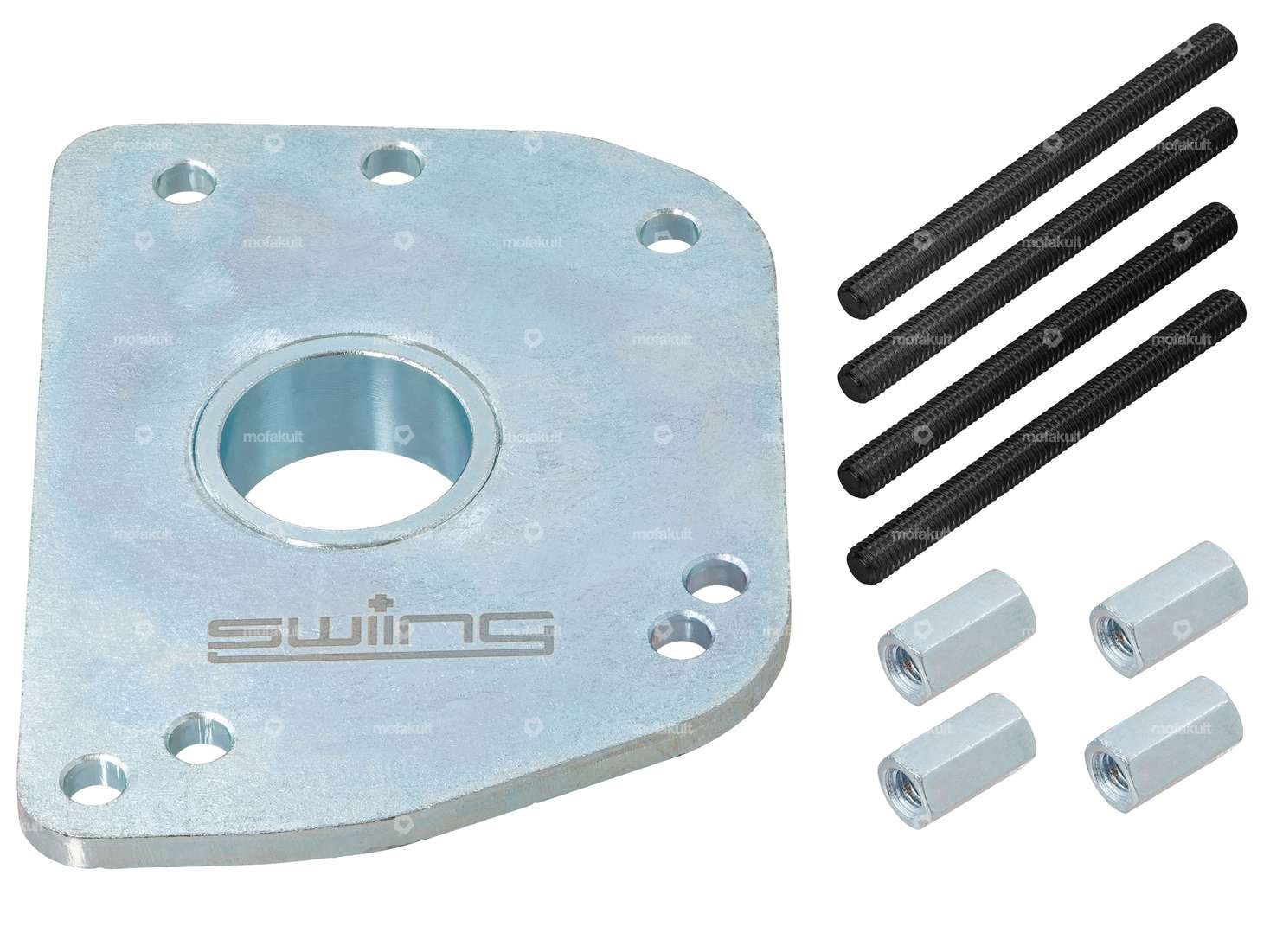

Utilitaire pour comprimer le ressort d'embrayage des cyclomoteurs Puch X30 Sport & ; Puch X30 Velux à commande manuelle.
La précontrainte du ressort permet de monter l'écrou sans effort sur le vilebrequin.
Les quatre boulons filetés à six pans creux sont vissés dans les trous filetés correspondants. En serrant les quatre écrous 3D, le ressort d'accouplement est précontraint.

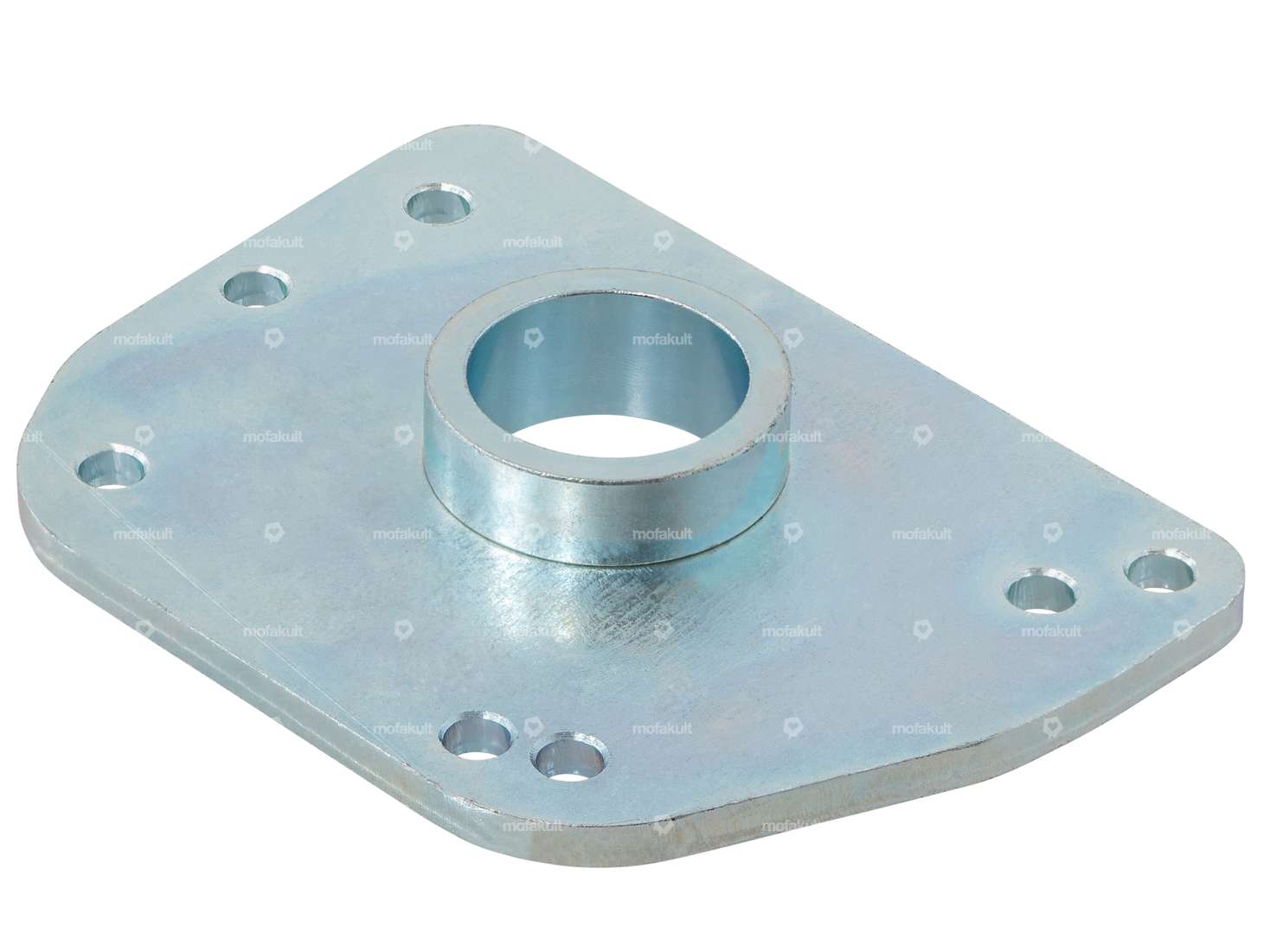

Epaisseur de la plaque de montage : 6 mm

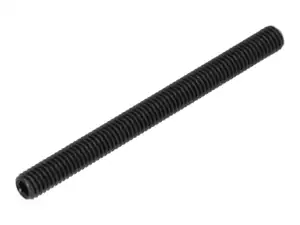

Boulons filetés : M6 x 70 mm (avec six pans creux)
Ecrous : M6 x 18 mm (SW10 mm)

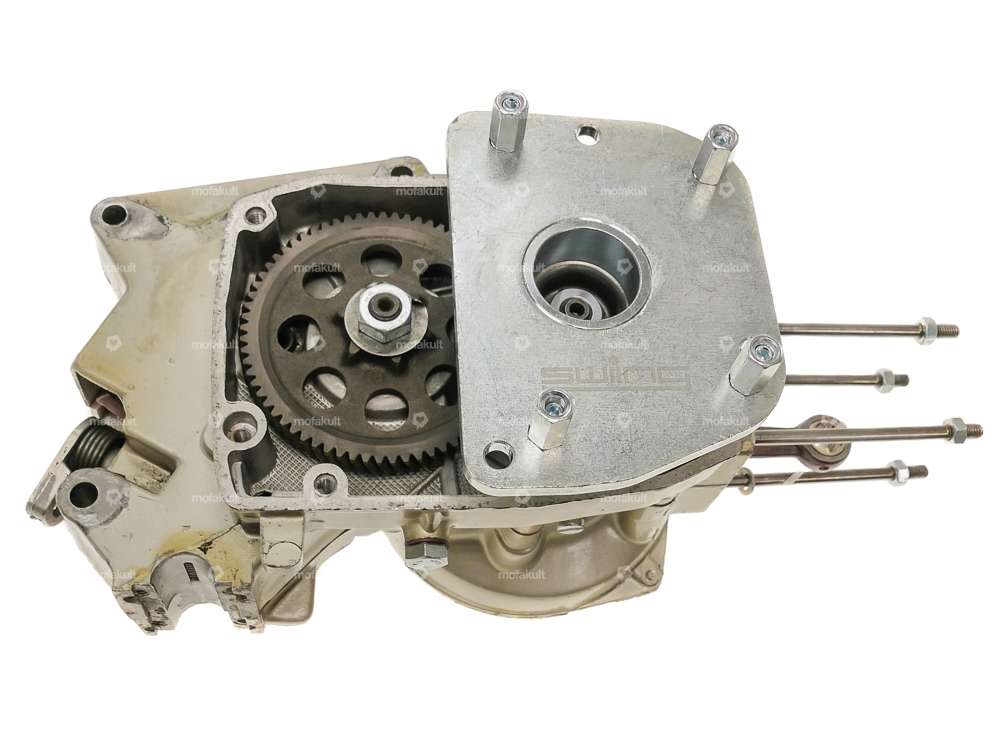

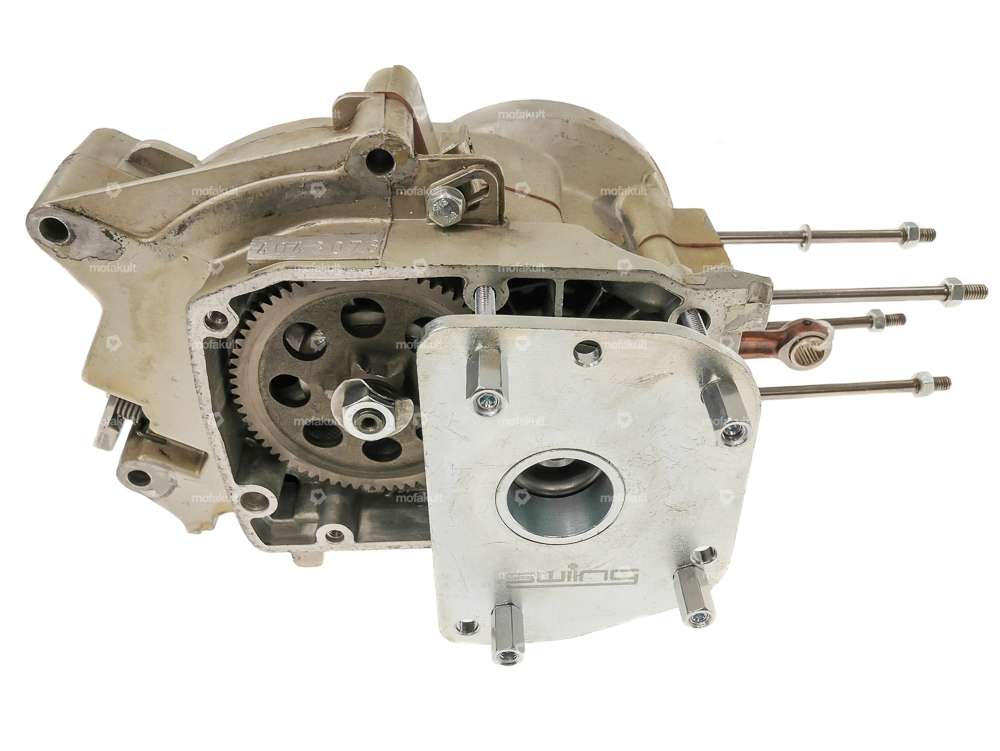

Les figures 4 et 5 servent d'illustration.
Produit exclusif pour les exigences les plus élevées de la marque de qualité swiing® ;.
Détails
Épaisseur | 6 mm |
Fabricant | swiing® pièces ingénieuses |
Matériau | Acier |
Surface | galvanisé bleu |
Type de filetage | M6x1 (filetage standard) |
Longueur totale | 130 mm |
Nombre de composants | 9 pcs |
Champ d'application | Outils spéciaux |
Largeur | 96 mm |
Convient aux modèles suivants
Puch | Z50 (X30 Sport) Z50 (X30 Velux) |
