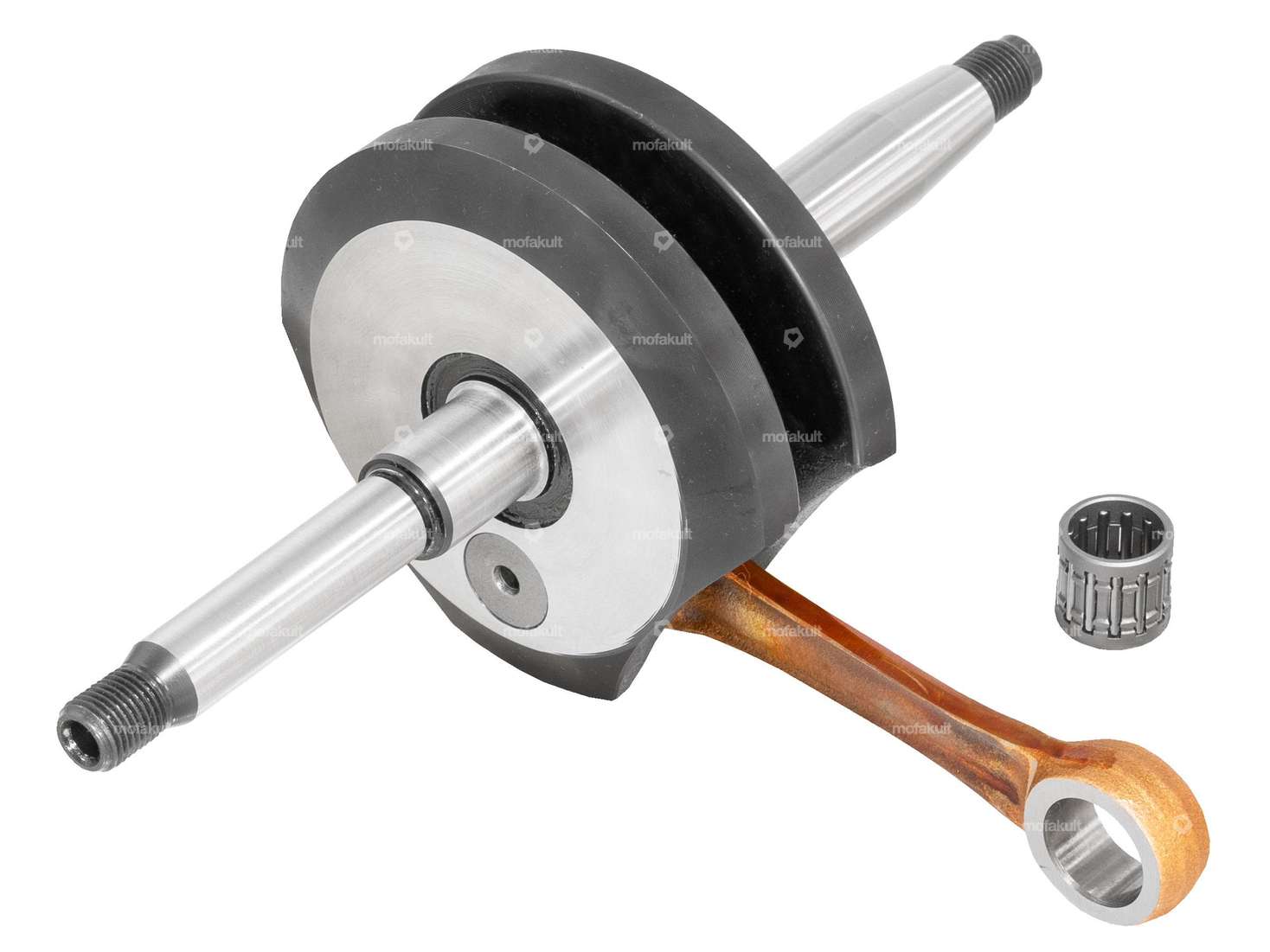

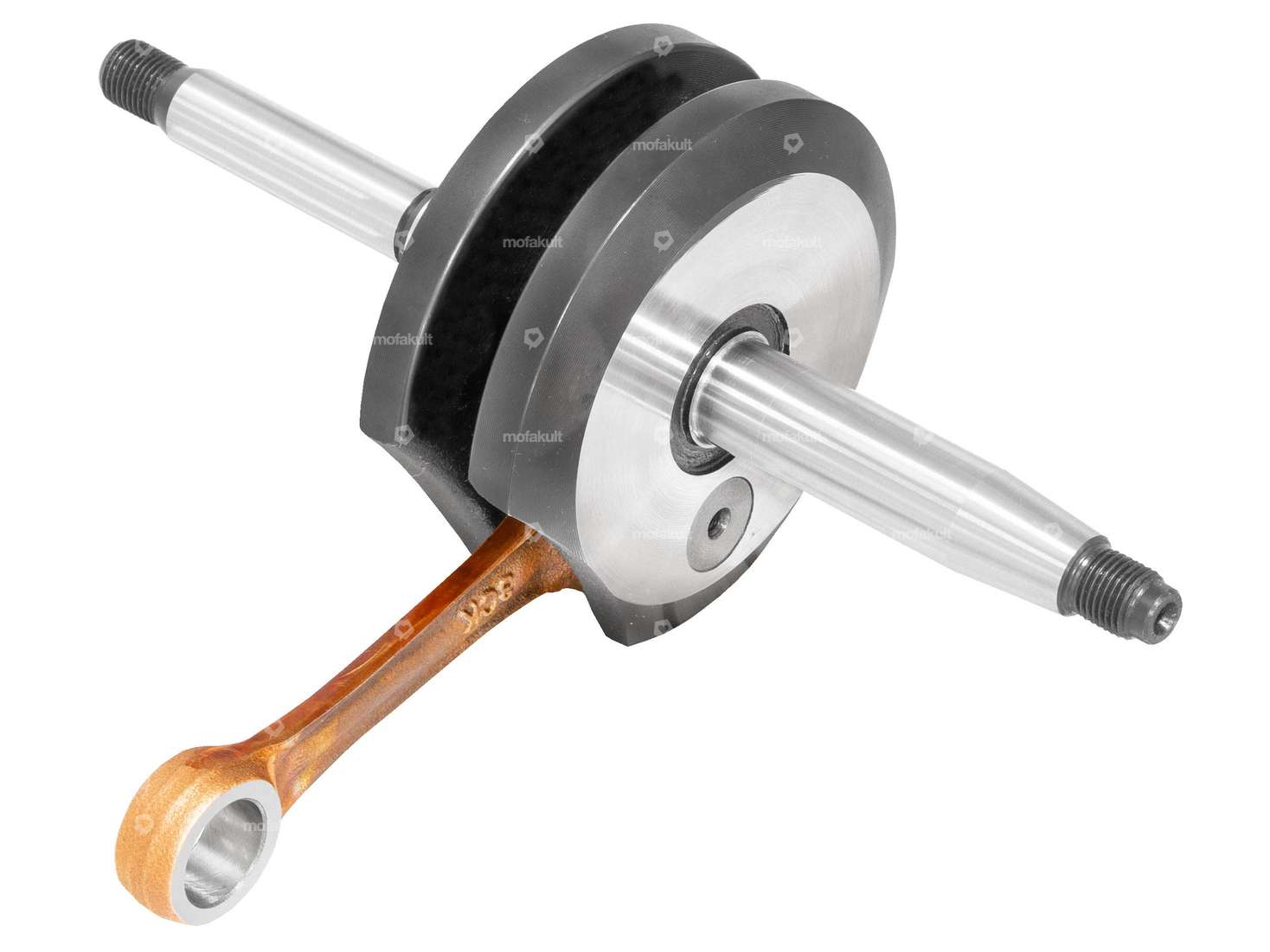

Vilebrequin adapté aux cyclomoteurs / vélomoteurs avec moteurs Sachs 505, 535 A1 et 535 AV. Entre autres, cet arbre est adapté aux modèles Hercules Prima 2, 3, 4, 5 et Optima.
Dimensions du vilebrequin:
- Longueur totale du maneton côté embrayage : 77.5 mm .
- Longueur totale du maneton côté embrayage : 73.5 mm
- Longueur du 1er talon (côté embrayage) : 18 mm
- Longueur du 2e épaulement (côté embrayage) : 44 mm .
- Ø ; 1er paragraphe (côté embrayage) : 15 mm
- Ø ; 2e paragraphe (côté embrayage) : 11.6 mm
- Filetage (côté accouplement) : MF10x1 mm
- Longueur du talon (côté accouplement) : 42.5 mm
- Ø ; talon (côté langue) : 15 mm
- Filetage (côté embout) : MF10x1 mm
- Ø ; Joues de manivelle : 79.9 mm
- Largeur des joues de manivelle : 34.3 mm
- Ø ; oeil de bielle en haut : 15 mm
- Ø ; axe de bielle en bas : 14 mm
- Longueur de la bielle (centre à centre) : 85 mm
- Course : 44 mm
- Poids (bielle comprise) : 956 grammes
- Dimension du roulement à aiguilles : Ø ; 12 / 15 x 14.2 mm (axe 12)
Le roulement à aiguilles est inclus dans la livraison.
Numéro de pièce détachée d'origine Pony : A4477
Détails
| Longueur du filetage | 12 mm |
| Matériau | Acier |
| Course du vilebrequin | 44 mm |
| Longueur de bielle centre-centre | 85 mm |
| Longueur totale du maneton côté embrayage | 77.5 mm |
| Nombre de vitesses | 1 pcs, 2 pcs |
| Longueur totale du maneton côté allumage | 73.5 mm |
| Ø des joues de manivelle | 79.9 mm |
| Ø œil de bielle | 15 mm |
| Champ d'application | Standard |
| Ø de l’axe du piston (B) | 12 mm |
| Type de filetage | MF10x1 (filetage fin) |
| Ø siège du palier (côté accouplement) | 15 mm |
| Ø siège du palier (côté allumage) | 15 mm |
| Dimension du roulement à aiguilles | 12 / 15 x 14.2 mm (axe 12) |
| Largeur des joues de manivelle | 34.3 mm |
| Longueur 1er paragraphe | 18 mm |
| Longueur 2e paragraphe | 44 mm |
| Ø 1er épaulement (côté accouplement) | 15 mm |
| Ø 2e alinéa (côté accouplement) | 11.6 mm |
| Poids | 956 g |
| Longueur du talon (côté allumage) | 42.5 mm |
| Pony numéro OEM | A4477 |
Convient aux modèles suivants
| Sachs | 505 (avec pédalier) |
| Hercules | Prima - 2, 3, 4, 5, Optima |
