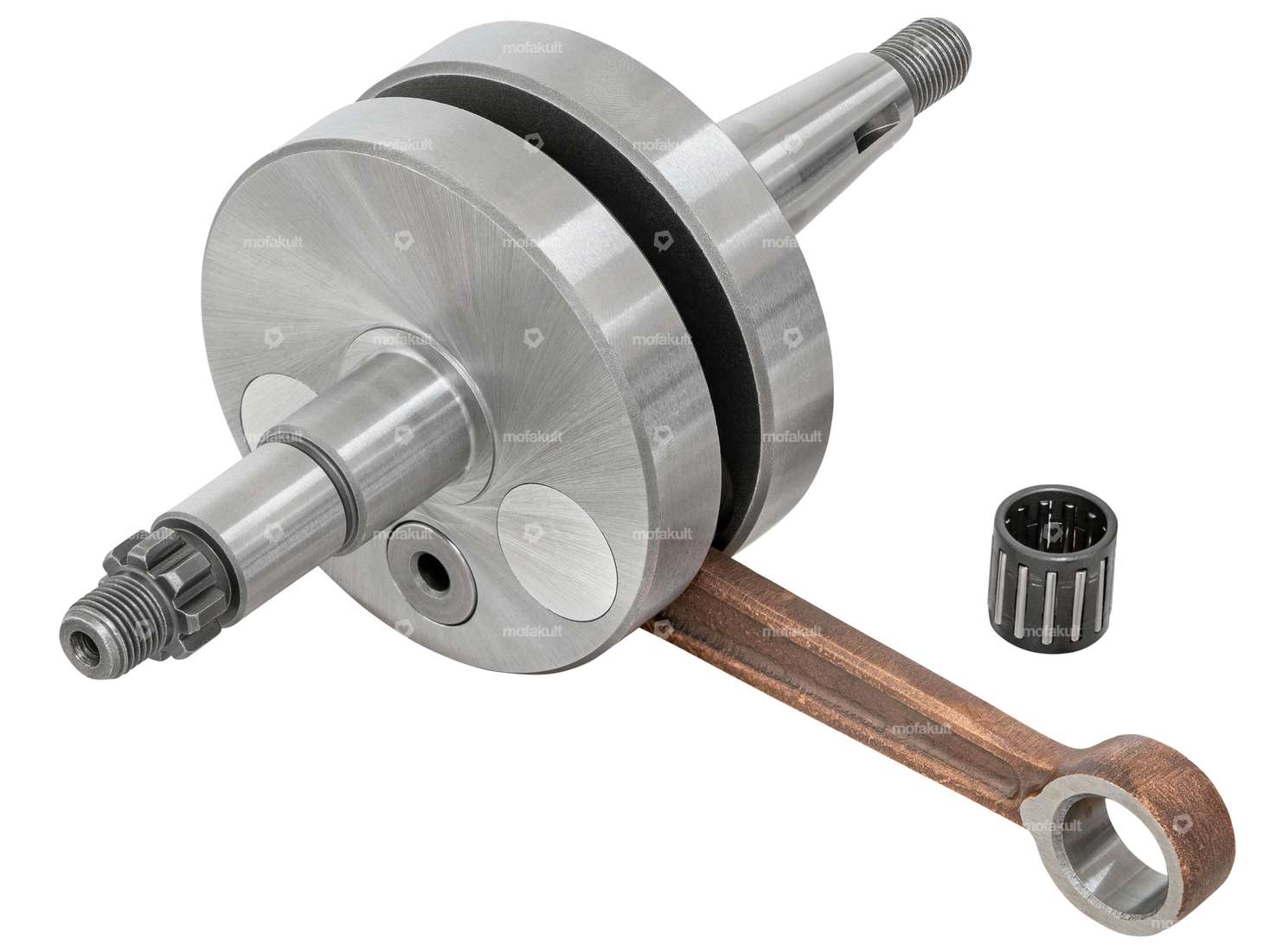

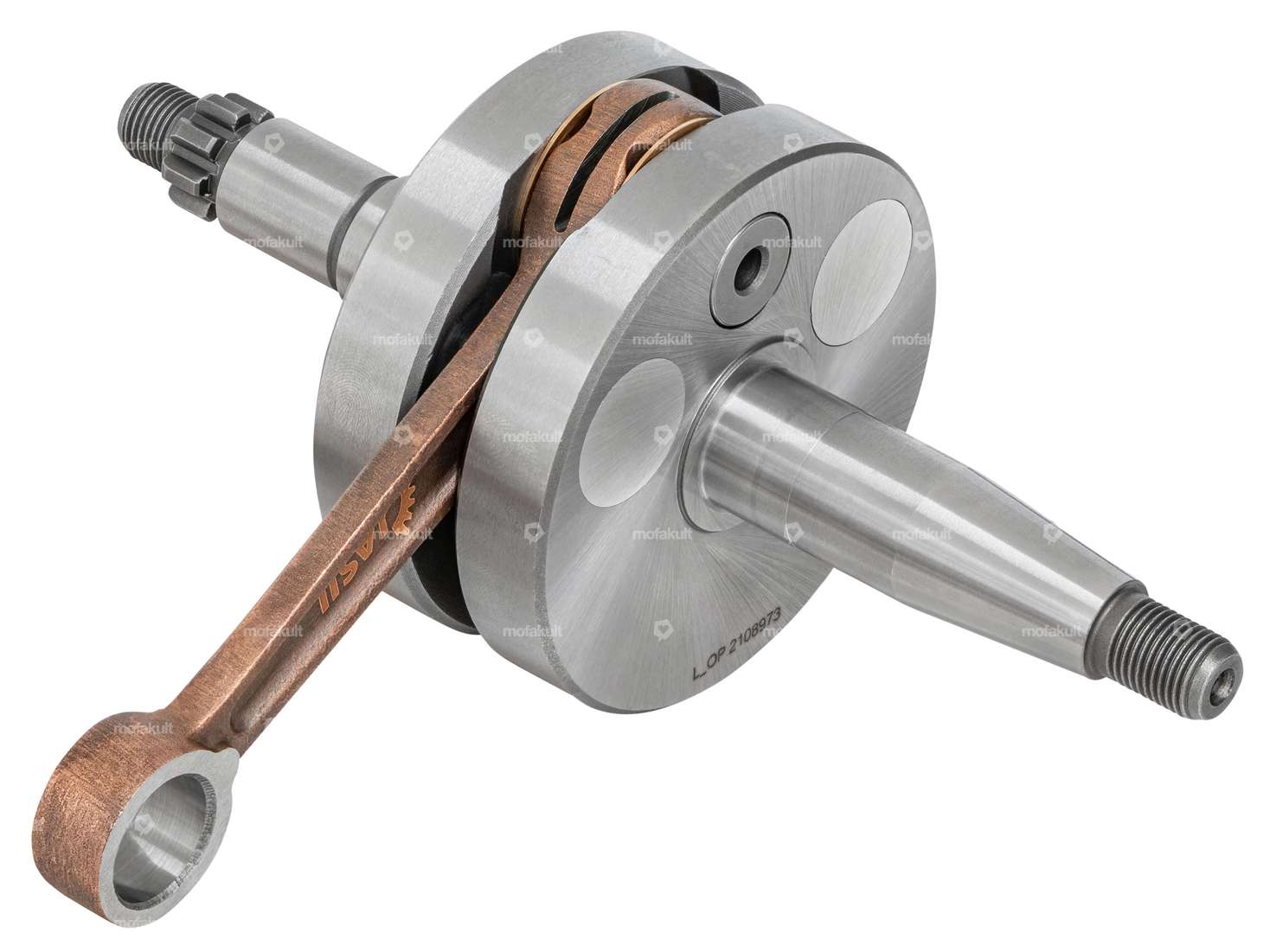

Albero motore da competizione con corsa di 45 mm, adatto per motori manuali Puch X30 NS / NL e, grazie alla doppia sede per la chiavetta, anche per motori Puch X30 Velux Z50.
Albero motore a guance piene da 930 grammi di alta qualità e montaggio preciso.
I fori di bilanciamento nelle guance sono stati sigillati con inserti in alluminio per la massima precompressione.
Quando si utilizza questo albero a gomiti, occorre tenere presente i seguenti punti:
- L'uso di una piastra di corsa di 1,0 mm di spessore è essenziale per compensare la corsa aggiuntiva. Le piastre adatte sono disponibili nella sezione accessori. Si consiglia inoltre di utilizzare un sigillante tra la guarnizione e l'alloggiamento/cilindro. È possibile trovare un sigillante adatto tra gli accessori.
- Quando si installa, rispettare la dimensione del bordo di schiacciamento (distanza pistone – testa del cilindro a TDC). Non deve essere inferiore a 1 mm.
- A causa della corsa più lunga, la pressione nel carter aumenta. Per questo motivo, il paraolio all'estremità dell'albero motore deve essere incollato con un adesivo bicomponente o fissato con una piastra di contenimento.
- Corso dell'albero motore: far girare il motore per 30 minuti a basso carico con una miscela leggermente più ricca.
- Quando si utilizzano kit di cilindri da 45 mm, a seconda del modello (con bocche di sovralimentazione), la miscela precompressa può entrare nella bocca di aspirazione su UT attraverso i fori nel pistone.

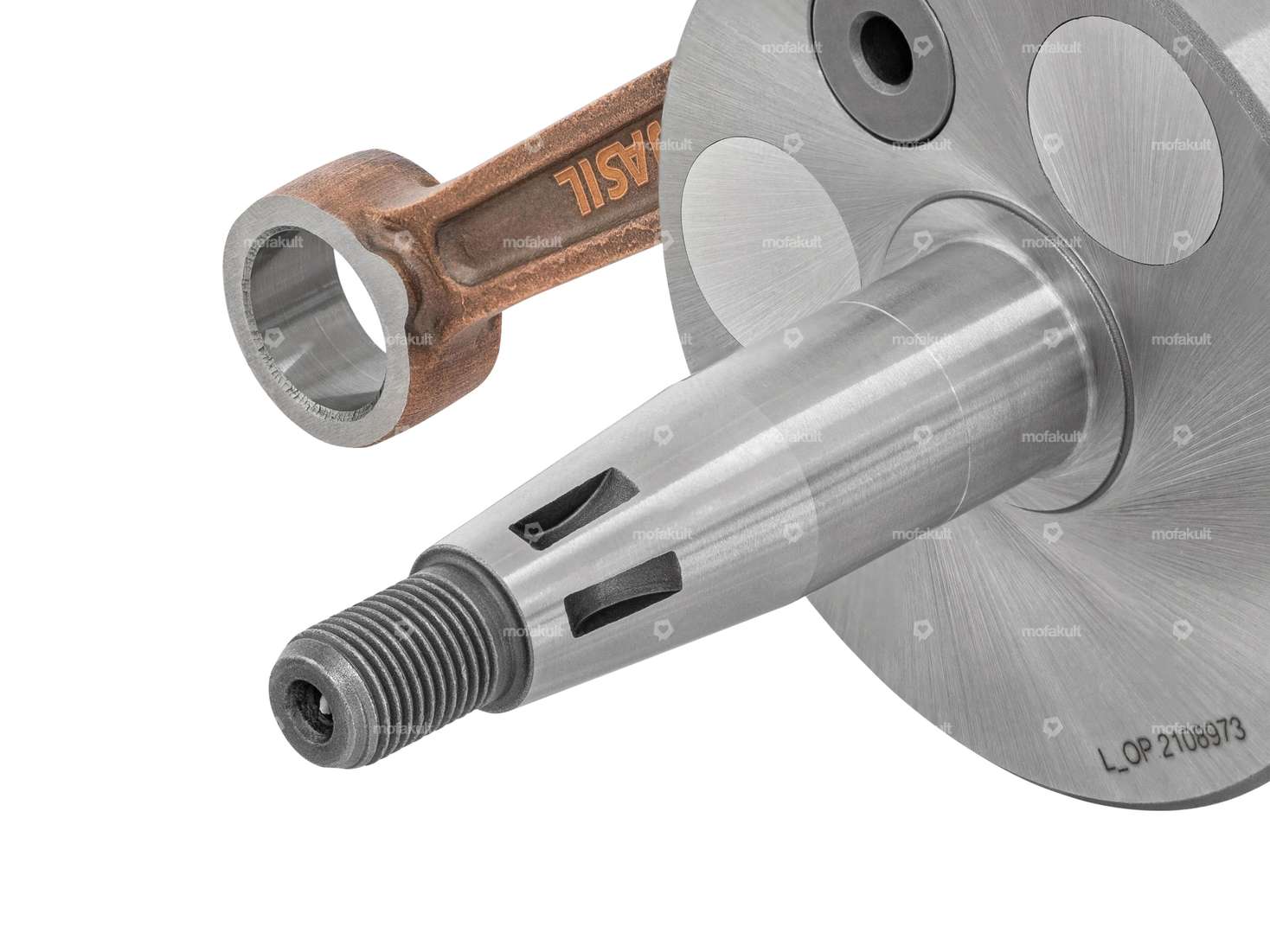

- Utilizzo con motori Z50 su Puch X30 NS/NL (Fahrtwindgekühlt): Chiave a ore 12
- Utilizzo con motori Z50 su Puch Velux (raffreddati a ventola): Chiave a ore 14
- L'alloggiamento deve essere leggermente rimosso nella zona del collo del cilindro in modo che la biella non possa sporgere.
Il cuscinetto a rullini (12/15 x14.2 mm) è incluso nella fornitura.
I cuscinetti e i paraoli corrispondenti si trovano tra gli accessori.
Prodotto di marca del produttore portoghese Jasil con il marchio Top Racing.
Dettagli
| Produttore | Jasil |
| Peso | 930 g |
| Materiale | Acciaio, Alluminio |
| Area di applicazione | Sintonizzazione, Corsa, Prestazioni |
| Tipo di guancia | Guance piene |
| Corsa dell'albero a gomiti | 45 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Lunghezza della biella centro-centro | 90 mm |
| Tipo di filettatura | MF10x1 (filettatura a passo fine) |
| Lunghezza totale perno lato frizione | 57 mm |
| Lunghezza totale lato accensione perno manovella | 66 mm |
| Ø nastri a manovella | 69.9 mm |
| Ø Occhio di biella | 15 mm |
| Dimensione cuscinetto a rullini | 12 / 15 x 14.2 mm (axe 12) |
| Reti a manovella larghe | 34 mm |
| Lunghezza 1° paragrafo | 14 mm |
| Lunghezza 2° paragrafo | 15 mm |
| Lunghezza 3° paragrafo | 10 mm |
Adatto ai seguenti modelli
| Puch | Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 |
