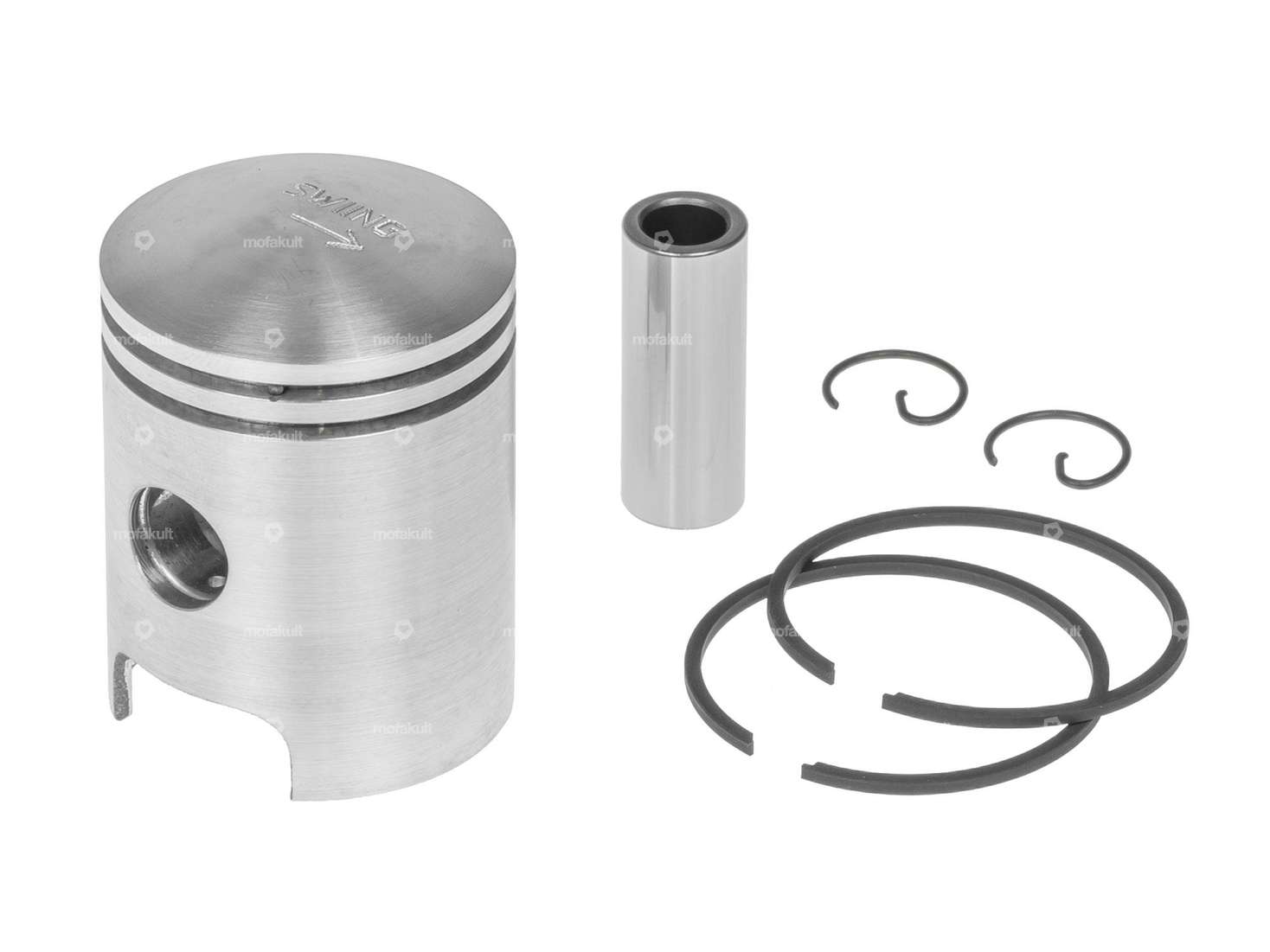

Pistone da 38,0 mm con due fasce rettangolari con fusibile interno (IS) adatto al vostro ciclomotore / ciclomotore con kit cilindro girevole da 38 mm con guarnizione.
Il dimensionamento dettagliato del pistone secondo il disegno tecnico è riportato nei dettagli. È inoltre possibile conoscere le relative fasce elastiche, i loro steli e i tipi di bloccaggio sulla legenda nelle immagini.
Il kit pistone contiene spinotti, clip per pistone e fasce elastiche.
Tra gli accessori troverete l'attrezzo di montaggio corrispondente, i bloccaggi degli spinotti e, se necessario, il cilindro corrispondente.
Prodotto nostalgico per le esigenze più elevate del marchio di qualità swiing®.
Dettagli
| Produttore | parti di rilancio swiing® |
| Diametro nominale | 38 mm |
| Ø esterno del pistone (A) | 37.96 mm |
| Ø spinotto del pistone (B) | 12 mm |
| Altezza di compressione (C) | 22.6 mm |
| Curvatura (D) | 2.5 mm |
| Altezza totale del pistone (E) | 50.45 mm |
| Numero di fasce elastiche (F) | 2 Stk |
| Stampo per fasce elastiche | Anello rettangolare |
| Impatto dell'anello del pistone | Fusibile interno (IS) |
Adatto ai seguenti modelli
| Puch | E50 ZA50 (Fahrtwindgekühlt) Z50 (X30 Sport) |
