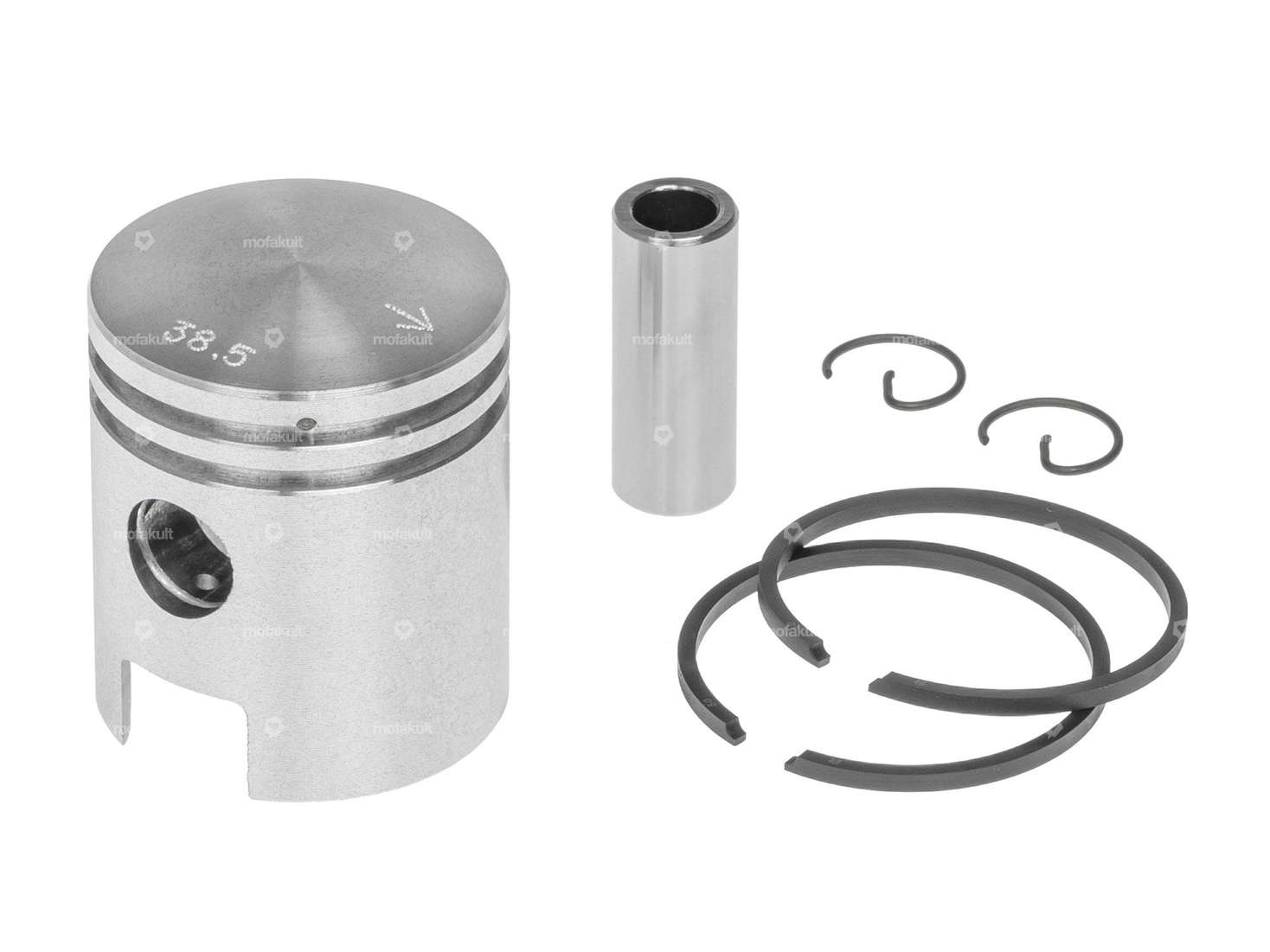

Piston avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) convenant aux petits moteurs Victoria MS50 / MS51.
Tu trouveras les dimensions détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, leurs tiges et leurs types de sécurité sur la légende des images.
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Détails
Ø extérieur du piston (A) | 38.95 mm |
Ø de l’axe du piston (B) | 12 mm |
Hauteur de compression (C) | 19.8 mm |
Bombage (D) | 2.15 mm |
Hauteur totale du piston (E) | 46.05 mm |
Nombre de segments de piston (F) | 2 pcs |
Diamètre nominal | 39 mm |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection latérale (PL) |
Hauteur du segment de piston | 2 mm |
Convient aux modèles suivants
Victoria |
Accessoires & produits similaires
Sécurité d'axe de piston Meteor Ø 12 mm (double)
Nombre de sondes/languettes: 2 pcs · Ø extérieur: 12 mm · Matériau: Acier à ressort · Surface: blank · Fabricant: Météores · N° de pièce de rechange Pony: A1632 · N° de pièce de rechange Tomos: 032039 · N° de pièce de rechange Sachs: 0245 000 000
CHF 1.20
GPO Extracteur d'axe de piston Ø 10, 12, 14 mm
Longueur totale: 130 mm · Ouverture de clé SW: 10 mm · Ouverture de clé SW: 17 mm · Diamètre: 10 mm · Diamètre: 12 mm · Diamètre: 14 mm · Fabricant: GPO · Champ d'application: Outil de (dé)montage · Matériau: Acier · Surface: bruni · Nombre de composants: 7 pcs
CHF 19.90
CHF 29.90
Piston 38 mm | Victoria MS50 / MS51
Hauteur de compression (C): 19.95 mm · Diamètre nominal: 38 mm · Bombage (D): 2.1 mm · Joint de segment de piston: protection latérale (PL) · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Hauteur totale du piston (E): 46.05 mm · Ø extérieur du piston (A): 37.95 mm
CHF 56.20
Piston 38.5 mm | Victoria MS50 / MS51
Hauteur de compression (C): 19.8 mm · Diamètre nominal: 38 mm · Bombage (D): 2.2 mm · Joint de segment de piston: protection latérale (PL) · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Hauteur totale du piston (E): 40.05 mm · Ø extérieur du piston (A): 38.45 mm
CHF 56.20
Cylindre 38 mm | Victoria MS50/MS51 (M50)
Schéma des trous [mm]: 46 x 46 · Ø sortie extérieure: 28 mm · Ø de l’axe du piston (B): 12 mm · Cylindrée: 50 ccm · Distance entre les trous de l'entrée: 33 mm · Type de sortie: pincé · Nombre de points de fixation: 4 pcs · Champ d'application: Standard · Camouflé: Non · Matériau: Fonte grise · Surface: sablé · Diamètre nominal: 38 mm
CHF 156.90
