Piston de rechange de 48 mm avec segment de piston rectangulaire de 1,5 mm avec sécurité interne (IS) pour les cyclomoteurs / motocyclettes avec un kit de cylindres Athena de 48 mm convenant aux Sachs 504 / 505 avec et sans membrane.
Tu trouveras les cotes détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Type de tolérance : A

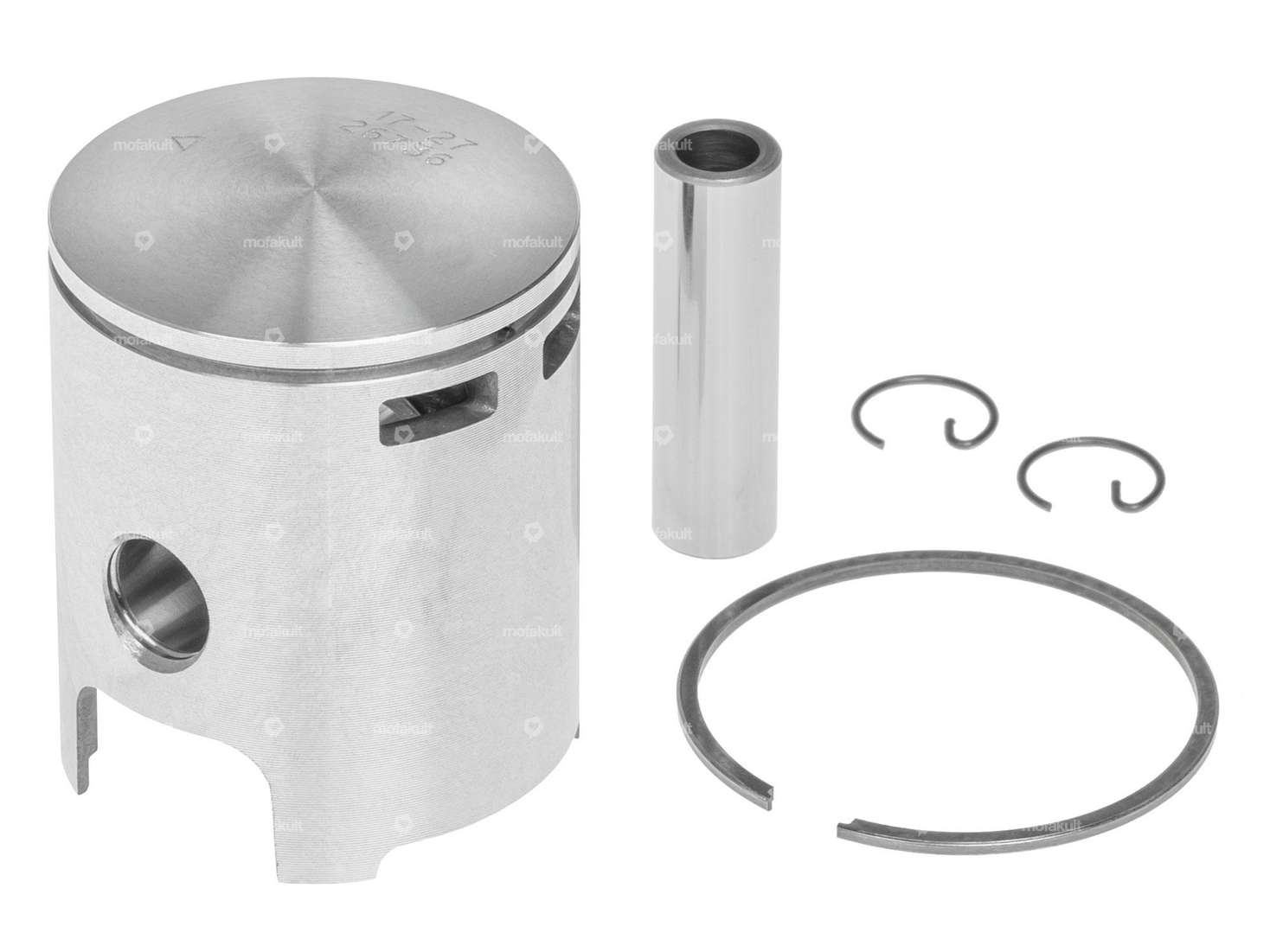

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Produit de qualité du fabricant italien Athena.
Détails
Diamètre nominal | 48 mm |
Fabricant | Athena |
Ø extérieur du piston (A) | 47.94 mm |
Hauteur de compression (C) | 30.2 mm |
Bombage (D) | 1.94 mm |
Hauteur totale du piston (E) | 59.05 mm |
Nombre de segments de piston (F) | 1 pcs |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection intérieure (PI) |
Hauteur du segment de piston | 1.5 mm |
Ø de l’axe du piston (B) | 12 mm |
Groupe de tolérance | A |
Poids du piston | 123 g |
Convient aux modèles suivants
Sachs | 504 (sans pédalier) 505 (avec pédalier) - 1A (AT), 2A (HG) |
