Piston de 38.0 mm avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour les cyclomoteurs Sachs 505.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Type C

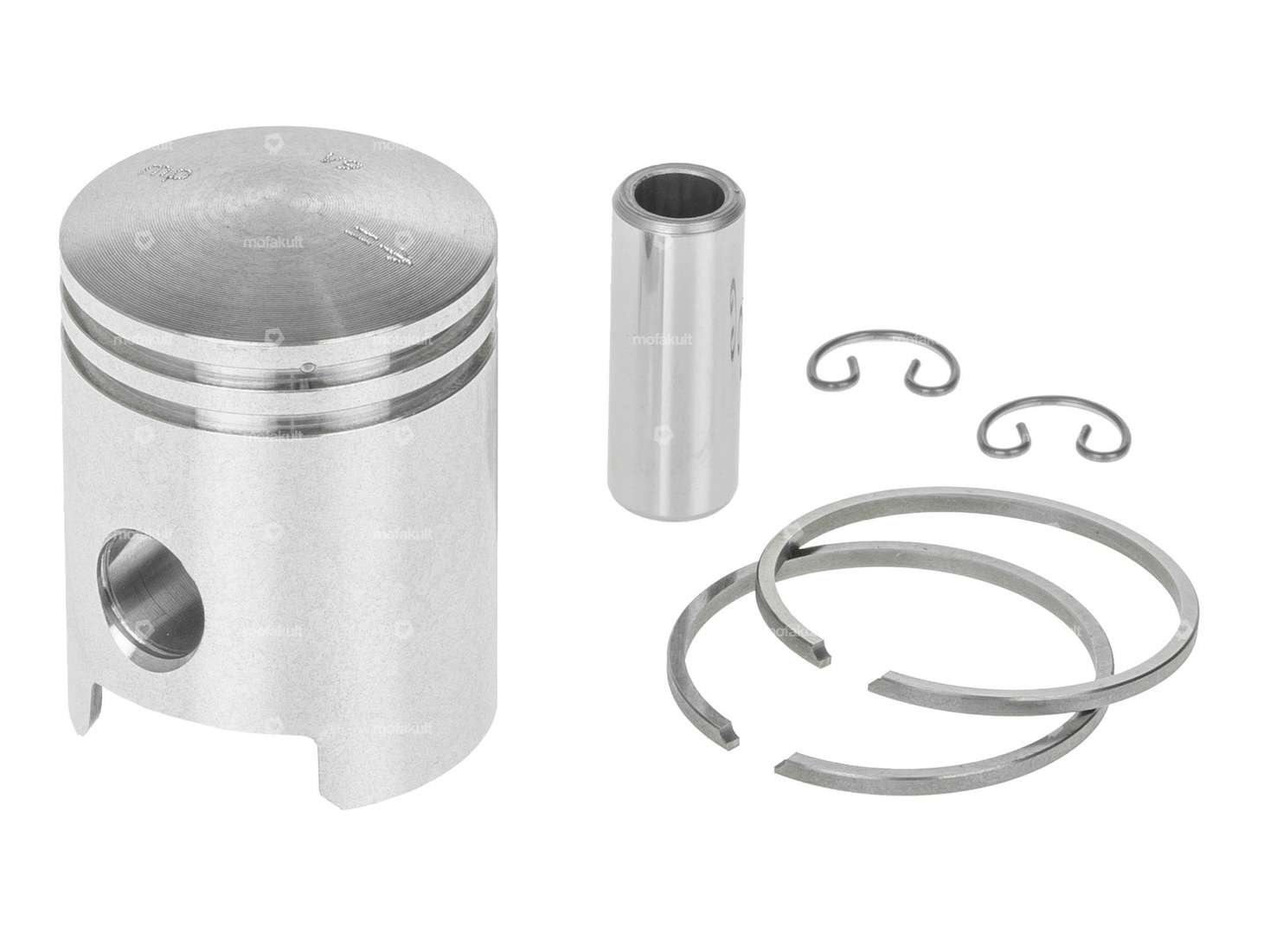

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Produit de qualité du fabricant italien Meteor.
Détails
Fabricant | Météores |
Ø extérieur du piston (A) | 37.99 mm |
Hauteur de compression (C) | 28 mm |
Bombage (D) | 3 mm |
Hauteur totale du piston (E) | 50.5 mm |
Nombre de segments de piston (F) | 2 pcs |
Diamètre nominal | 38 mm |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection latérale (PL) |
Hauteur du segment de piston | 2 mm |
Ø de l’axe du piston (B) | 12 mm |
Groupe de tolérance | C |
Convient aux modèles suivants
Sachs | 505 (avec pédalier) - 1A (auto), 2 A (manuel) |
