Piston de 38 mm avec 2 segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) convenant aux anciens cyclomoteurs Cilo 502.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.

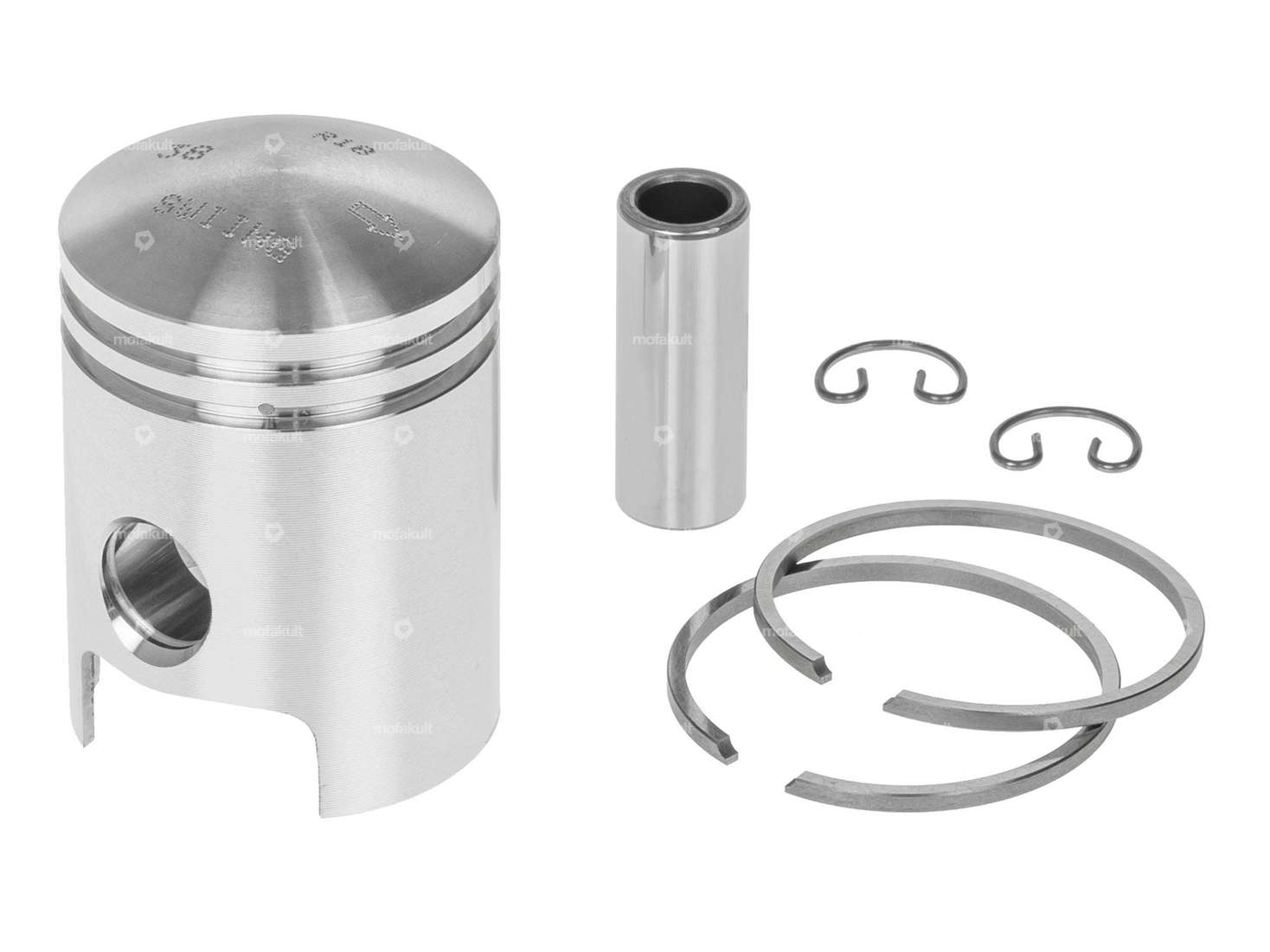

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les segments de piston, les sécurités d'axe de piston, etc. dans les articles accessoires.
Produit nostalgique pour les exigences les plus élevées de la marque de qualité swiing® ;.
Détails
Fabricant | swiing® revival parts |
Ø extérieur du piston (A) | 37.94 mm |
Ø de l’axe du piston (B) | 12 mm |
Hauteur de compression (C) | 27.9 mm |
Bombage (D) | 5.1 mm |
Hauteur totale du piston (E) | 54 mm |
Nombre de segments de piston (F) | 2 pcs |
Diamètre nominal | 38 mm |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection latérale (PL) |
Hauteur du segment de piston | 2 mm |
Convient aux modèles suivants
Cilo | 502 / 502t |
