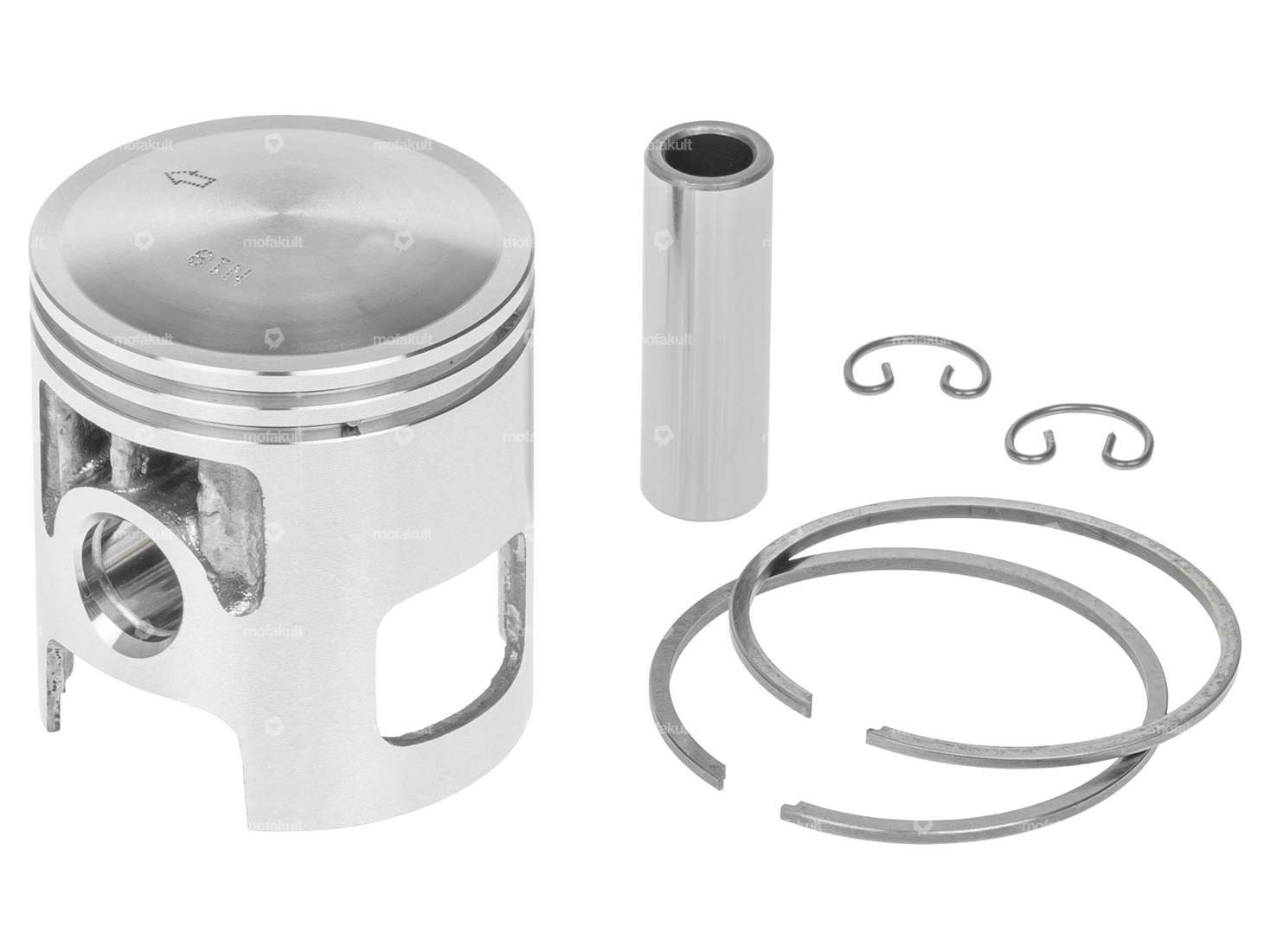

Piston de rechange de 45 mm avec deux segments de piston rectangulaires de 1,5 mm avec sécurité interne (IS) pour divers cyclomoteurs / motos Puch avec cylindres Athena AJH.
Tu trouveras les dimensions détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Type de tolérance : B
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les segments de piston, les sécurités d'axe de piston etc. dans les accessoires.
Produit de qualité du fabricant italien Athena.
Détails
Diamètre nominal | 45 mm |
Fabricant | Athena |
Ø extérieur du piston (A) | 44.93 mm |
Hauteur de compression (C) | 24.9 mm |
Bombage (D) | 2.82 mm |
Hauteur totale du piston (E) | 50.8 mm |
Nombre de segments de piston (F) | 2 pcs |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection intérieure (PI) |
Hauteur du segment de piston | 1.5 mm |
Ø de l’axe du piston (B) | 12 mm |
Groupe de tolérance | B |
Convient aux modèles suivants
Puch | E50 ZA50 (Refroidissement par air pulsé) Z50 (X30 Sport) |
